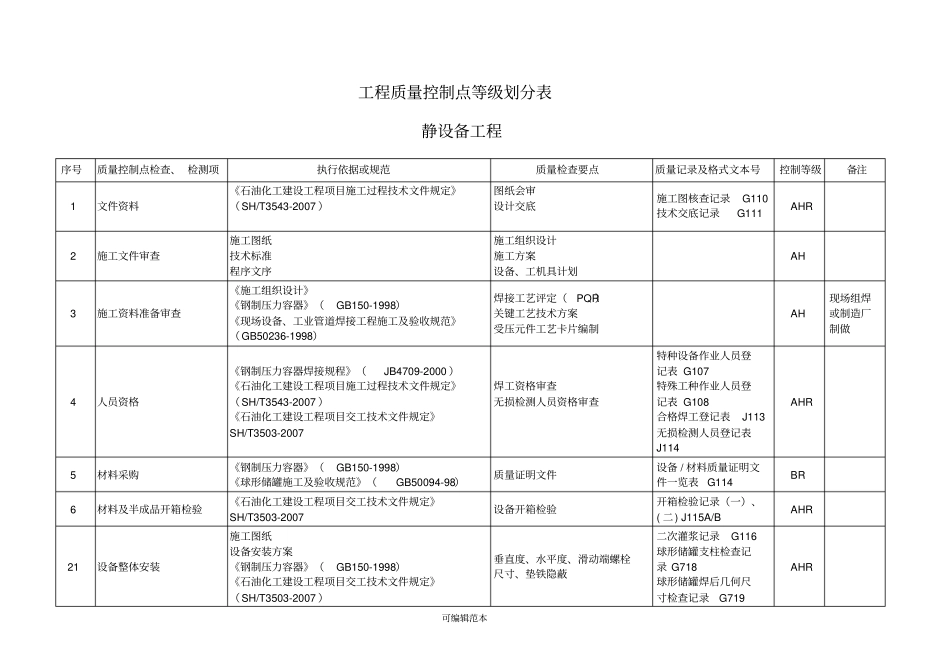

可编辑范本工程质量控制点等级划分表静设备工程序号质量控制点检查、 检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注1 文件资料《石油化工建设工程项目施工过程技术文件规定》（SH/T3543-2007 ）图纸会审设计交底施工图核查记录 G110 技术交底记录 G111 AHR 2 施工文件审查施工图纸技术标准程序文序施工组织设计施工方案设备、工机具计划AH 3 施工资料准备审查《施工组织设计》《钢制压力容器》（GB150-1998）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-1998）焊接工艺评定（PQR）关键工艺技术方案受压元件工艺卡片编制AH 现场组焊或制造厂制做4 人员资格《钢制压力容器焊接规程》（JB4709-2000 ）《石油化工建设工程项目施工过程技术文件规定》（SH/T3543-2007 ）《石油化工建设工程项目交工技术文件规定》SH/T3503-2007 焊工资格审查无损检测人员资格审查特种设备作业人员登记表 G107 特殊工种作业人员登记表 G108 合格焊工登记表 J113 无损检测人员登记表J114 AHR 5 材料采购《钢制压力容器》（GB150-1998）《球形储罐施工及验收规范》（GB50094-98）质量证明文件设备 / 材料质量证明文件一览表 G114 BR 6 材料及半成品开箱检验《石油化工建设工程项目交工技术文件规定》SH/T3503-2007 设备开箱检验开箱检验记录（一）、( 二) J115A/B AHR 21 设备整体安装施工图纸设备安装方案《钢制压力容器》（GB150-1998）《石油化工建设工程项目交工技术文件规定》（SH/T3503-2007 ）垂直度、水平度、滑动端螺栓尺寸、垫铁隐蔽二次灌浆记录 G116 球形储罐支柱检查记录 G718 球形储罐焊后几何尺寸检查记录 G719 AHR 可编辑范本序号质量控制点检查、 检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注《石油化工换热设备施工及验收规范》（SH3532-2005T）《石油化工钢制塔，容器现场组焊施工工艺标准》（SH3524-1999 ）《球形储罐施工及验收规范》（GB50094-98）隐蔽工程记录 J111 垫铁隐蔽记录 J130 立式设备安装检验记录J314 卧式设备安装检验记录J315 催化反应 / 沉降器附件安装检验记录 J318 22 设备分段安装《球形储罐施工及验收规范》（GB50094-98）《石油化工钢制塔，容器现场组焊施工工艺标准》（SH3524-1999 ）《立式储罐的施工规范》（GB128-2005）《石油化工建设工程项目施工过程技术文件规定》（SH/T3543-2007 ）《石油化工建设...
