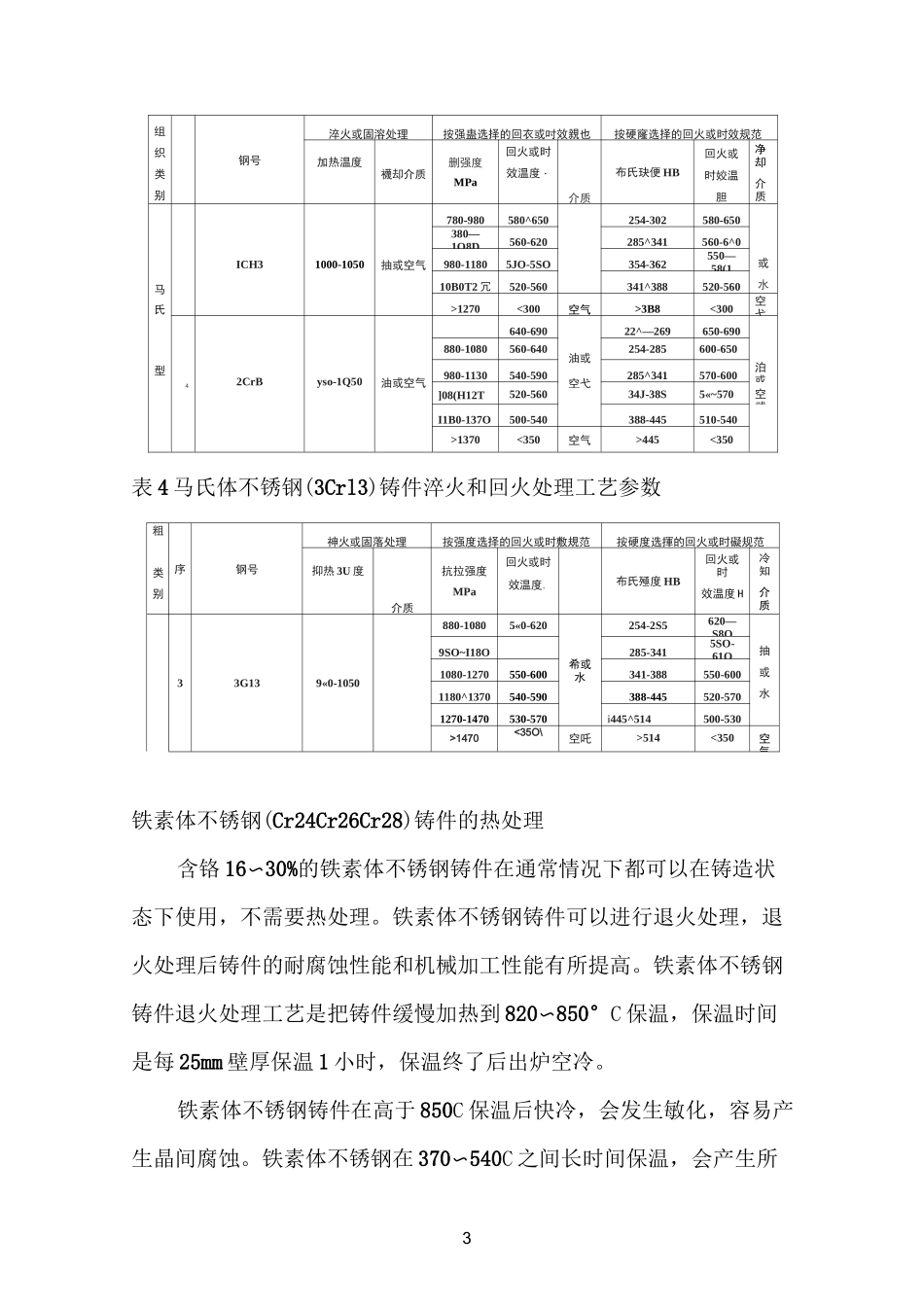

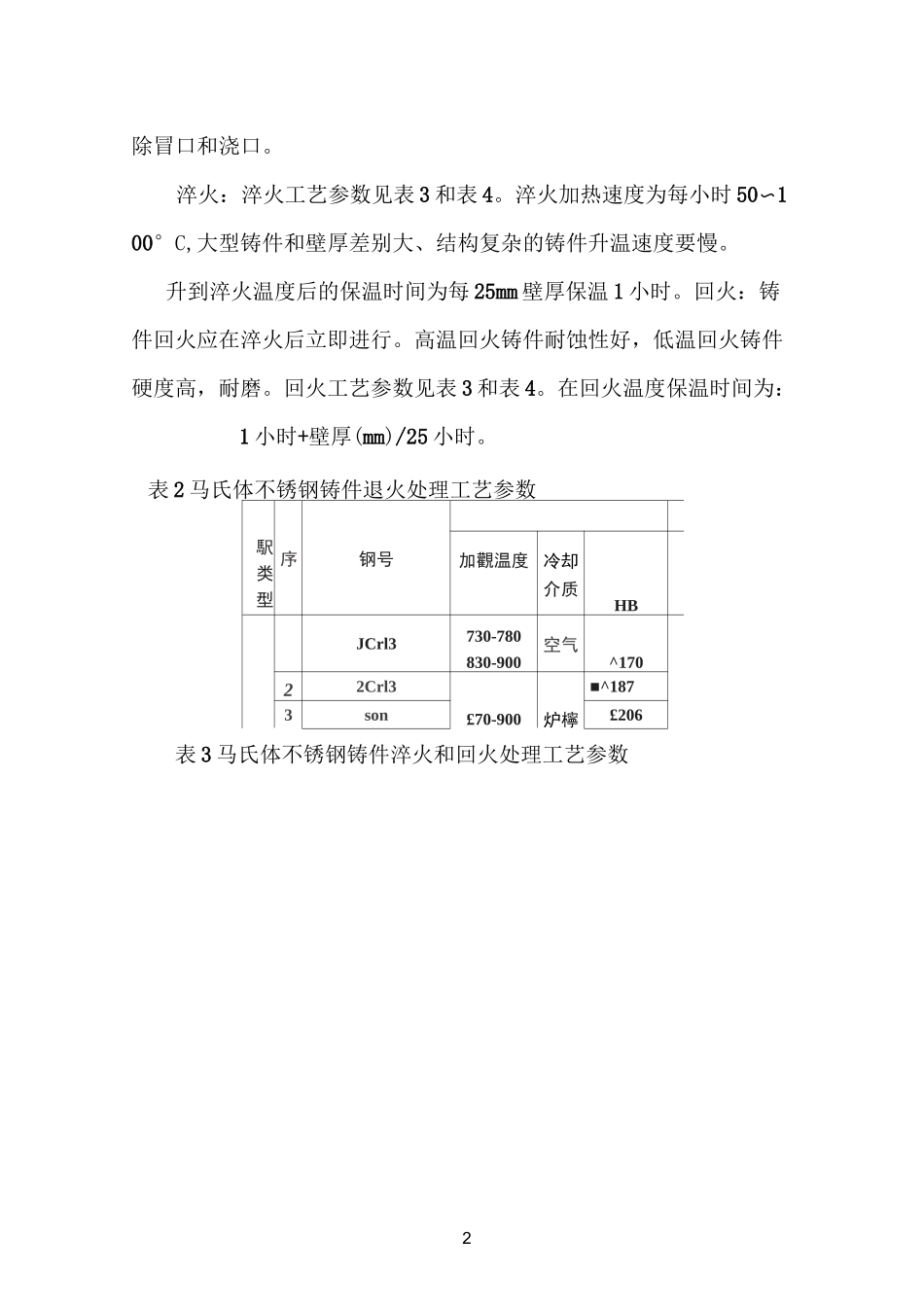

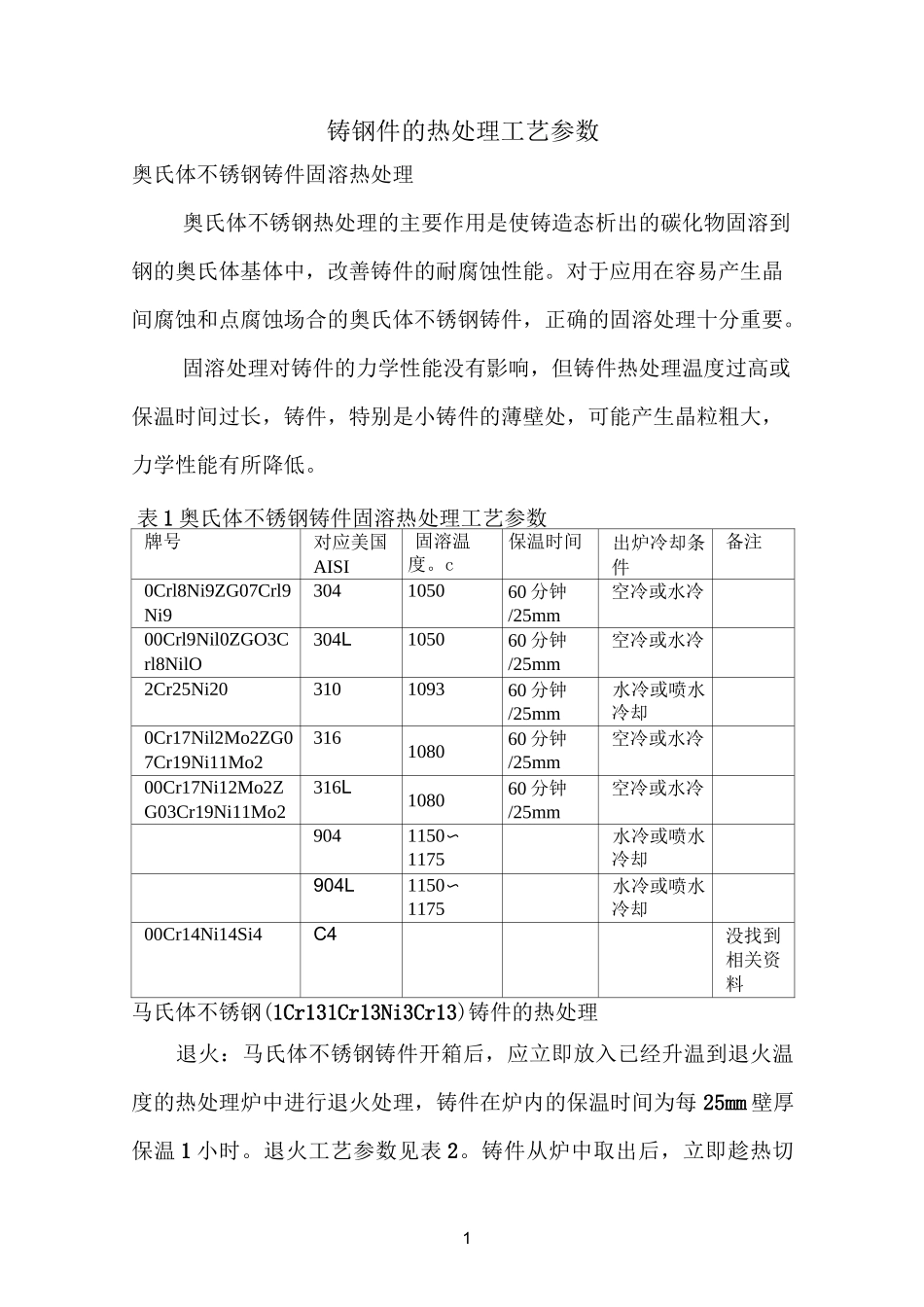

1铸钢件的热处理工艺参数奥氏体不锈钢铸件固溶热处理奥氏体不锈钢热处理的主要作用是使铸造态析出的碳化物固溶到钢的奥氏体基体中，改善铸件的耐腐蚀性能。对于应用在容易产生晶间腐蚀和点腐蚀场合的奥氏体不锈钢铸件，正确的固溶处理十分重要。固溶处理对铸件的力学性能没有影响，但铸件热处理温度过高或保温时间过长，铸件，特别是小铸件的薄壁处，可能产生晶粒粗大，力学性能有所降低。表 1 奥氏体不锈钢铸件固溶热处理工艺参数牌号对应美国AISI固溶温度。c保温时间出炉冷却条件备注0Crl8Ni9ZG07Crl9Ni9304105060 分钟/25mm空冷或水冷00Crl9Nil0ZGO3Crl8NilO304L105060 分钟/25mm空冷或水冷2Cr25Ni20310109360 分钟/25mm水冷或喷水冷却0Cr17Nil2Mo2ZG07Cr19Ni11Mo2316108060 分钟/25mm空冷或水冷00Cr17Ni12Mo2ZG03Cr19Ni11Mo2316L108060 分钟/25mm空冷或水冷9041150〜1175水冷或喷水冷却904L1150〜1175水冷或喷水冷却00Cr14Ni14Si4C4没找到相关资料马氏体不锈钢(1Cr131Cr13Ni3Cr13)铸件的热处理退火：马氏体不锈钢铸件开箱后，应立即放入已经升温到退火温度的热处理炉中进行退火处理，铸件在炉内的保温时间为每 25mm 壁厚保温 1 小时。退火工艺参数见表 2。铸件从炉中取出后，立即趁热切2除冒口和浇口。淬火：淬火工艺参数见表 3 和表 4。淬火加热速度为每小时 50〜100°C,大型铸件和壁厚差别大、结构复杂的铸件升温速度要慢。升到淬火温度后的保温时间为每 25mm 壁厚保温 1 小时。回火：铸件回火应在淬火后立即进行。高温回火铸件耐蚀性好，低温回火铸件硬度高，耐磨。回火工艺参数见表 3 和表 4。在回火温度保温时间为：1 小时+壁厚(mm)/25 小时。表 2 马氏体不锈钢铸件退火处理工艺参数駅类型序钢号加觀温度冷却介质HBJCrl3730-780830-900空气^17022Crl3£70-900炉檸■^1873son£206表 3 马氏体不锈钢铸件淬火和回火处理工艺参数3组织类别钢号淬火或固溶处理按强蛊选择的回衣或吋效親也按硬窿选择的回火或时效规范加热温度襪却介质删强度MPa回火或时效温度・介质布氏玦便 HB回火或时姣温胆净却介质780-980580^650254-302580-650或水380—1Q8D560-620285^341560-6^0ICH31000-1050抽或空气980-11805JO-5SO354-362550—58(1马氏10B0T2 冗520-560341^388520-560>1270<300空气>3B8<300空弋型640-69022^—269650-690880-1080560-640油或254-285600-6502CrByso-1Q50油或空气980-1130540-590285^341570-600泊或空弋4]...
