油套管(内)螺纹检验规程

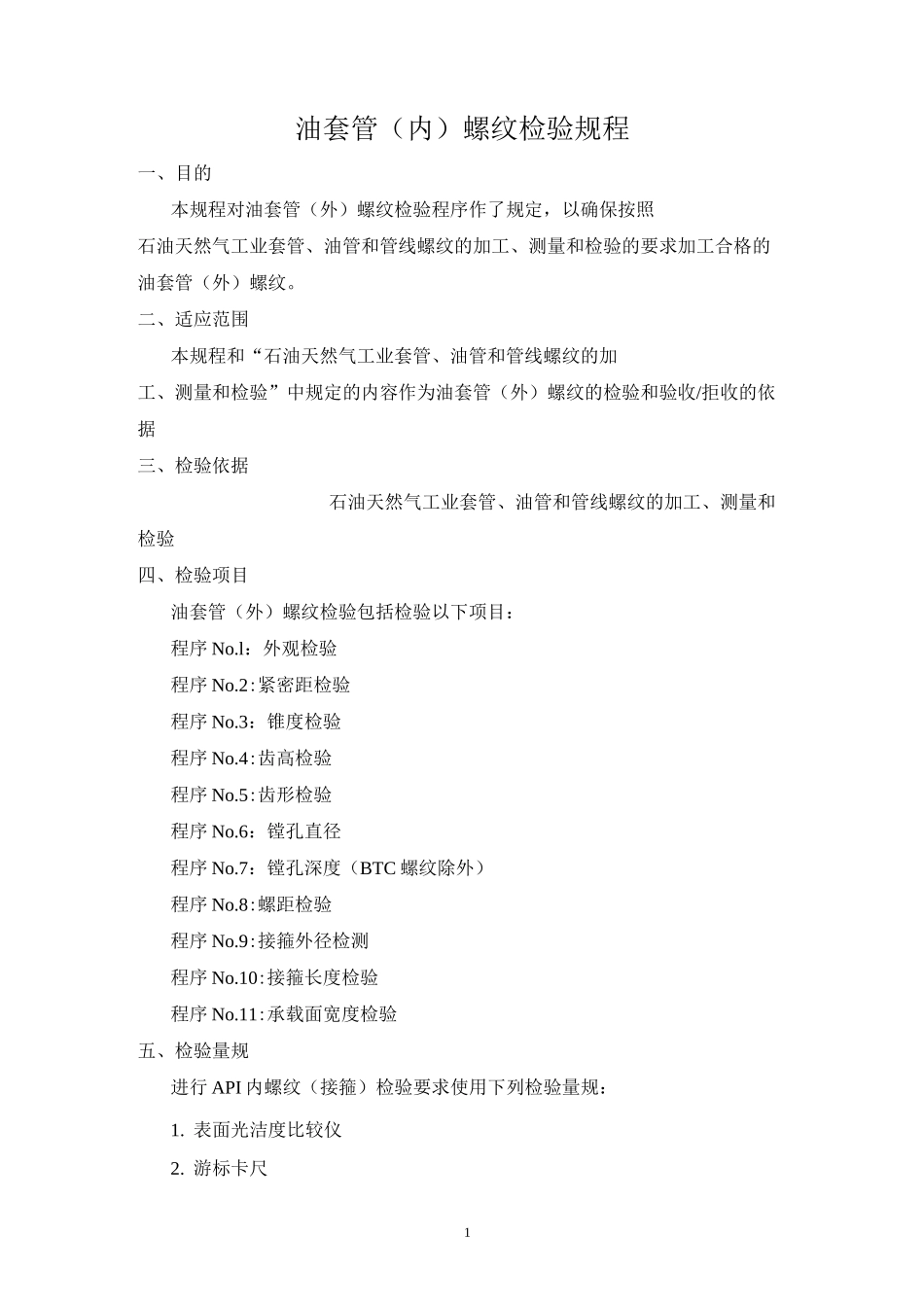

油套管(内)螺纹检验规程_第1页
1/9
油套管(内)螺纹检验规程_第2页
2/9
油套管(内)螺纹检验规程_第3页
3/9
1油套管(内)螺纹检验规程一、目的本规程对油套管(外)螺纹检验程序作了规定,以确保按照石油天然气工业套管、油管和管线螺纹的加工、测量和检验的要求加工合格的油套管(外)螺纹。二、适应范围本规程和“石油天然气工业套管、油管和管线螺纹的加工、测量和检验”中规定的内容作为油套管(外)螺纹的检验和验收/拒收的依据三、检验依据石油天然气工业套管、油管和管线螺纹的加工、测量和检验四、检验项目油套管(外)螺纹检验包括检验以下项目:程序 No.l:外观检验程序 No.2:紧密距检验程序 No.3:锥度检验程序 No.4:齿高检验程序 No.5:齿形检验程序 No.6:镗孔直径程序 No.7:镗孔深度(BTC 螺纹除外)程序 No.8:螺距检验程序 No.9:接箍外径检测程序 No.10:接箍长度检验程序 No.11:承载面宽度检验五、检验量规进行 API 内螺纹(接箍)检验要求使用下列检验量规:1. 表面光洁度比较仪2. 游标卡尺23. 外径千分尺4. 内径千分尺5•深度规6. 各种规格各种扣型的塞规7. 内螺纹锥度规8. 内螺纹齿高规以及相应的标准块9. 螺距量规以及相应的标准块10. 投影仪11. 螺纹齿形胶片六、检验规则1、根据生产规格、螺纹类型准备好量规及相应的标准块和量规触头,检查量规是否在校准周期内,各种量规及相关标准块均须保证无任何氧化现象,检验过程中需轻放轻拿,避免损坏量规。2、每班开始加工时,前三件产品的须完成全部螺纹参数检验项目,检验内容全部符合要求时,方可进入正常生产。3、机床加工过程中,在螺距参数、锥度参数在调整螺距参数、锥度参数、紧密距参数后,须检验调整后前两件产品的螺距、锥度和紧密距。4、首件加工的产品按照“API 套管和油管螺纹接头首件检验操作程序”的要求进行检验,待合格后,进入正常生产检验。5、如任何一项检验项目出现不合格,必须对此件前后相邻两件进行相应检查项目的检验。如再发现不合格,须继续向前和向后进行追查,排除所有不合格产品。6、在每一轮生产作业中,齿高规和螺距规最少在每完成 10 个接头后,比照标准块检验一次。7、所有检测所获得的数据都写入到相应的检验记录中,并保存。七、检验程序及验收标准1、肉眼检查检验程序序号:No.1量规类别:粗糙度对比块3公差:无量规校验:无检验要求:(1)用粗糙度对比块和手摸检查螺纹的外观质量,从镗孔端面到接箍中心J+1 牙平面间隔内,螺纹部分不得有凹坑、凸点、毛刺、撕裂、刀伤、裂纹或者破坏螺纹连续性的其他缺欠。(2)检查...
