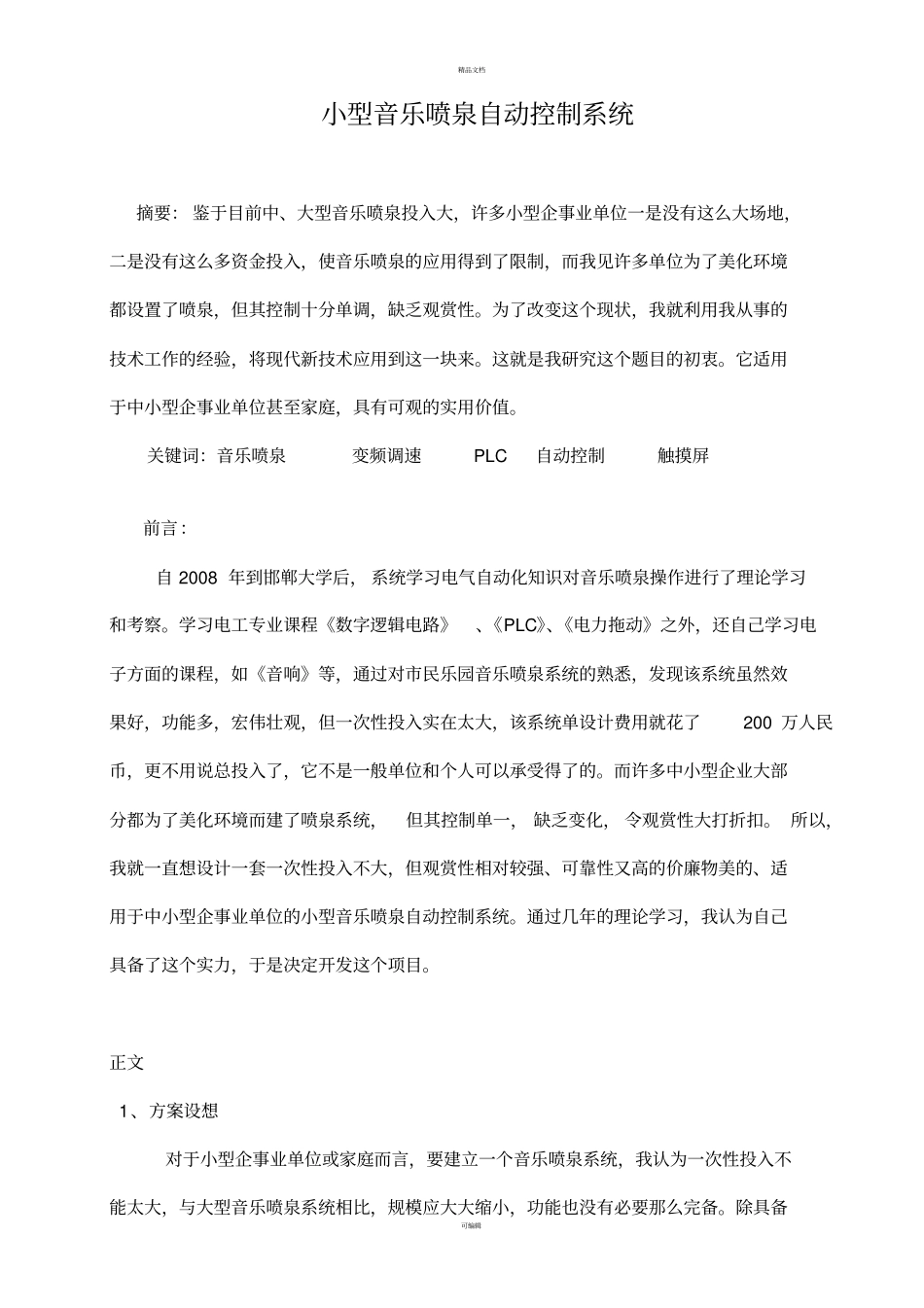

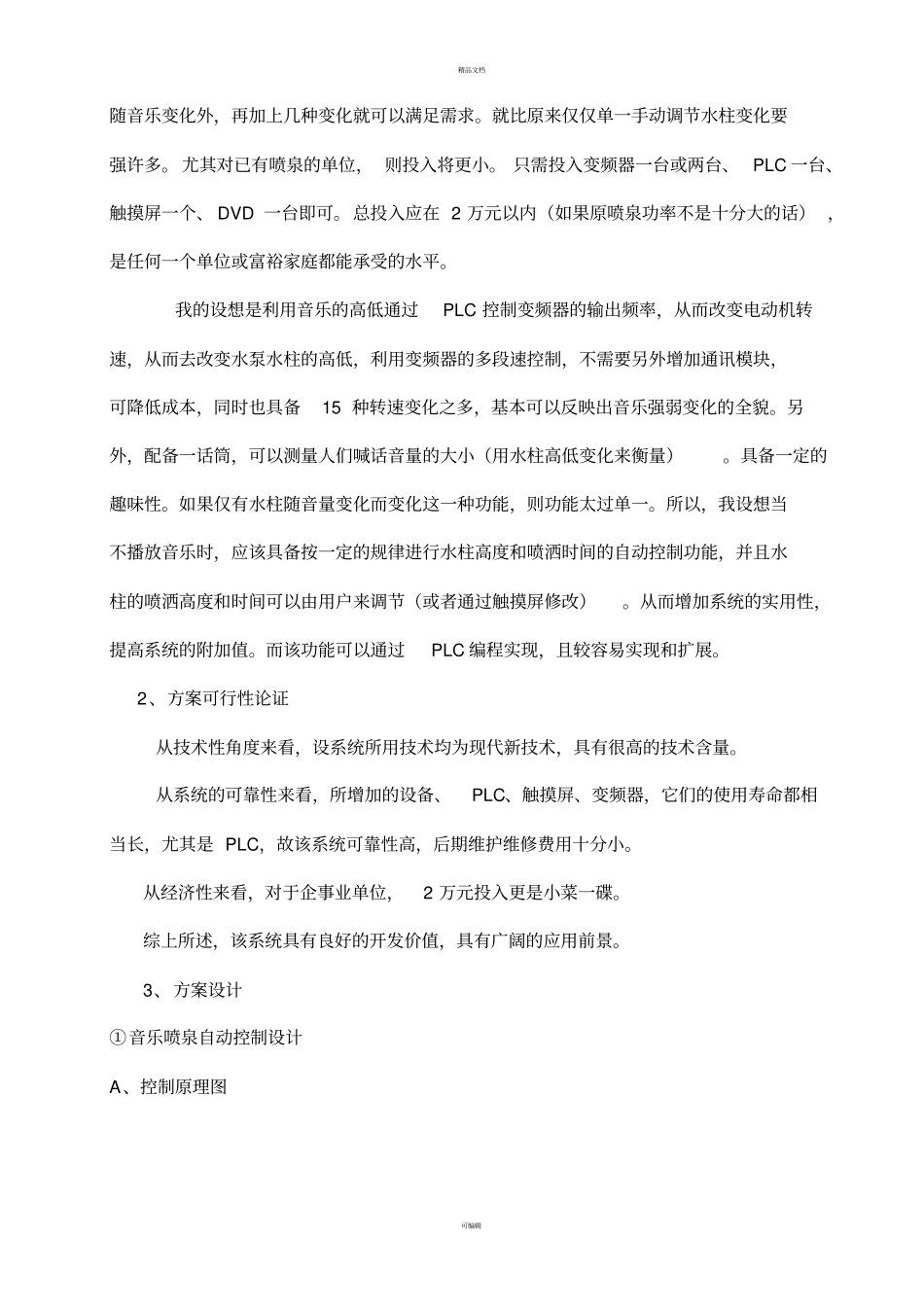

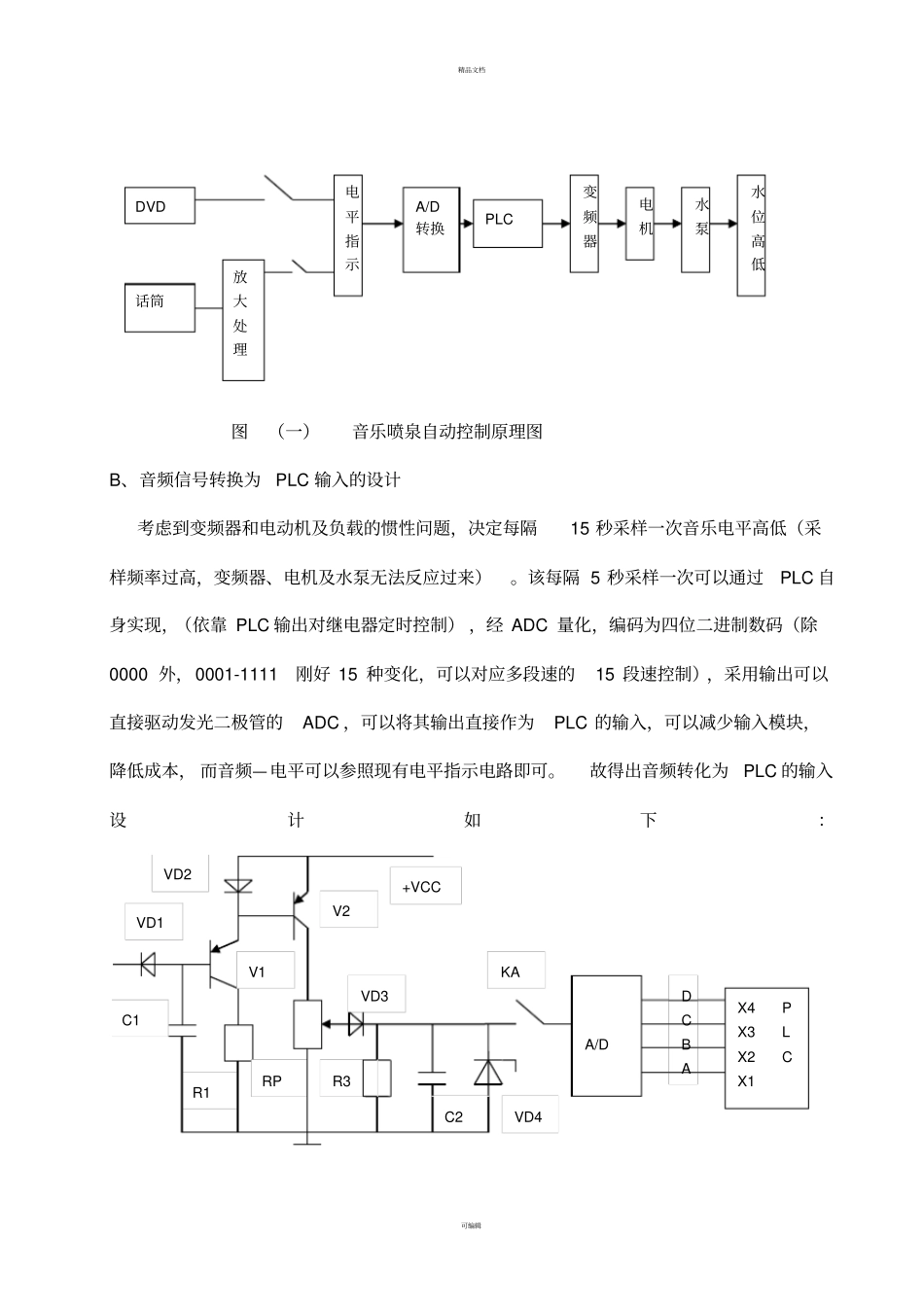

精品文档可编辑小型音乐喷泉自动控制系统摘要: 鉴于目前中、大型音乐喷泉投入大,许多小型企事业单位一是没有这么大场地,二是没有这么多资金投入,使音乐喷泉的应用得到了限制,而我见许多单位为了美化环境都设置了喷泉,但其控制十分单调,缺乏观赏性。为了改变这个现状,我就利用我从事的技术工作的经验,将现代新技术应用到这一块来。这就是我研究这个题目的初衷。它适用于中小型企事业单位甚至家庭,具有可观的实用价值。关键词:音乐喷泉变频调速PLC 自动控制触摸屏前言:自 2008 年到邯郸大学后, 系统学习电气自动化知识对音乐喷泉操作进行了理论学习和考察。学习电工专业课程《数字逻辑电路》、《PLC》、《电力拖动》之外,还自己学习电子方面的课程,如《音响》等,通过对市民乐园音乐喷泉系统的熟悉,发现该系统虽然效果好,功能多,宏伟壮观,但一次性投入实在太大,该系统单设计费用就花了200 万人民币,更不用说总投入了,它不是一般单位和个人可以承受得了的。而许多中小型企业大部分都为了美化环境而建了喷泉系统,但其控制单一, 缺乏变化, 令观赏性大打折扣。 所以,我就一直想设计一套一次性投入不大,但观赏性相对较强、可靠性又高的价廉物美的、适用于中小型企事业单位的小型音乐喷泉自动控制系统。通过几年的理论学习,我认为自己具备了这个实力,于是决定开发这个项目。正文1、方案设想对于小型企事业单位或家庭而言,要建立一个音乐喷泉系统,我认为一次性投入不能太大,与大型音乐喷泉系统相比,规模应大大缩小,功能也没有必要那么完备。除具备精品文档可编辑随音乐变化外,再加上几种变化就可以满足需求。就比原来仅仅单一手动调节水柱变化要强许多。 尤其对已有喷泉的单位, 则投入将更小。 只需投入变频器一台或两台、 PLC 一台、触摸屏一个、 DVD 一台即可。总投入应在 2 万元以内(如果原喷泉功率不是十分大的话) ,是任何一个单位或富裕家庭都能承受的水平。我的设想是利用音乐的高低通过PLC 控制变频器的输出频率,从而改变电动机转速,从而去改变水泵水柱的高低,利用变频器的多段速控制,不需要另外增加通讯模块,可降低成本,同时也具备15 种转速变化之多,基本可以反映出音乐强弱变化的全貌。另外,配备一话筒,可以测量人们喊话音量的大小(用水柱高低变化来衡量)。具备一定的趣味性。如果仅有水柱随音量变化而变化这一种功能,则功能太过单一。所以,我设想当不播放音乐时,应该...
