音频功率放大器设计报告

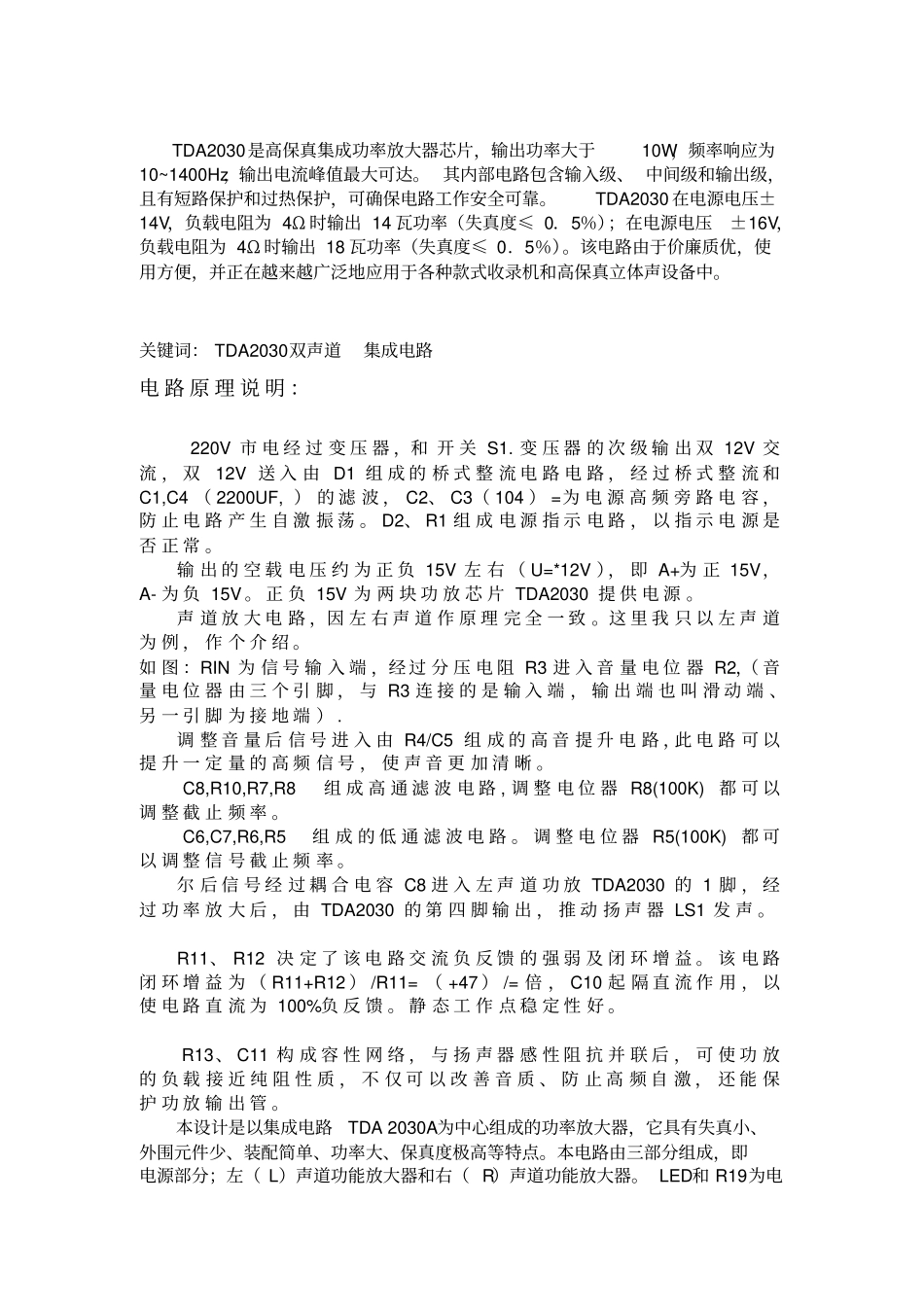

音频功率放大器设计报告系别：物理系成员：张元，李春标，周淼森目 录1 引 言 ......................................... 42 设 计 指 标 及 分 析 .............. 错 误 ! 未 定 义 书 签 。2 1 主 要 技 术 指 标 ...................... 错 误 ! 未 定 义 书 签 。2 2 性 能 指 标 分 析 与 说 明 ................ 错 误 ! 未 定 义 书 签 。3 设 计 方 案 .................... 错 误 ! 未 定 义 书 签 。4 基 于 集 成 运 放 TDA2030 的 电 路 设 计 错 误 ! 未 定 义 书 签 。4 1 电 路 设 计 流 程 . ..................... 错 误 ! 未 定 义 书 签 。4 2 直 流 稳 压 电 源 的 设 计 . ............... 错 误 ! 未 定 义 书 签 。4 3 OCL功 率 放 大 器 的 设 计 .............. 错 误 ! 未 定 义 书 签 。5 电 路 板 ....................................... 9 5 1 电 路 板 调 试 ...................................... 9 6 变 压 器 设 计 ................................... 10附录：电路图 Protues仿真元件清单TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达。 其内部电路包含输入级、 中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。TDA2030 在电源电压±14V，负载电阻为 4Ω 时输出 14 瓦功率（失真度≤ 0．5％）；在电源电压±16V，负载电阻为 4Ω 时输出 18 瓦功率（失真度≤ 0．5％）。该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。关键词： TDA2030 双声道集成电路电 路 原 理 说 明 ：220V 市 电 经 过 变 压 器 ，和 开 关 S1. 变 压 器 的 次 级 输 出 双 12V 交流 ， 双12V 送 入 由 D1 组 成 的 桥 式 整 流 电 路 电 路 ， 经 过 桥 式 整 流 和C1,C4 （ 2200UF, ） 的 滤 波 ， C2、 C3（ 104 ） =为 电 源 高 频 旁 路 电 容 ，防 止 电 路 产 生 自 激 振 荡 。 D2、 R1 组 成 电 源 指 示 电 路 ， 以 指 示 电 源 是否 正 常 。输 出 的 空 载 电 压 约 为 正...
