项目6电动燃油泵及控制电路的检修分析VIP专享

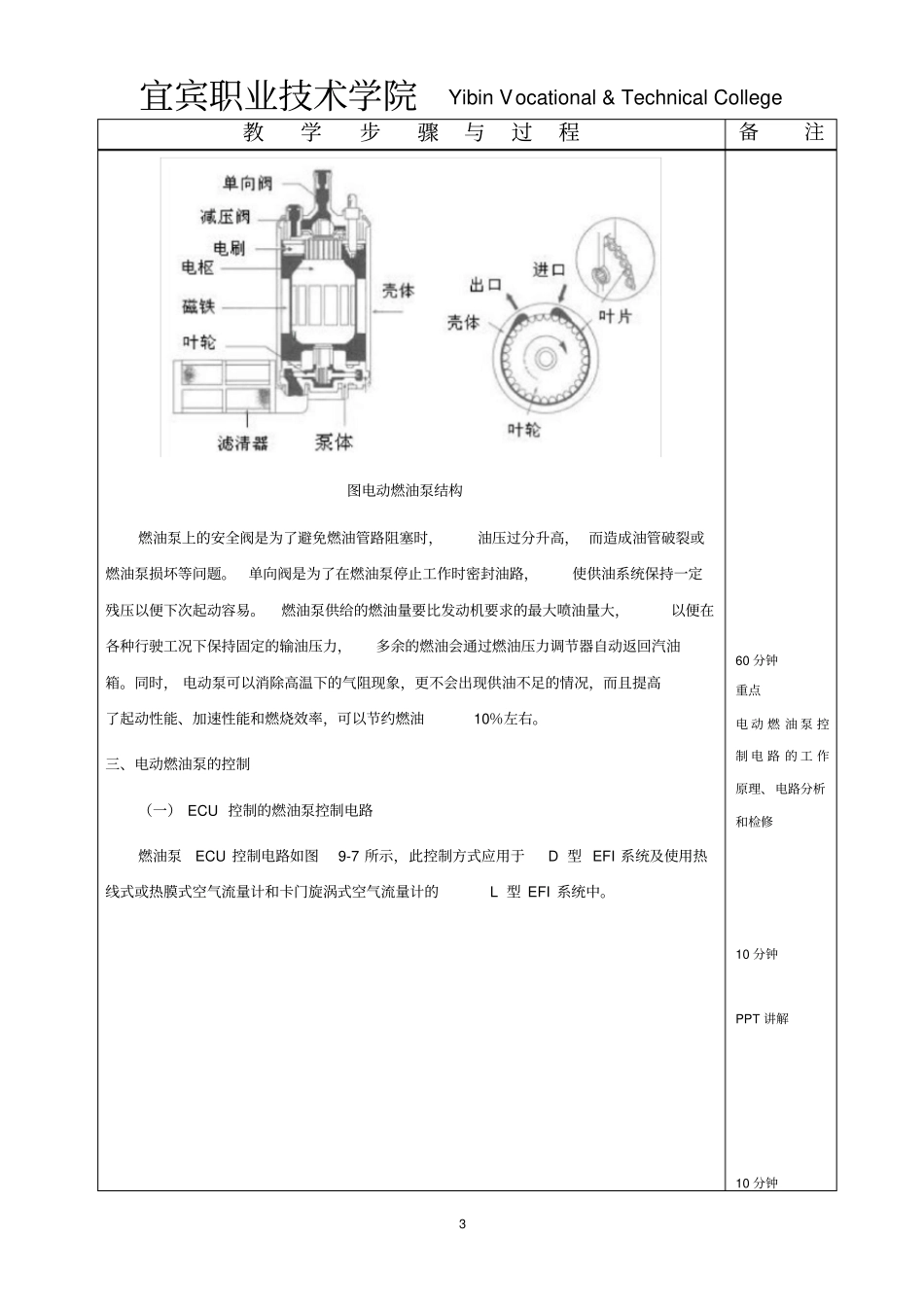

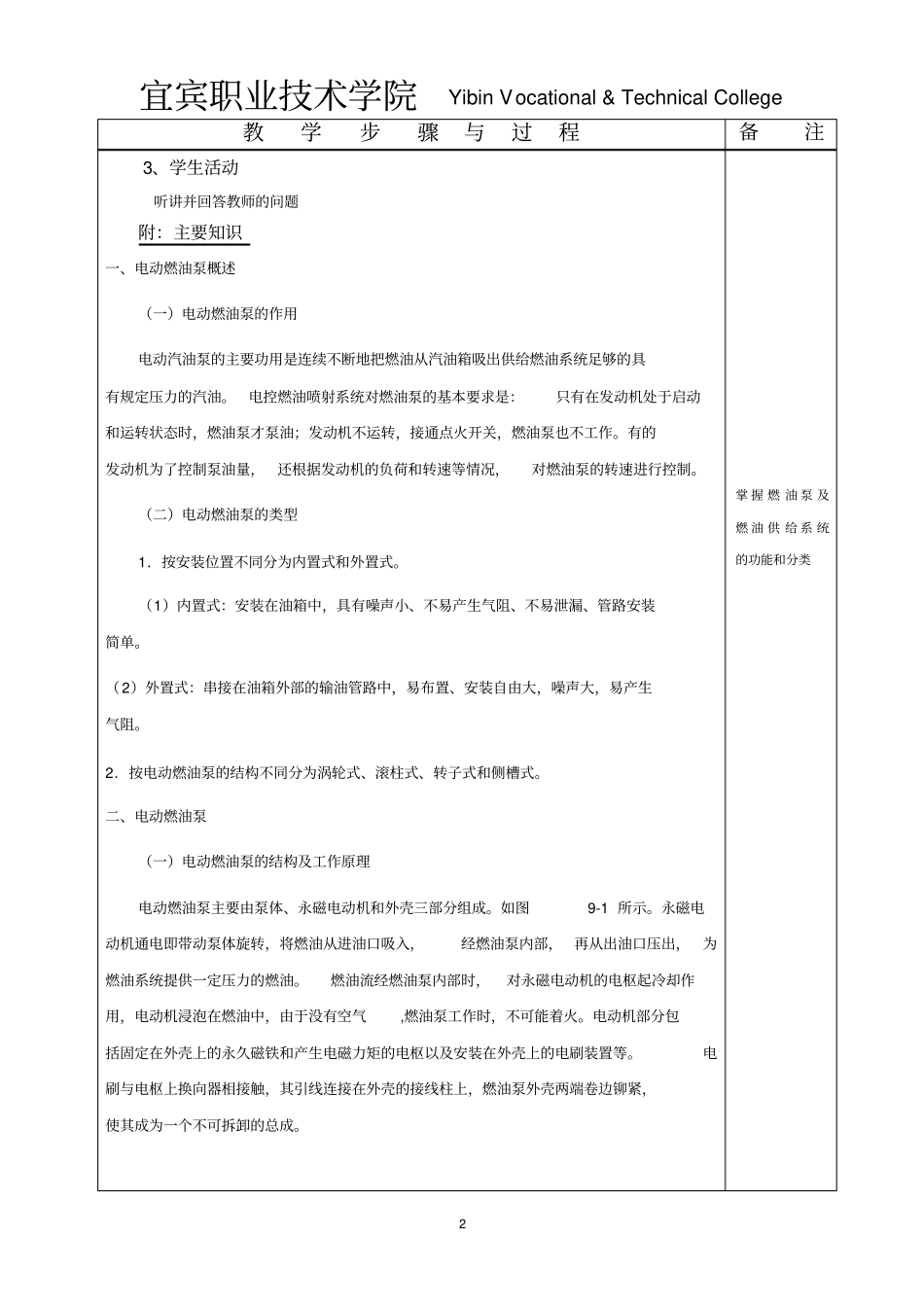

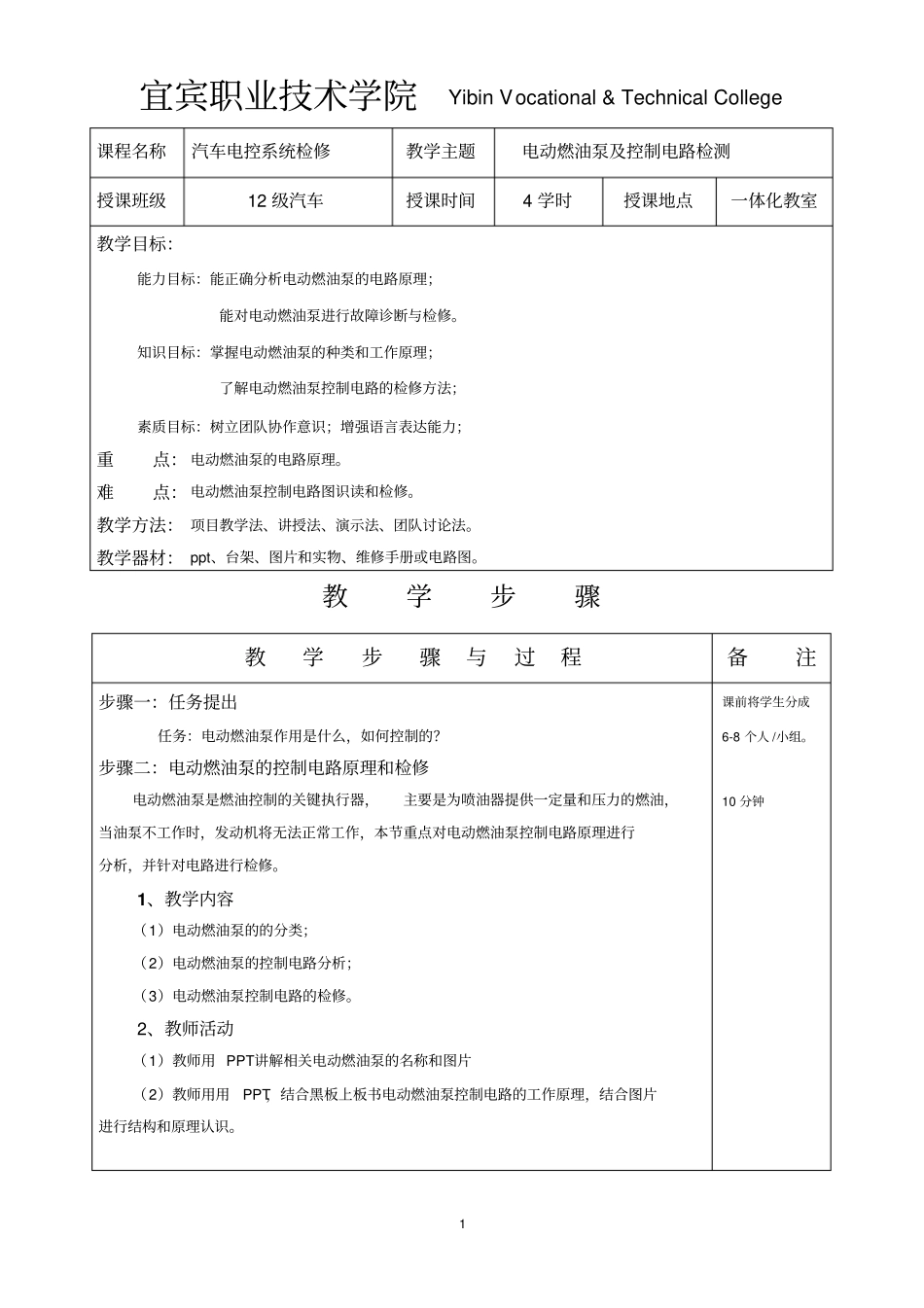

宜宾职业技术学院Yibin Vocational & Technical College1 课程名称汽车电控系统检修教学主题电动燃油泵及控制电路检测授课班级12 级汽车授课时间4 学时授课地点一体化教室教学目标：能力目标：能正确分析电动燃油泵的电路原理；能对电动燃油泵进行故障诊断与检修。知识目标：掌握电动燃油泵的种类和工作原理；了解电动燃油泵控制电路的检修方法；素质目标：树立团队协作意识；增强语言表达能力；重点： 电动燃油泵的电路原理。难点： 电动燃油泵控制电路图识读和检修。教学方法： 项目教学法、讲授法、演示法、团队讨论法。教学器材： ppt、台架、图片和实物、维修手册或电路图。教学步骤教学步骤与过程备注步骤一：任务提出任务：电动燃油泵作用是什么，如何控制的？步骤二：电动燃油泵的控制电路原理和检修电动燃油泵是燃油控制的关键执行器，主要是为喷油器提供一定量和压力的燃油，当油泵不工作时，发动机将无法正常工作，本节重点对电动燃油泵控制电路原理进行分析，并针对电路进行检修。1、教学内容（1）电动燃油泵的的分类；（2）电动燃油泵的控制电路分析；（3）电动燃油泵控制电路的检修。2、教师活动（1）教师用 PPT讲解相关电动燃油泵的名称和图片（2）教师用用PPT，结合黑板上板书电动燃油泵控制电路的工作原理，结合图片进行结构和原理认识。课前将学生分成6-8 个人 /小组。10 分钟宜宾职业技术学院Yibin Vocational & Technical College教学步骤与过程备注2 3、学生活动听讲并回答教师的问题附：主要知识一、电动燃油泵概述（一）电动燃油泵的作用电动汽油泵的主要功用是连续不断地把燃油从汽油箱吸出供给燃油系统足够的具有规定压力的汽油。电控燃油喷射系统对燃油泵的基本要求是：只有在发动机处于启动和运转状态时，燃油泵才泵油；发动机不运转，接通点火开关，燃油泵也不工作。有的发动机为了控制泵油量，还根据发动机的负荷和转速等情况，对燃油泵的转速进行控制。（二）电动燃油泵的类型1．按安装位置不同分为内置式和外置式。（1）内置式：安装在油箱中，具有噪声小、不易产生气阻、不易泄漏、管路安装简单。（2）外置式：串接在油箱外部的输油管路中，易布置、安装自由大，噪声大，易产生气阻。2．按电动燃油泵的结构不同分为涡轮式、滚柱式、转子式和侧槽式。二、电动燃油泵（一）电动燃油泵的结构及工作原理电动燃油泵主要由泵体、永磁电动机和外壳三部分组成。如图9-1 所示。永磁电动机通电即带动泵...
