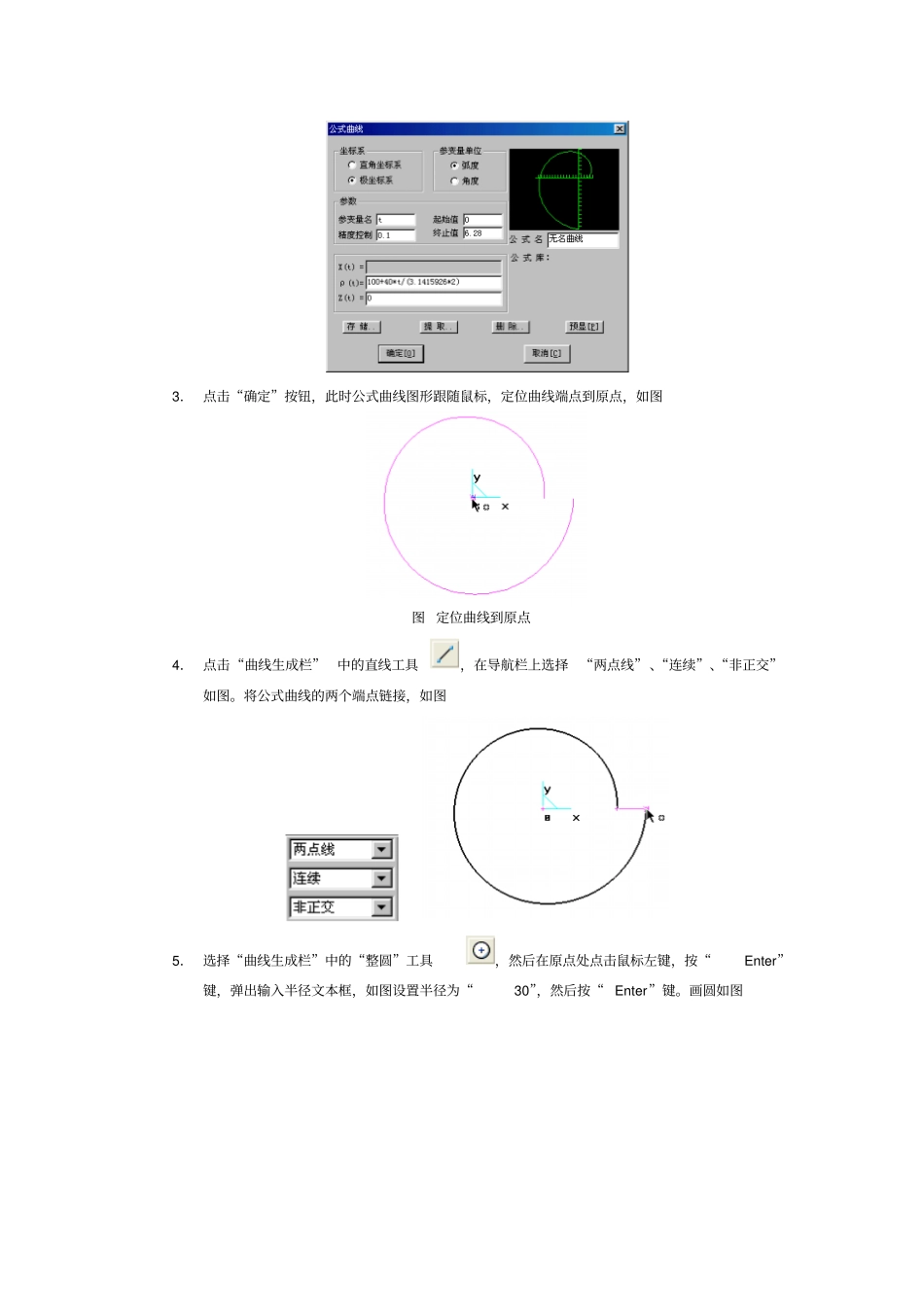

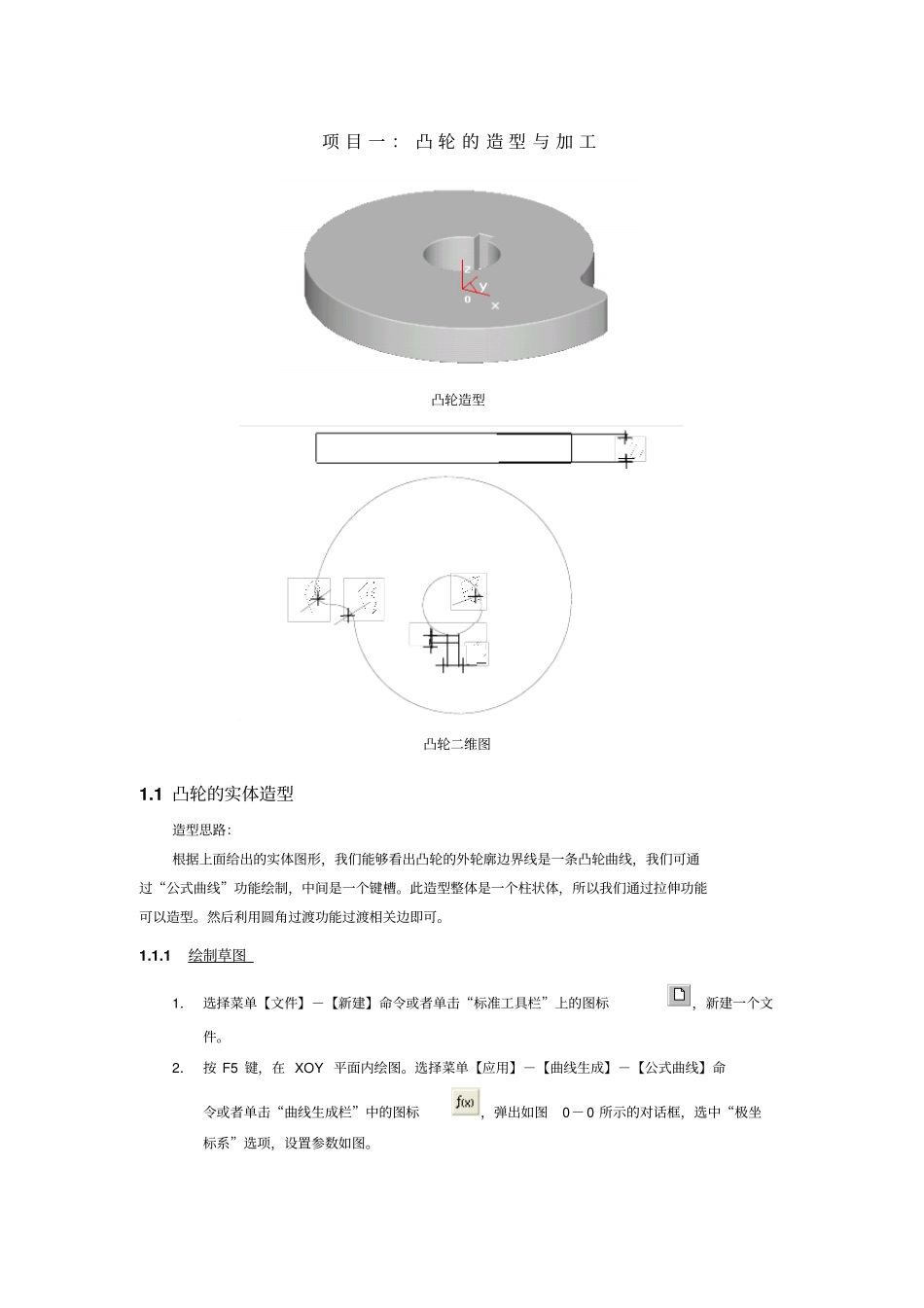

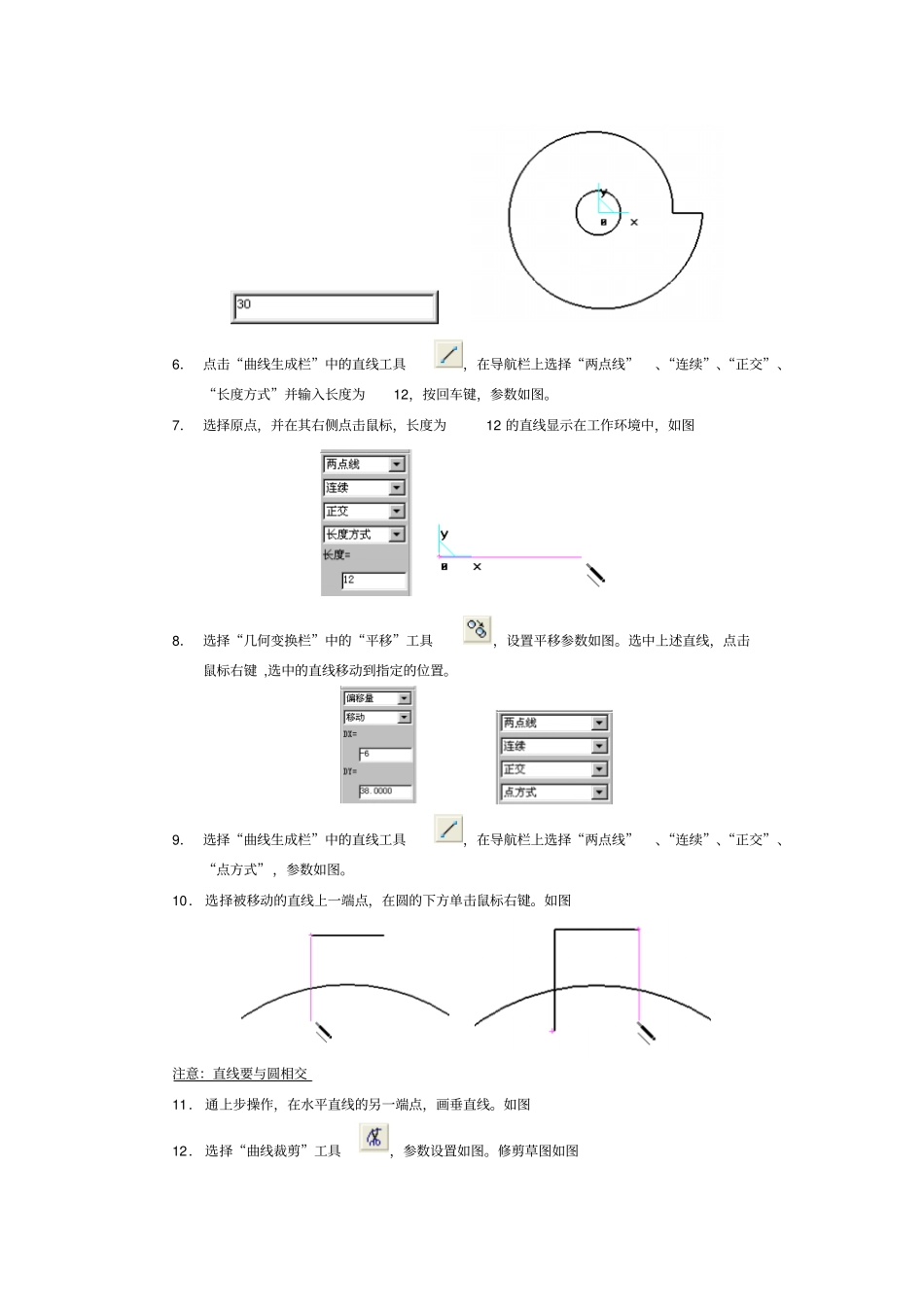

项 目 一 ： 凸 轮 的 造 型 与 加 工凸轮造型凸轮二维图1.1 凸轮的实体造型造型思路：根据上面给出的实体图形，我们能够看出凸轮的外轮廓边界线是一条凸轮曲线，我们可通过“公式曲线”功能绘制，中间是一个键槽。此造型整体是一个柱状体，所以我们通过拉伸功能可以造型。然后利用圆角过渡功能过渡相关边即可。1.1.1 绘制草图1． 选择菜单【文件】－【新建】命令或者单击“标准工具栏”上的图标，新建一个文件。2． 按 F5 键，在 XOY 平面内绘图。选择菜单【应用】－【曲线生成】－【公式曲线】命令或者单击“曲线生成栏”中的图标，弹出如图0－0 所示的对话框，选中“极坐标系”选项，设置参数如图。3． 点击“确定”按钮，此时公式曲线图形跟随鼠标，定位曲线端点到原点，如图图 定位曲线到原点4． 点击“曲线生成栏”中的直线工具，在导航栏上选择“两点线”、“连续”、“非正交”如图。将公式曲线的两个端点链接，如图5． 选择“曲线生成栏”中的“整圆”工具，然后在原点处点击鼠标左键，按“Enter”键，弹出输入半径文本框，如图设置半径为“30”，然后按“ Enter”键。画圆如图6． 点击“曲线生成栏”中的直线工具，在导航栏上选择“两点线”、“连续”、“正交”、“长度方式”并输入长度为12，按回车键，参数如图。7． 选择原点，并在其右侧点击鼠标，长度为12 的直线显示在工作环境中，如图8． 选择“几何变换栏”中的“平移”工具，设置平移参数如图。选中上述直线，点击鼠标右键 ,选中的直线移动到指定的位置。9． 选择“曲线生成栏”中的直线工具，在导航栏上选择“两点线”、“连续”、“正交”、“点方式”，参数如图。10． 选择被移动的直线上一端点，在圆的下方单击鼠标右键。如图注意：直线要与圆相交11． 通上步操作，在水平直线的另一端点，画垂直线。如图12． 选择“曲线裁剪”工具，参数设置如图。修剪草图如图13． 选择“显示全部”工具，绘制的图形如图14． 选择“曲线过渡”工具，参数设置如图，选择如图鼠标处的两条曲线，过渡如图所示。然后将圆弧过渡的半径值修改为15，如图，选择如图鼠标处两条曲线，过渡如图。15． 选择特征树中的“平面XY ”，点击“绘制草图”工具图标，进入草图绘制状态，单击“曲线投影”工具图标，选择绘制的图形，把图形投影到草图上。16． 点击“检查草图环是否闭合”工具图标，检查草图是否存闭合，如不闭合继续修改；如果闭合，将弹出如图对话框...
