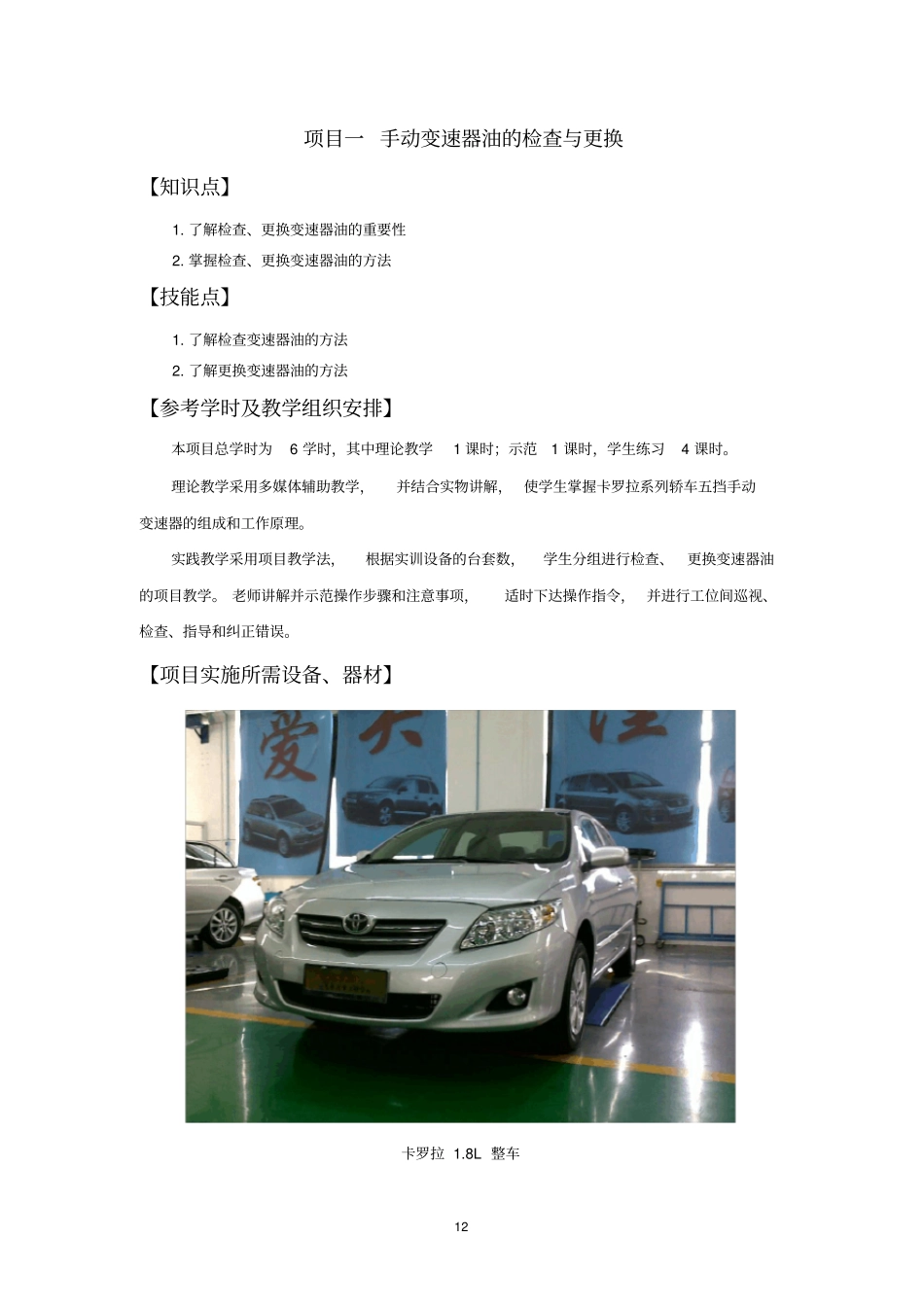

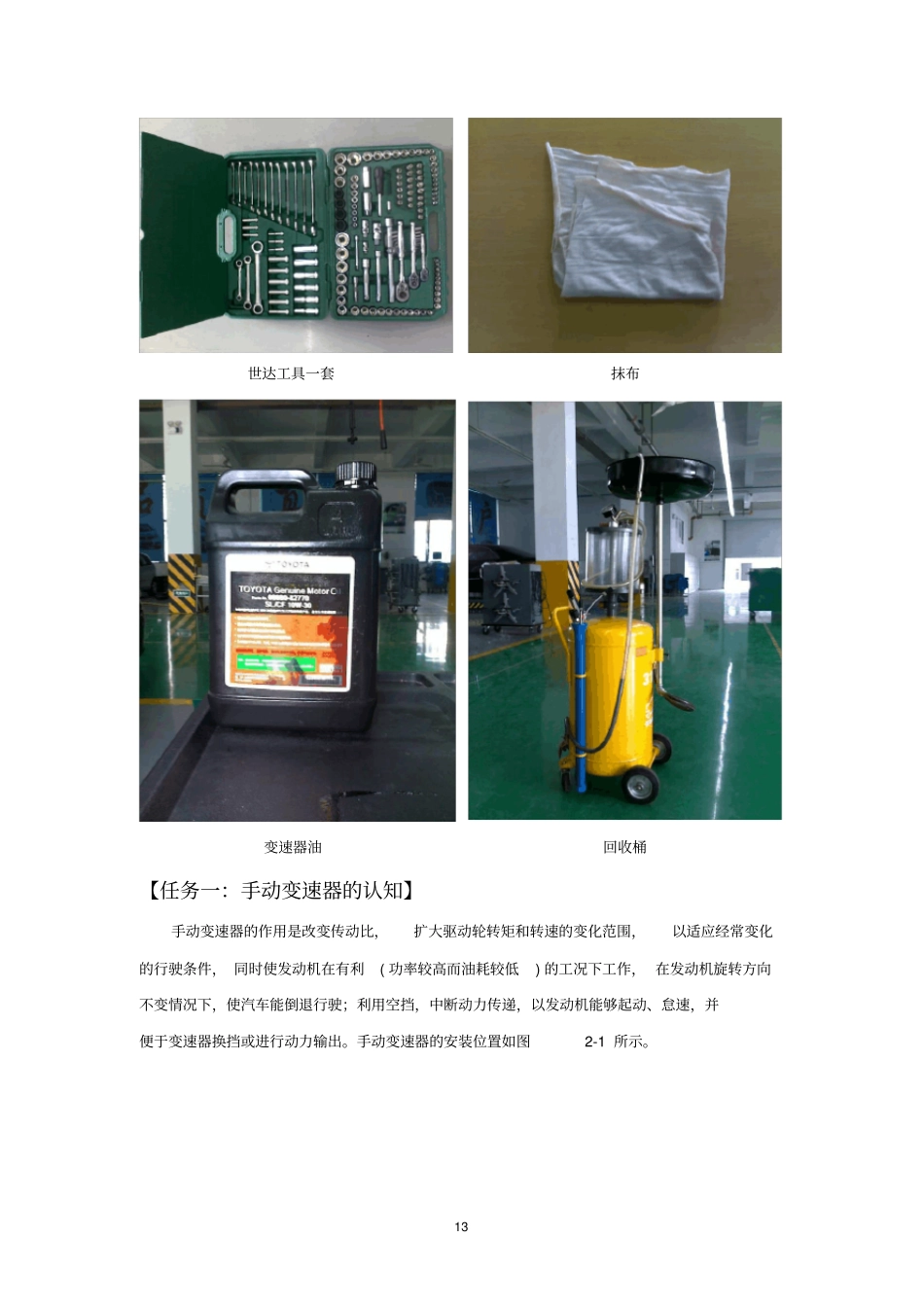

12 项目一 手动变速器油的检查与更换【知识点】1. 了解检查、更换变速器油的重要性2. 掌握检查、更换变速器油的方法【技能点】1. 了解检查变速器油的方法2. 了解更换变速器油的方法【参考学时及教学组织安排】本项目总学时为6 学时,其中理论教学1 课时;示范1 课时,学生练习4 课时。理论教学采用多媒体辅助教学,并结合实物讲解, 使学生掌握卡罗拉系列轿车五挡手动变速器的组成和工作原理。实践教学采用项目教学法,根据实训设备的台套数,学生分组进行检查、更换变速器油的项目教学。 老师讲解并示范操作步骤和注意事项,适时下达操作指令, 并进行工位间巡视、检查、指导和纠正错误。【项目实施所需设备、器材】卡罗拉 1.8L 整车13 世达工具一套抹布变速器油回收桶【任务一:手动变速器的认知】手动变速器的作用是改变传动比,扩大驱动轮转矩和转速的变化范围,以适应经常变化的行驶条件, 同时使发动机在有利( 功率较高而油耗较低) 的工况下工作, 在发动机旋转方向不变情况下,使汽车能倒退行驶;利用空挡,中断动力传递,以发动机能够起动、怠速,并便于变速器换挡或进行动力输出。手动变速器的安装位置如图2-1 所示。14 图 2-1 变速器的安装位置丰田卡罗拉系列轿车采用五挡手动变速器,由传动机构、 操纵机构、 变速器壳体等组成,其结构紧凑、噪声低、操作灵活可靠。该变速器的五个前进挡均装有锁环惯性式同步器,换挡轻便,所有挡位都采用防跳挡措施。图 2-2 变速器机构丰田卡罗拉系列轿车五挡手动变速器的结构如图2-2 所示。图 2-3 为丰田卡罗拉系列轿车五挡变速器传动原理图。当驾驶员挂上某一挡位时,动力由输入轴传入变速器,通过相啮合的齿轮副将动力由输出轴传至主减速器,在变速器中实现了变速、变扭的作用。 变速器设置有超速挡(传动比小于1),主要用于在良好路面或空车行驶时,提高汽车的燃料经济性。各个挡位手柄及拨叉位置如图2-4 ,图 2-5 所示。15 图 2-3 变速原理图 2-4 手动变速器挡位示意图16 图 2-5 各个挡位时手柄及拨叉的位置【任务二:手动变速器油的检查与更换】1. 准备阶段(1)车辆进入工位前,学生将工位卫生清理干净,排除障碍物,准备好相关的工具、物品、耗材等。(2)将车辆停放在举升机的中央位置,1 号拉紧驻车制动装置,并将变速器置于空挡,如图 2-6 所示。17 图 2-6 拉紧驻车制动器(3)2 号分别将转向盘套、换挡手柄套、座椅套、地板垫递给1 ...
