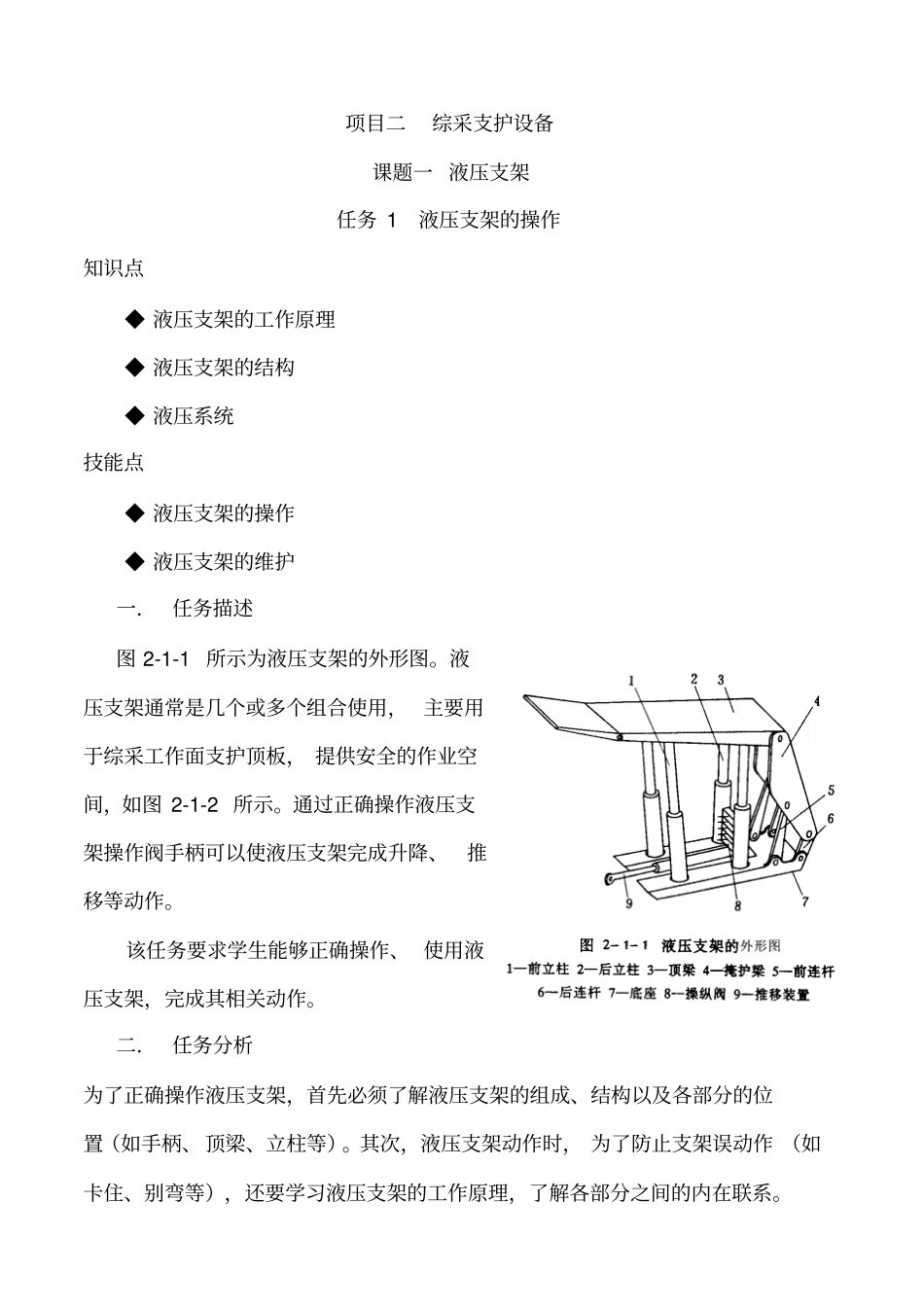

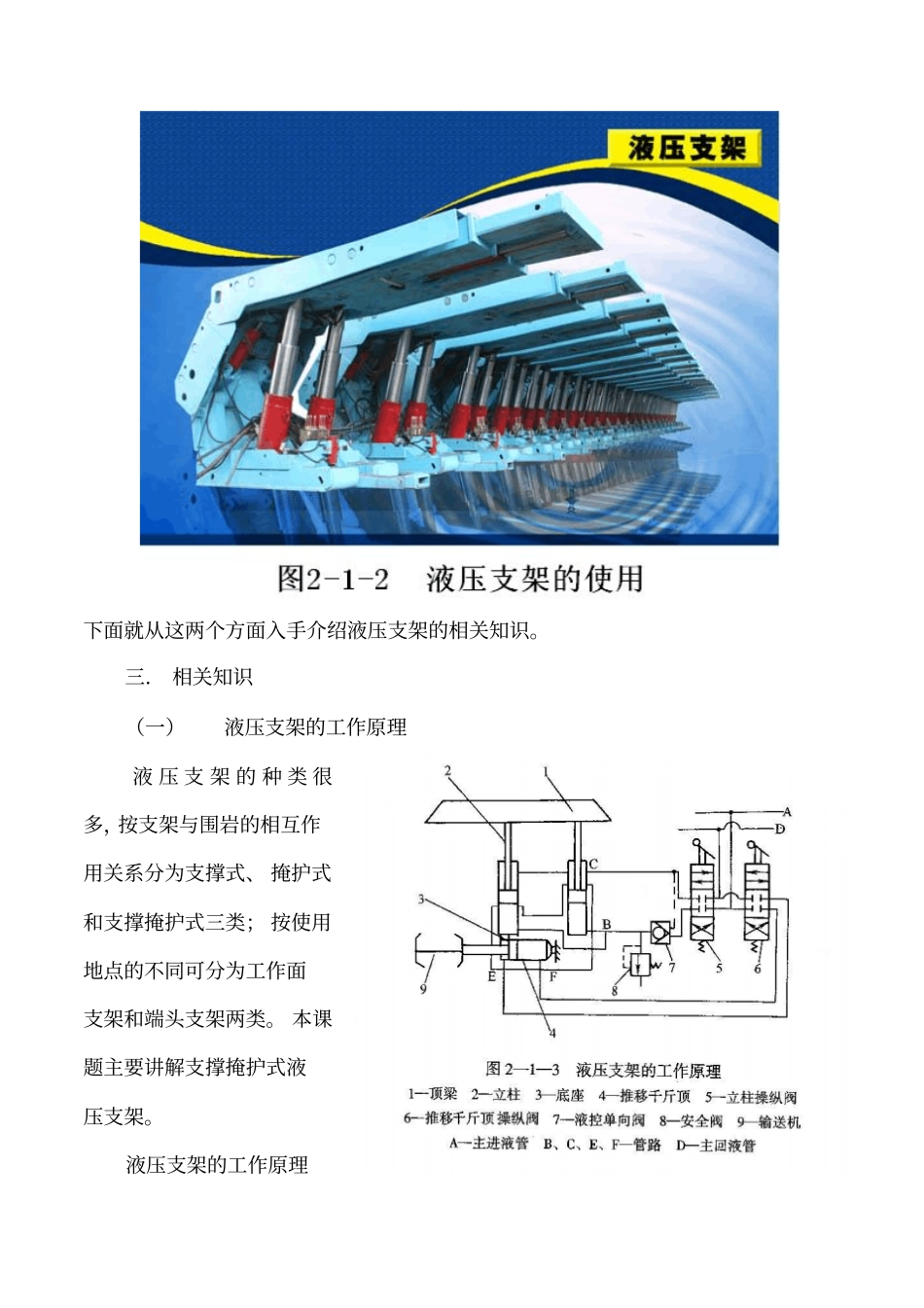

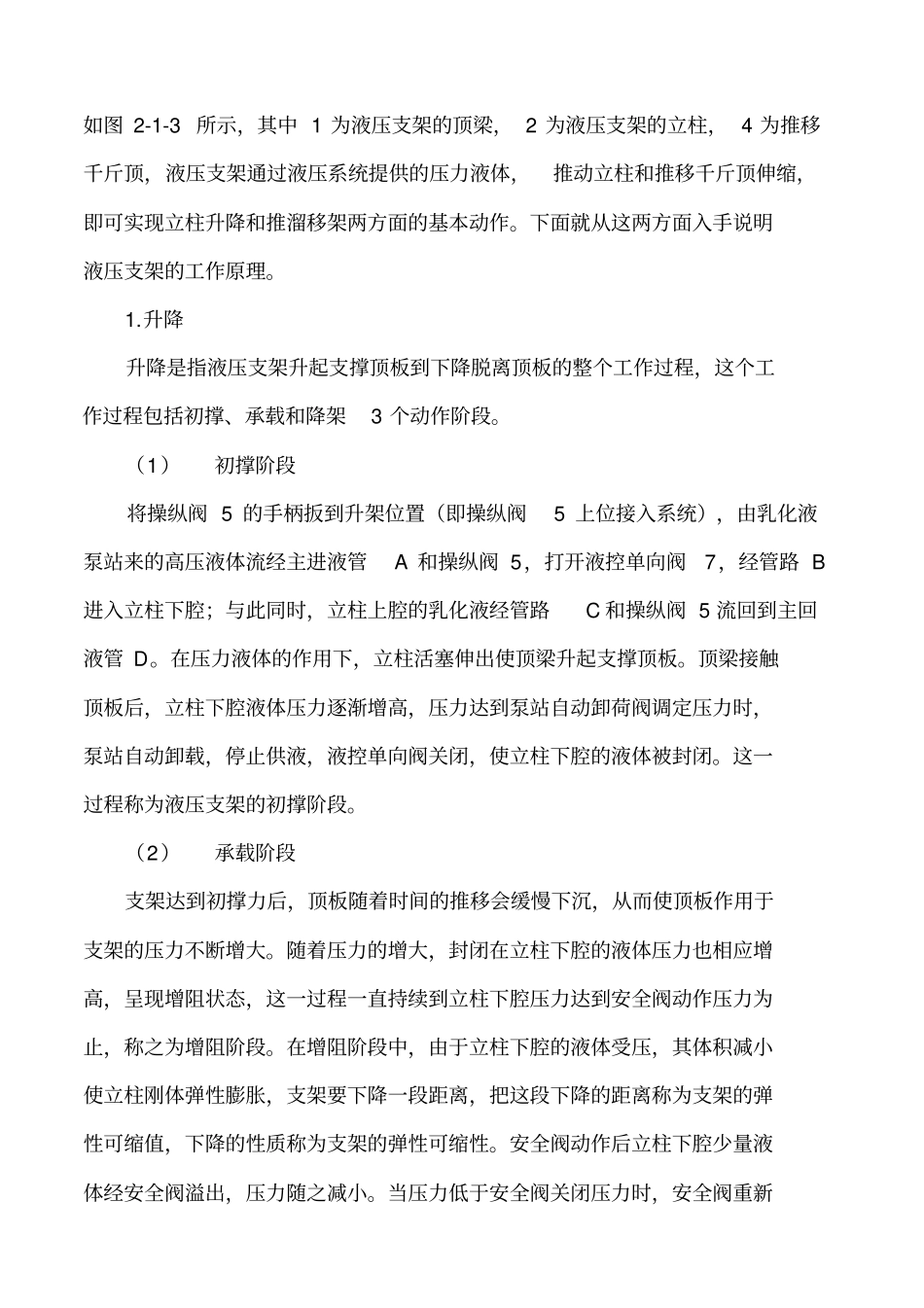

项目二综采支护设备课题一 液压支架任务 1 液压支架的操作知识点◆ 液压支架的工作原理◆ 液压支架的结构◆ 液压系统技能点◆ 液压支架的操作◆ 液压支架的维护一． 任务描述图 2-1-1 所示为液压支架的外形图。液压支架通常是几个或多个组合使用， 主要用于综采工作面支护顶板， 提供安全的作业空间，如图 2-1-2 所示。通过正确操作液压支架操作阀手柄可以使液压支架完成升降、推移等动作。该任务要求学生能够正确操作、 使用液压支架，完成其相关动作。二． 任务分析为了正确操作液压支架，首先必须了解液压支架的组成、结构以及各部分的位置（如手柄、顶梁、立柱等）。其次，液压支架动作时， 为了防止支架误动作 （如卡住、别弯等），还要学习液压支架的工作原理，了解各部分之间的内在联系。下面就从这两个方面入手介绍液压支架的相关知识。三． 相关知识（一）液压支架的工作原理液 压 支 架 的 种 类 很多，按支架与围岩的相互作用关系分为支撑式、 掩护式和支撑掩护式三类； 按使用地点的不同可分为工作面支架和端头支架两类。 本课题主要讲解支撑掩护式液压支架。液压支架的工作原理如图 2-1-3 所示，其中 1 为液压支架的顶梁， 2 为液压支架的立柱， 4 为推移千斤顶，液压支架通过液压系统提供的压力液体，推动立柱和推移千斤顶伸缩，即可实现立柱升降和推溜移架两方面的基本动作。下面就从这两方面入手说明液压支架的工作原理。1.升降升降是指液压支架升起支撑顶板到下降脱离顶板的整个工作过程，这个工作过程包括初撑、承载和降架3 个动作阶段。（1）初撑阶段将操纵阀 5 的手柄扳到升架位置（即操纵阀5 上位接入系统），由乳化液泵站来的高压液体流经主进液管A 和操纵阀 5，打开液控单向阀7，经管路 B进入立柱下腔；与此同时，立柱上腔的乳化液经管路C 和操纵阀 5 流回到主回液管 D。在压力液体的作用下，立柱活塞伸出使顶梁升起支撑顶板。顶梁接触顶板后，立柱下腔液体压力逐渐增高，压力达到泵站自动卸荷阀调定压力时，泵站自动卸载，停止供液，液控单向阀关闭，使立柱下腔的液体被封闭。这一过程称为液压支架的初撑阶段。（2）承载阶段支架达到初撑力后，顶板随着时间的推移会缓慢下沉，从而使顶板作用于支架的压力不断增大。随着压力的增大，封闭在立柱下腔的液体压力也相应增高，呈现增阻状态，这一过程一直持续到立柱下腔压力达到安全阀动作压力为止，称之为增阻阶段。在增阻阶...
