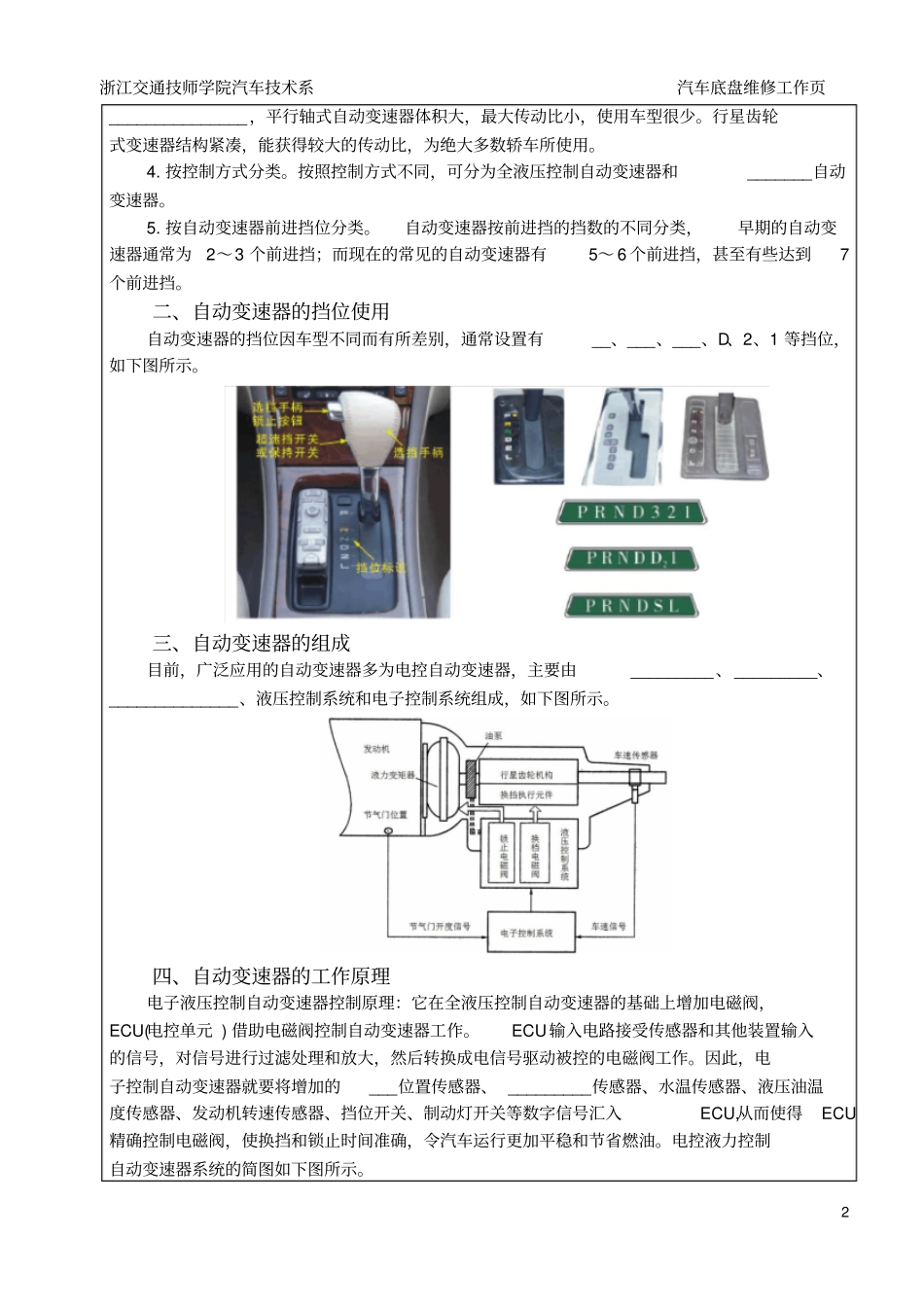

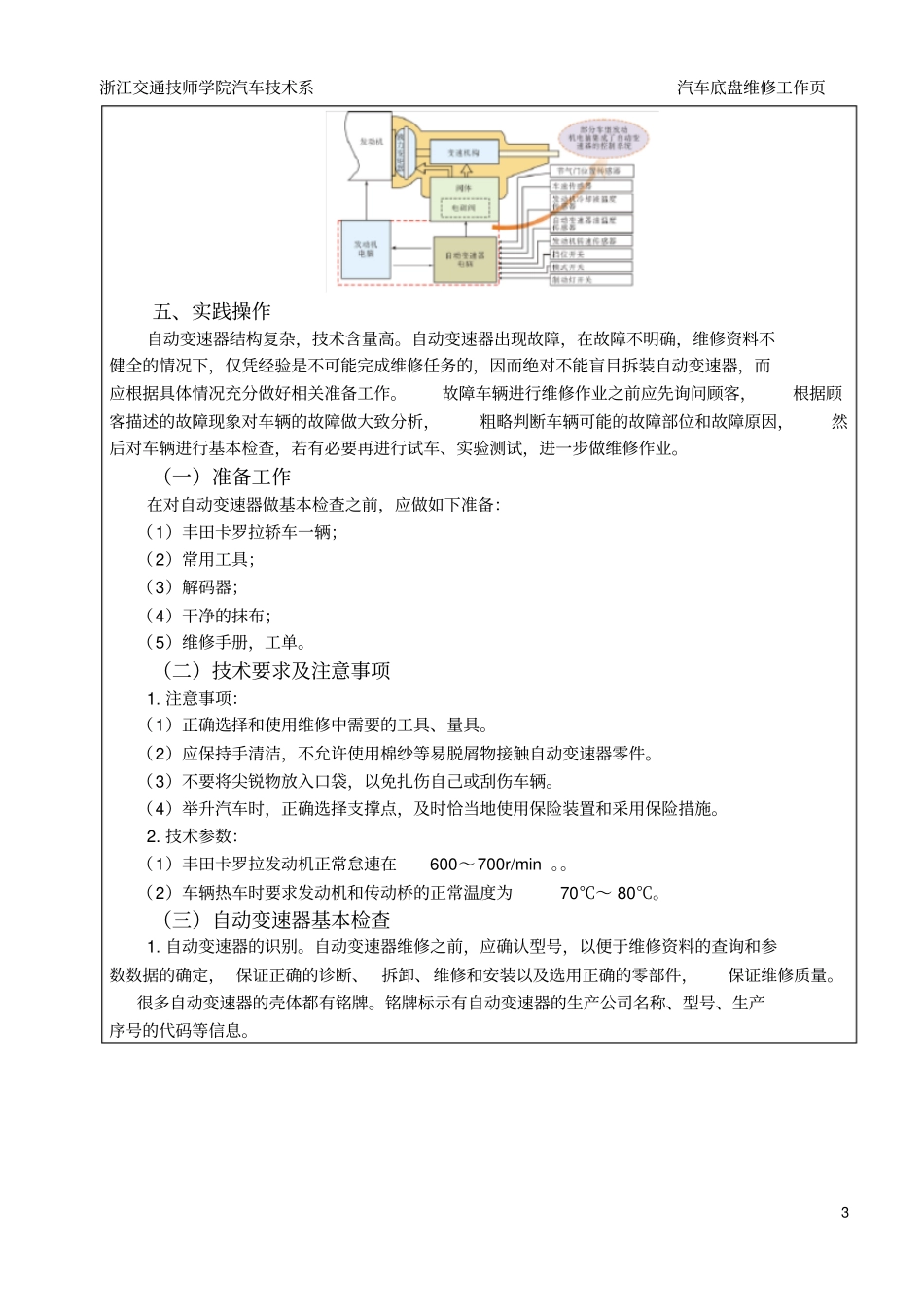

浙江交通技师学院汽车技术系汽车底盘维修工作页1 班级高修 1203 班项目项目四自动变速器的维护姓名学号任务任务一自动变速器的基本检查学习目标1、知道自动变速器的类型；2、能概述自动变速器挡位的使用；3、能概述自动变速器的组成和工作原理；4、能按技术要求，完成自动变速器的基本检查项目。任务描述一辆丰田卡罗拉轿车，发动机型号为1ZR-FE, 采用 U340E自动传动桥，驾驶员反映有换挡冲击现象。汽车自动变速器可根据发动机负荷和车速等工况的变化，自动变换传动系统的传动比，使汽车获得良好的动力性，提高车辆行驶的安全性、乘坐舒适性和操纵轻便性。一、自动变速器的分类自动变速器的种类繁多，下面从多方面对自动变速器进行分类。1. 按汽车驱动方式分类。按照驱动方式不同，分_____自动变速器和 ____自动变速器，如下图。前驱自动变速器安装位置后驱自动变速器安装位置前驱自动变速器后驱自动变速器2. 按变矩器的类型分类。按照液力变矩器的类型，分普通液力变矩器、综合液力变矩器和______________三种。3. 按 齿 轮 变 速 机 构 的 类 型 分 类 。 按 照 齿 轮 变 速 机 构 的 类 型 ， 分 平 行 轴 式 和浙江交通技师学院汽车技术系汽车底盘维修工作页2 _______________，平行轴式自动变速器体积大，最大传动比小，使用车型很少。行星齿轮式变速器结构紧凑，能获得较大的传动比，为绝大多数轿车所使用。4. 按控制方式分类。按照控制方式不同，可分为全液压控制自动变速器和_______自动变速器。5. 按自动变速器前进挡位分类。自动变速器按前进挡的挡数的不同分类，早期的自动变速器通常为2～3 个前进挡；而现在的常见的自动变速器有5～ 6 个前进挡，甚至有些达到7个前进挡。二、自动变速器的挡位使用自动变速器的挡位因车型不同而有所差别，通常设置有__、___、___、D、2、1 等挡位，如下图所示。三、自动变速器的组成目前，广泛应用的自动变速器多为电控自动变速器，主要由_________、_________、______________、液压控制系统和电子控制系统组成，如下图所示。四、自动变速器的工作原理电子液压控制自动变速器控制原理：它在全液压控制自动变速器的基础上增加电磁阀，ECU(电控单元 ) 借助电磁阀控制自动变速器工作。ECU 输入电路接受传感器和其他装置输入的信号，对信号进行过滤处理和放大，然后转换成电信号驱动被控的电磁阀工作。因此，电子控制自动变速器就要将增加的___位置传感...
