预制直埋保温管技术要求

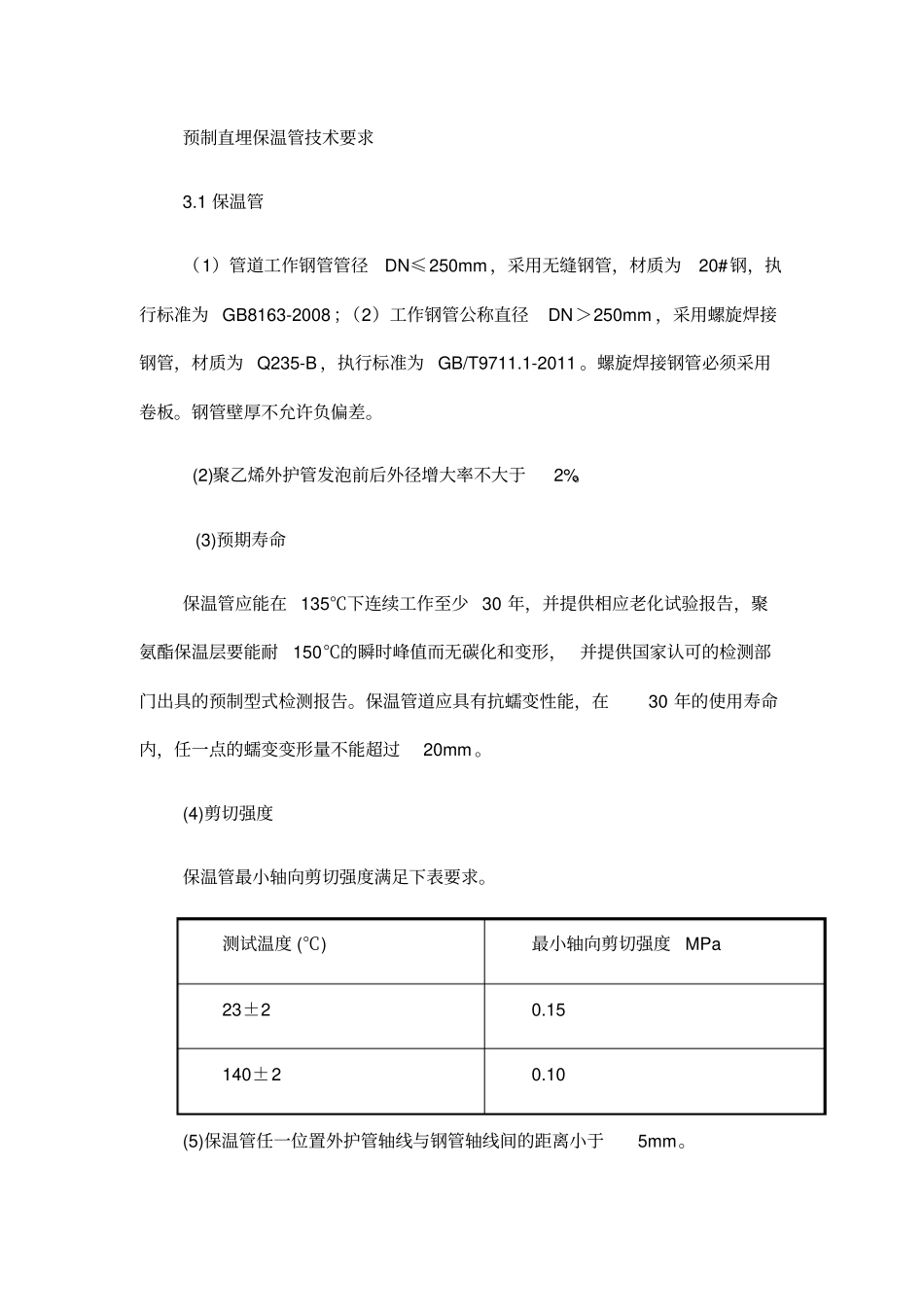

预制直埋保温管技术要求3.1 保温管（1）管道工作钢管管径DN≤250mm ，采用无缝钢管，材质为20#钢，执行标准为 GB8163-2008 ；（2）工作钢管公称直径DN＞250mm ，采用螺旋焊接钢管，材质为 Q235-B ，执行标准为 GB/T9711.1-2011 。螺旋焊接钢管必须采用卷板。钢管壁厚不允许负偏差。(2)聚乙烯外护管发泡前后外径增大率不大于2%。(3)预期寿命保温管应能在 135℃下连续工作至少 30 年，并提供相应老化试验报告，聚氨酯保温层要能耐150℃的瞬时峰值而无碳化和变形， 并提供国家认可的检测部门出具的预制型式检测报告。保温管道应具有抗蠕变性能，在30 年的使用寿命内，任一点的蠕变变形量不能超过20mm 。(4)剪切强度保温管最小轴向剪切强度满足下表要求。测试温度 (℃) 最小轴向剪切强度MPa 23±2 0.15 140±2 0.10 (5)保温管任一位置外护管轴线与钢管轴线间的距离小于5mm。(6)管端保温管两端头留出200mm 裸露的非保温区。螺旋钢管除锈符合《涂装前钢材表面锈蚀等级和除锈等级》合格后，在保温前管端50-1000mm 范围内刷无机富锌底漆三遍，漆面厚度不小于0.3mm，管端 50mm 内作为预留焊接带。(7)钢管的检查及处理a.钢管在保温前应根据《石油天然气工业输送钢管交货技术条件第 1 部分： A 级钢管》（GB/T9711.1-2011 ）要求，对钢管进行尺寸和外观复检。b.钢管被保温之前，应使其表面符合ISO8501-1 中锈度等级 A，不带绣斑。钢管外表面除锈采用抛丸处理，除锈等级应符合GB/T8923.1 中 Sa2 1/2 规定。3.2 钢管螺旋焊缝钢管的质量符合《石油天然气工业输送钢管交货技术条件第 1 部分：A 级钢管》 GB9711.1 最新标准的规定，钢材采用Q-235B ，应符合《碳素钢结构》 GB700 Q235-B 级钢的要求，螺旋焊管选用板材为不低于济钢、鞍钢、宝钢等同类品牌产品， 并提供所选用板材证明资料。 所采购螺旋焊管的生产厂家必须具备《特种设备生产制造许可证A2 级》资质。制造商必须对钢管焊缝进行超声波连续探伤或X 射线探伤，并对钢管逐根进行水压实验，并提供相应证明文件及授权保证书。螺旋钢管工作压力不低于1.6MPA。(1)材料要求材料的化学成分和机械性能应符合《碳素钢结构》GB700-2006 的要求。(2)制造a.制造工艺螺旋焊缝钢管应根据 《石油天然气工业输送钢管交货技术条件第 1 部分：A 级钢管》 GB/T9711.1 最新标准的规定进行制造，类型应为螺旋缝双面自动埋弧焊钢管。 钢管采用热轧钢板做管坯， 经...
