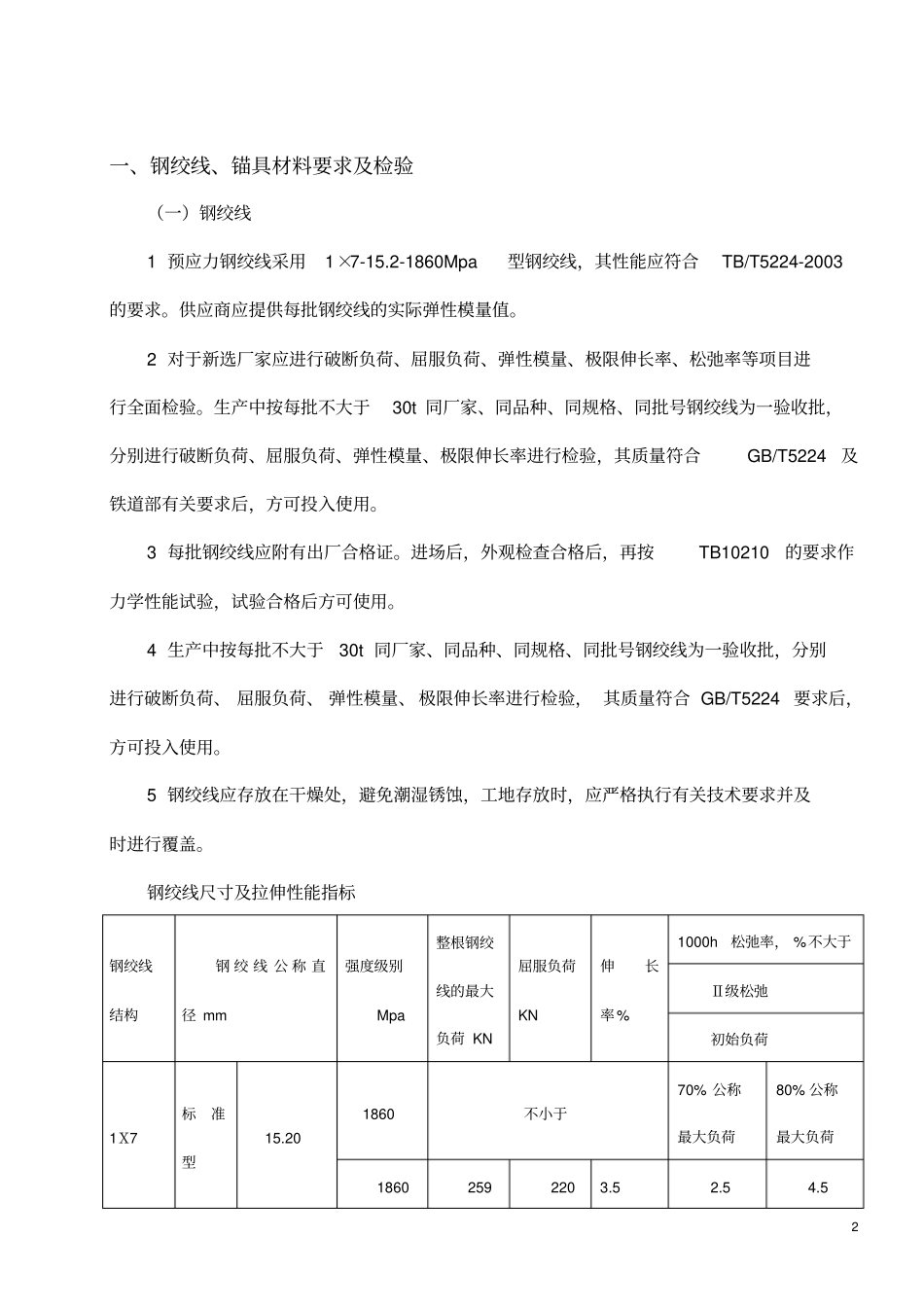

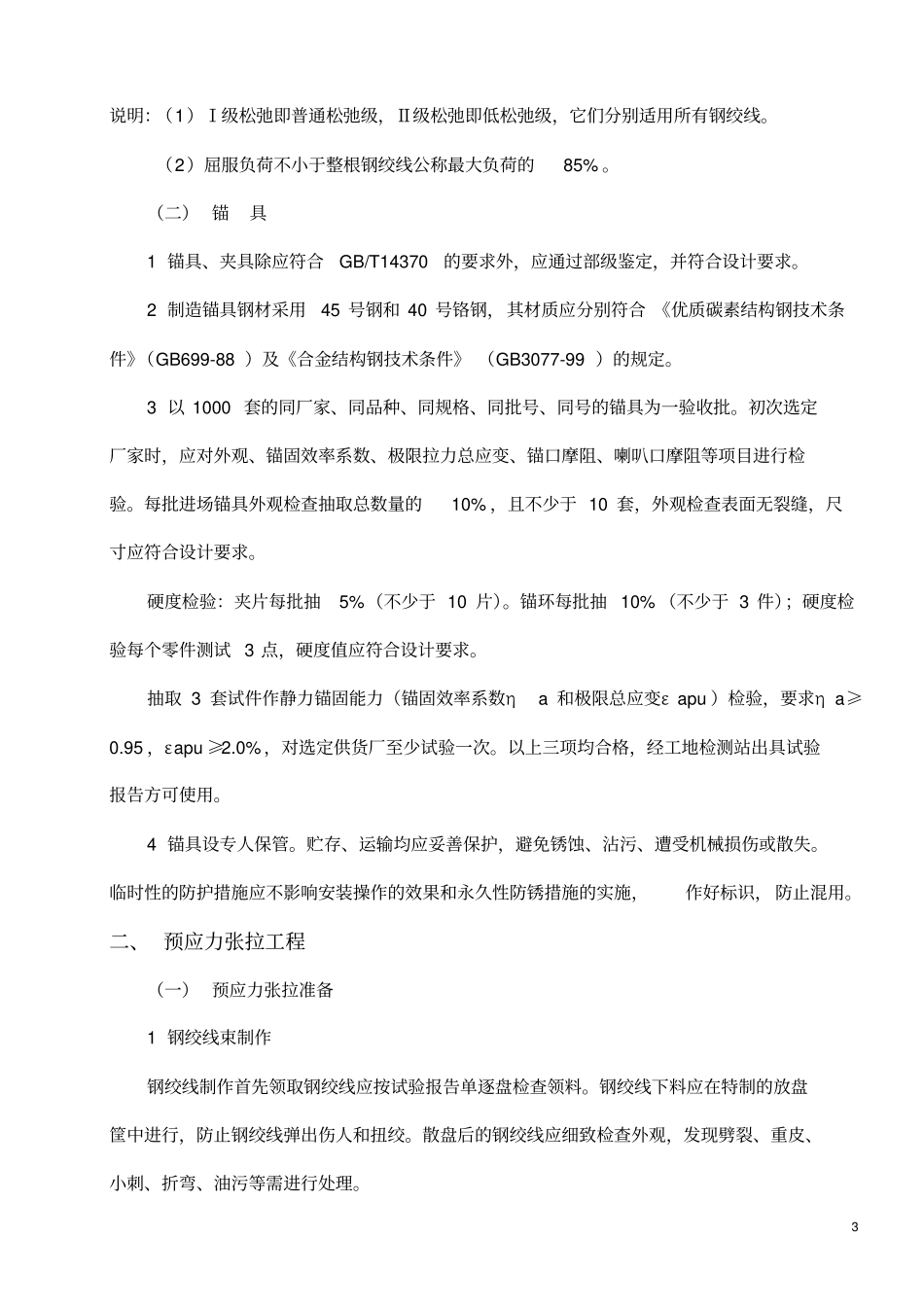

1 武汉天兴洲大桥铁路引桥及相关配套工程部分站前线下工程TZQ-1 标特殊工序作业指导书（预应力张拉、压浆及封锚）编制: 复核: 审批: 中铁七局集团天兴洲大桥项目部二 00 六年三月二十六日2 一、钢绞线、锚具材料要求及检验（一）钢绞线1 预应力钢绞线采用1×7-15.2-1860Mpa型钢绞线，其性能应符合TB/T5224-2003的要求。供应商应提供每批钢绞线的实际弹性模量值。2 对于新选厂家应进行破断负荷、屈服负荷、弹性模量、极限伸长率、松弛率等项目进行全面检验。生产中按每批不大于30t 同厂家、同品种、同规格、同批号钢绞线为一验收批，分别进行破断负荷、屈服负荷、弹性模量、极限伸长率进行检验，其质量符合GB/T5224及铁道部有关要求后，方可投入使用。3 每批钢绞线应附有出厂合格证。进场后，外观检查合格后，再按TB10210的要求作力学性能试验，试验合格后方可使用。4 生产中按每批不大于30t 同厂家、同品种、同规格、同批号钢绞线为一验收批，分别进行破断负荷、 屈服负荷、 弹性模量、 极限伸长率进行检验， 其质量符合 GB/T5224 要求后，方可投入使用。5 钢绞线应存放在干燥处，避免潮湿锈蚀，工地存放时，应严格执行有关技术要求并及时进行覆盖。钢绞线尺寸及拉伸性能指标钢绞线结构钢 绞 线 公 称 直径 mm 强度级别Mpa 整根钢绞线的最大负荷 KN 屈服负荷KN 伸长率% 1000h松弛率， %不大于Ⅱ级松弛初始负荷1Χ7 标准型15.20 1860 不小于70% 公称最大负荷80% 公称最大负荷1860 259 220 3.5 2.5 4.5 3 说明：（1）Ⅰ级松弛即普通松弛级，Ⅱ级松弛即低松弛级，它们分别适用所有钢绞线。（2）屈服负荷不小于整根钢绞线公称最大负荷的85% 。（二） 锚具1 锚具、夹具除应符合GB/T14370的要求外，应通过部级鉴定，并符合设计要求。2 制造锚具钢材采用45 号钢和 40 号铬钢，其材质应分别符合 《优质碳素结构钢技术条件》（GB699-88 ）及《合金结构钢技术条件》 （GB3077-99 ）的规定。3 以 1000 套的同厂家、同品种、同规格、同批号、同号的锚具为一验收批。初次选定厂家时，应对外观、锚固效率系数、极限拉力总应变、锚口摩阻、喇叭口摩阻等项目进行检验。每批进场锚具外观检查抽取总数量的10% ，且不少于 10 套，外观检查表面无裂缝，尺寸应符合设计要求。硬度检验：夹片每批抽5%（不少于 10 片）。锚环每批抽 10% （不少于 3 件）；硬度检验每个零件测试 3 点，硬度值应符合...
