预应力砼连续箱梁桥施工组织设计

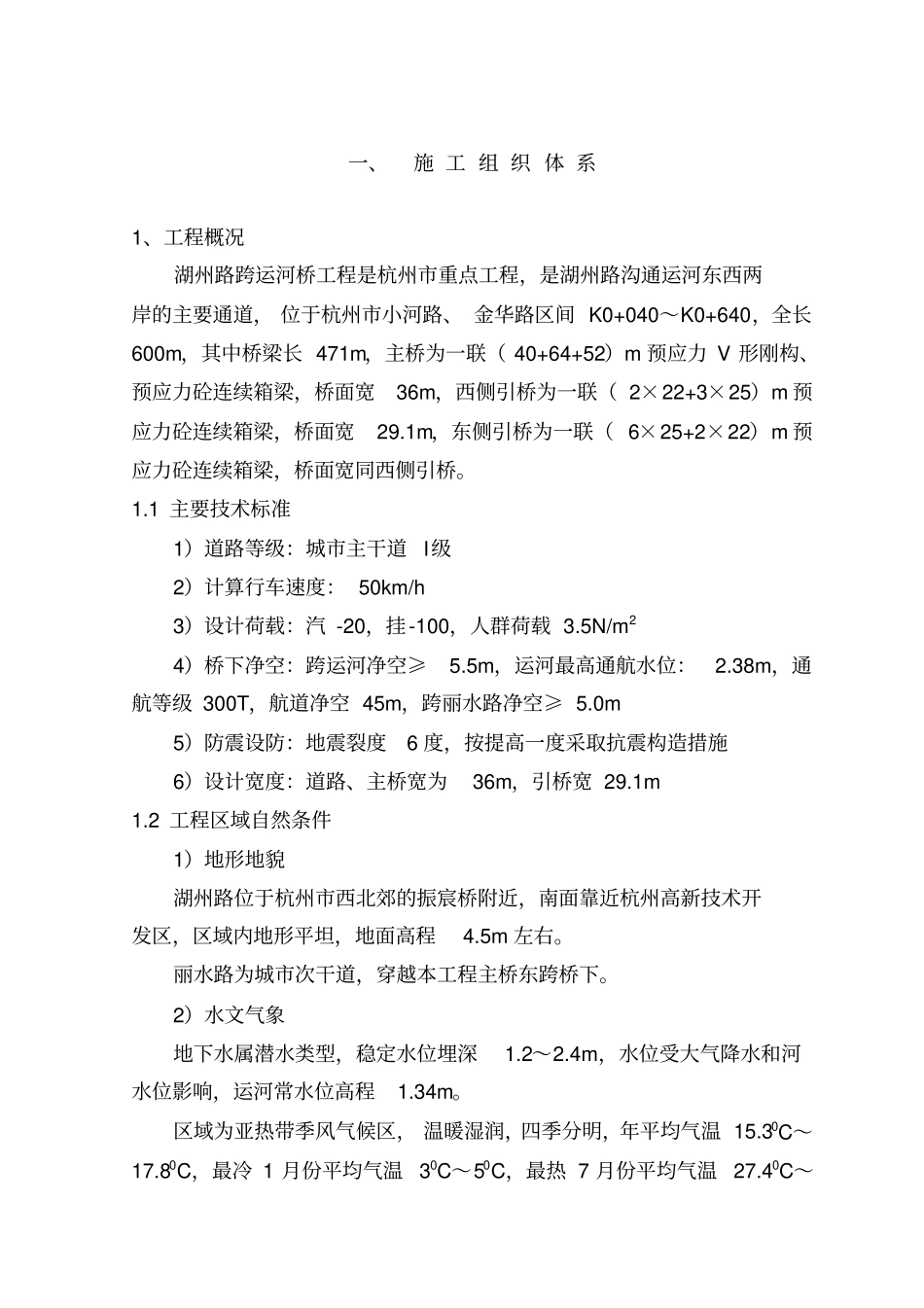

预应力砼连续箱梁桥施工组织设计_第1页
1/49

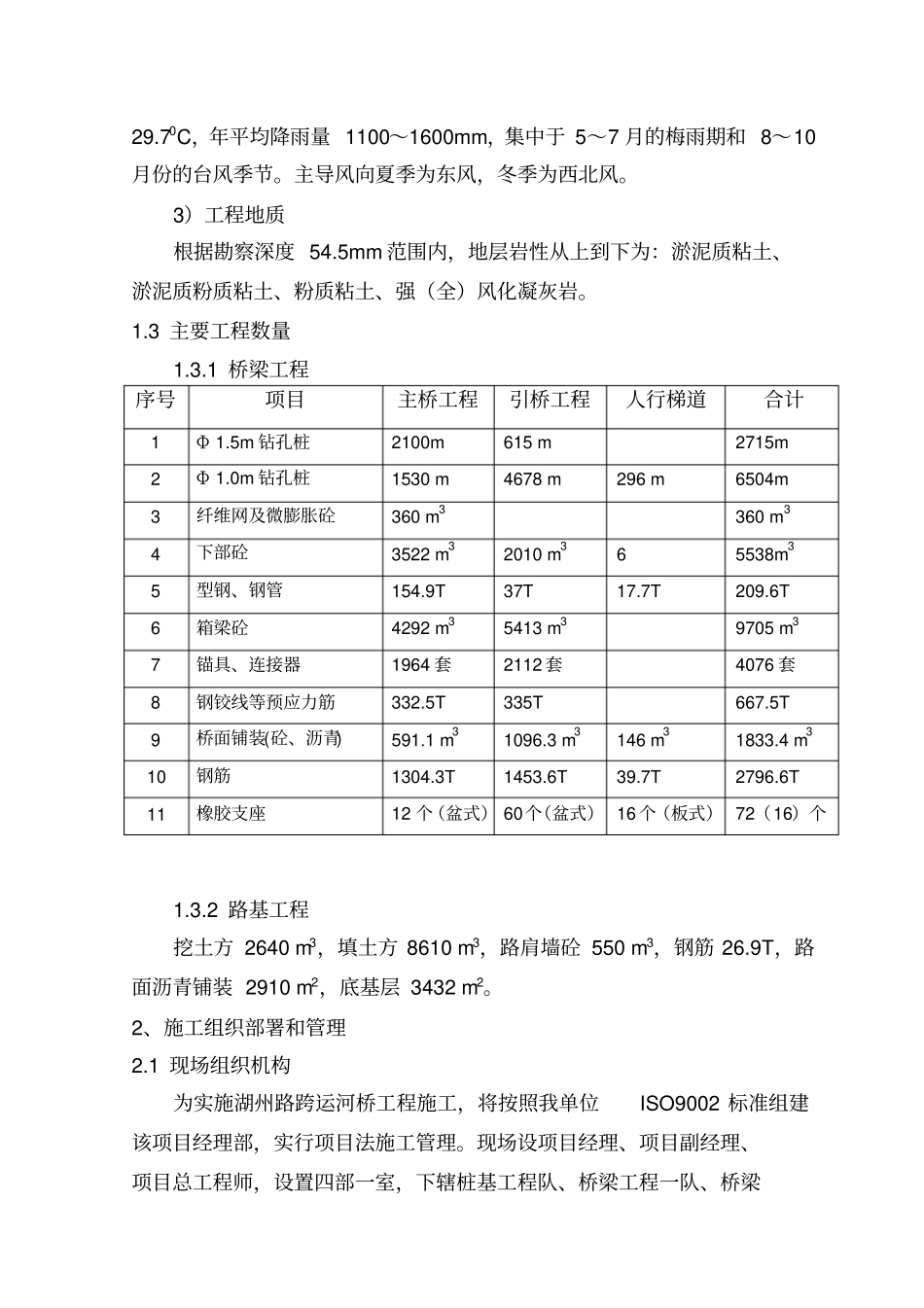

预应力砼连续箱梁桥施工组织设计_第2页
2/49

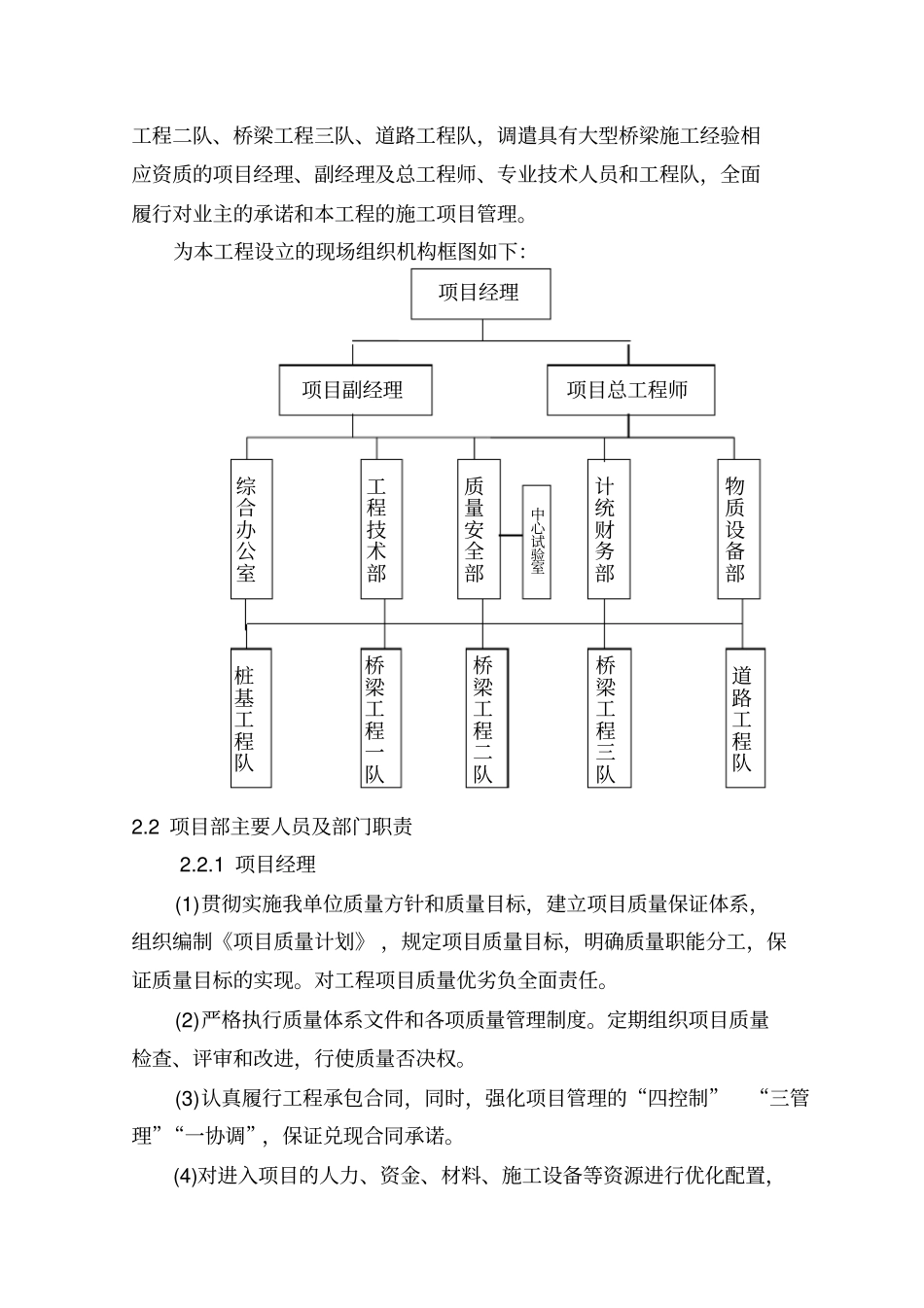

预应力砼连续箱梁桥施工组织设计_第3页
3/49
一、施 工 组 织 体 系1、工程概况湖州路跨运河桥工程是杭州市重点工程,是湖州路沟通运河东西两岸的主要通道, 位于杭州市小河路、 金华路区间 K0+040~K0+640,全长600m,其中桥梁长 471m,主桥为一联( 40+64+52)m 预应力 V 形刚构、预应力砼连续箱梁,桥面宽36m,西侧引桥为一联( 2×22+3×25)m 预应力砼连续箱梁,桥面宽29.1m,东侧引桥为一联( 6×25+2×22)m 预应力砼连续箱梁,桥面宽同西侧引桥。1.1 主要技术标准1)道路等级:城市主干道I级2)计算行车速度: 50km/h 3)设计荷载:汽 -20,挂-100,人群荷载 3.5N/m2 4)桥下净空:跨运河净空≥5.5m,运河最高通航水位:2.38m,通航等级 300T,航道净空 45m,跨丽水路净空≥ 5.0m 5)防震设防:地震裂度6 度,按提高一度采取抗震构造措施6)设计宽度:道路、主桥宽为36m,引桥宽 29.1m 1.2 工程区域自然条件1)地形地貌湖州路位于杭州市西北郊的振宸桥附近,南面靠近杭州高新技术开发区,区域内地形平坦,地面高程4.5m 左右。丽水路为城市次干道,穿越本工程主桥东跨桥下。2)水文气象地下水属潜水类型,稳定水位埋深1.2~2.4m,水位受大气降水和河水位影响,运河常水位高程1.34m。区域为亚热带季风气候区, 温暖湿润,四季分明,年平均气温 15.30C~17.80C,最冷 1 月份平均气温30C~50C,最热 7 月份平均气温27.40C~29.70C,年平均降雨量 1100~1600mm,集中于 5~7 月的梅雨期和 8~10月份的台风季节。主导风向夏季为东风,冬季为西北风。3)工程地质根据勘察深度 54.5mm 范围内,地层岩性从上到下为:淤泥质粘土、淤泥质粉质粘土、粉质粘土、强(全)风化凝灰岩。1.3 主要工程数量1.3.1 桥梁工程序号项目主桥工程引桥工程人行梯道合计1 Φ 1.5m 钻孔桩2100m 615 m 2715m 2 Φ 1.0m 钻孔桩1530 m 4678 m 296 m 6504m 3 纤维网及微膨胀砼360 m3 360 m34 下部砼3522 m32010 m36 5538m35 型钢、钢管154.9T 37T 17.7T 209.6T 6 箱梁砼4292 m35413 m39705 m37 锚具、连接器1964 套2112 套4076 套8 钢铰线等预应力筋332.5T 335T 667.5T 9 桥面铺装(砼、沥青) 591.1 m31096.3 m3146 m31833.4 m310 钢筋1304.3T 1453.6T 39.7T 2796.6T 11 橡胶支座12 个(盆式) 60个(盆式) 16 个(板式) 72(16)个1.3.2 路基工程挖土方 2640 m3,填土方 8610 m3,路肩墙砼 550 m3...
