首层墙体模板安装技术交底VIP专享

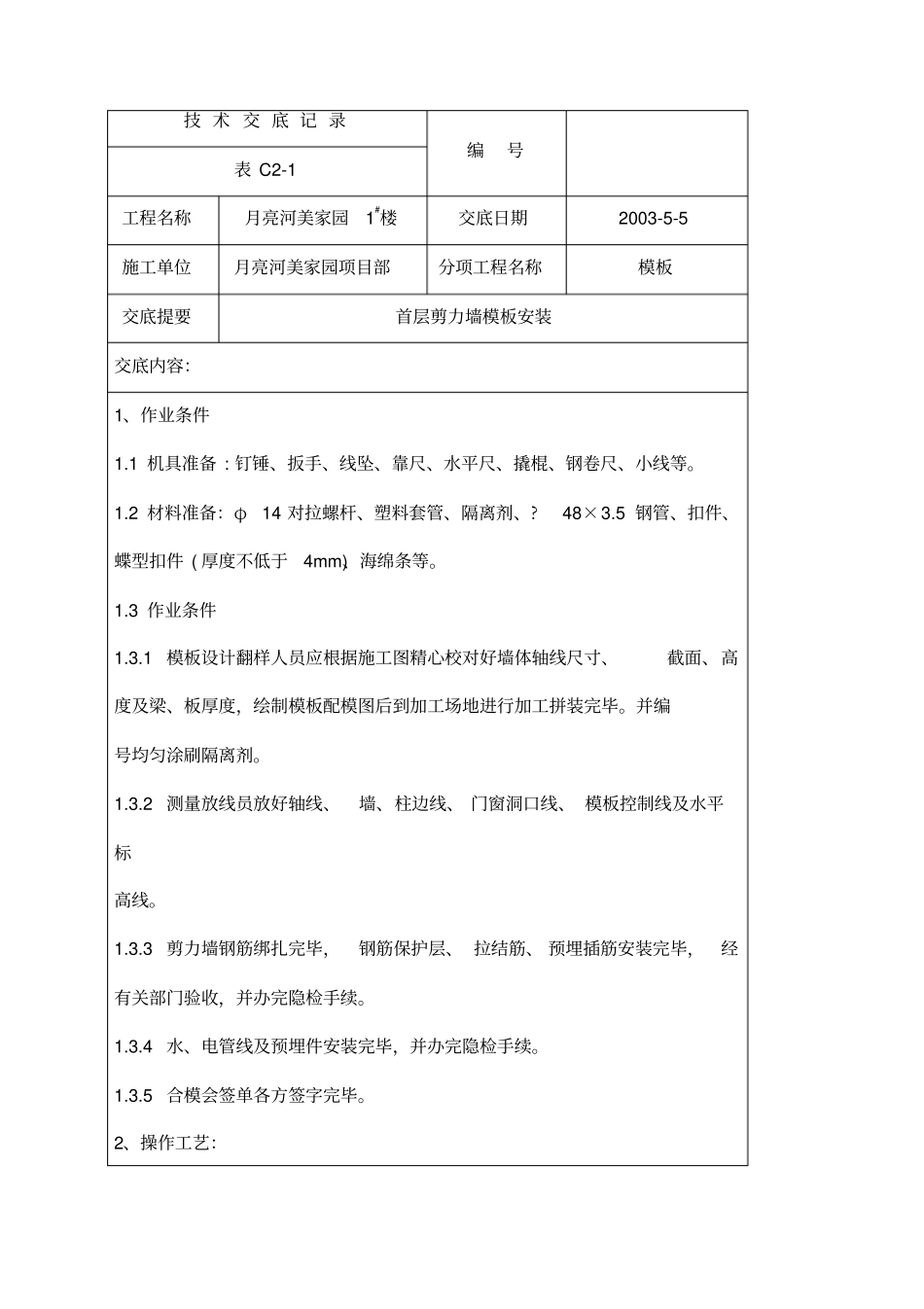

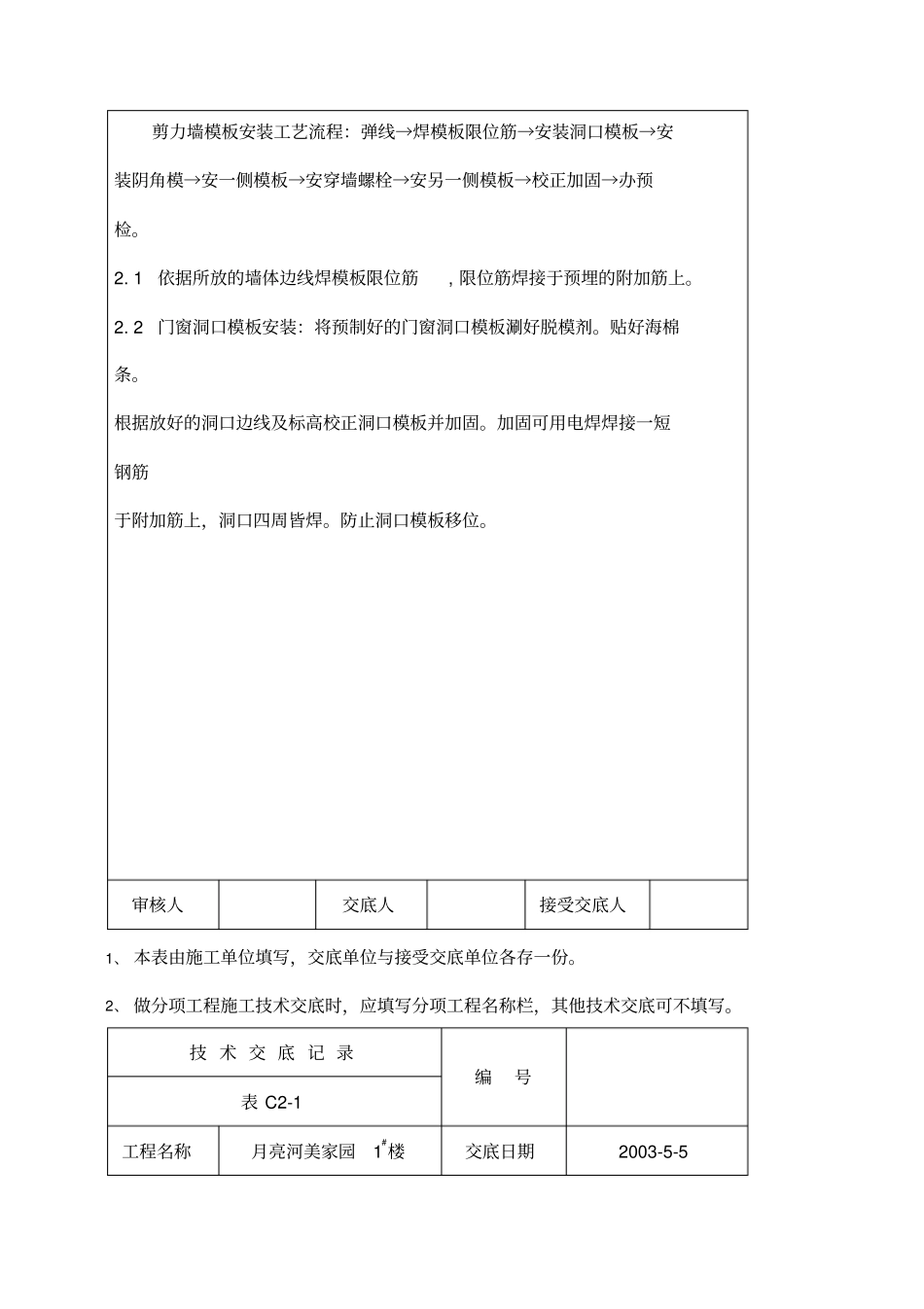

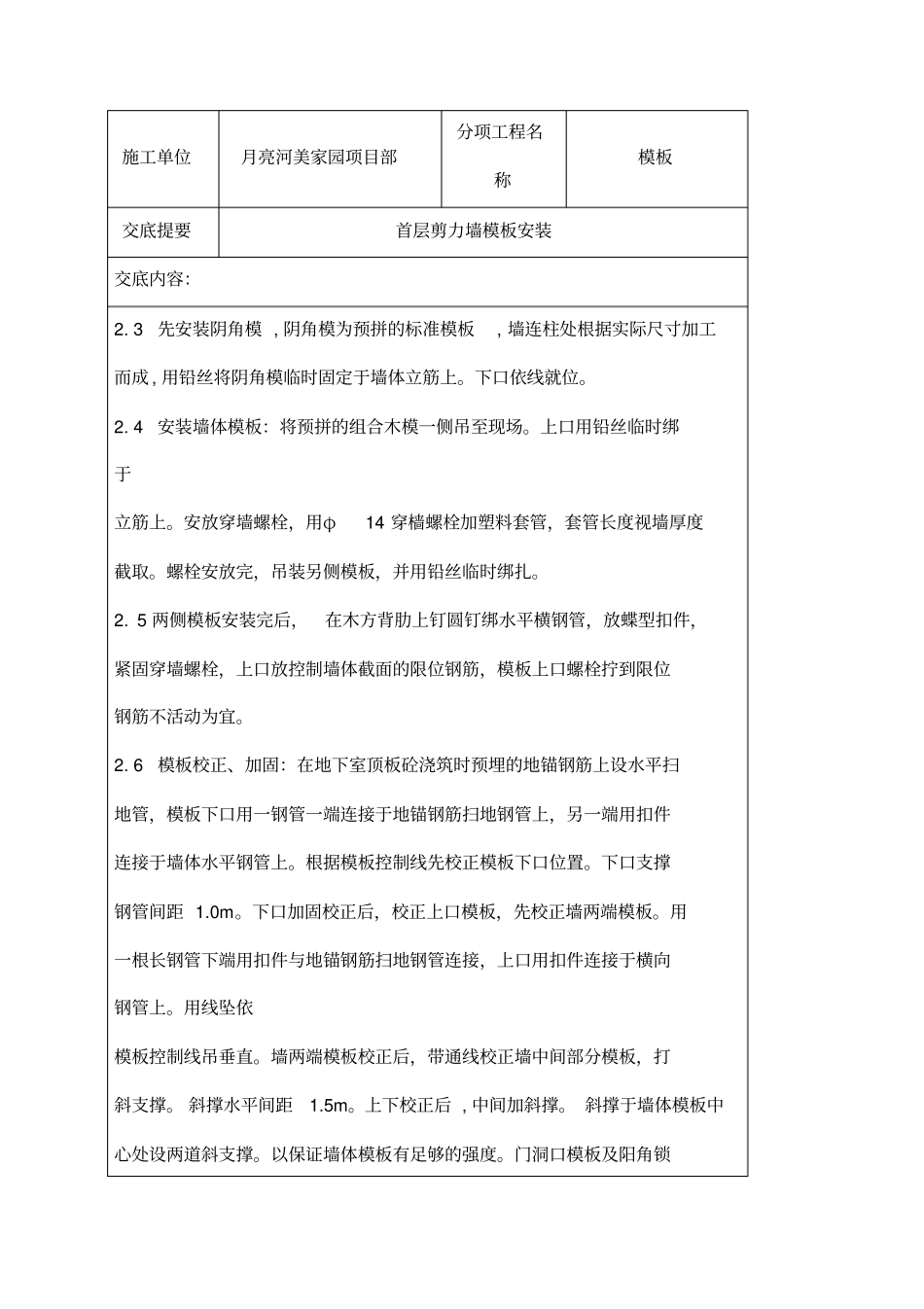

技 术 交 底 记 录编号表 C2-1工程名称月亮河美家园1#楼交底日期2003-5-5施工单位月亮河美家园项目部分项工程名称模板交底提要首层剪力墙模板安装交底内容：1、作业条件1.1 机具准备 : 钉锤、扳手、线坠、靠尺、水平尺、撬棍、钢卷尺、小线等。1.2 材料准备：φ14 对拉螺杆、塑料套管、隔离剂、?48×3.5 钢管、扣件、蝶型扣件 ( 厚度不低于4mm)、海绵条等。1.3 作业条件1.3.1 模板设计翻样人员应根据施工图精心校对好墙体轴线尺寸、截面、高度及梁、板厚度，绘制模板配模图后到加工场地进行加工拼装完毕。并编号均匀涂刷隔离剂。1.3.2 测量放线员放好轴线、墙、柱边线、 门窗洞口线、 模板控制线及水平标高线。1.3.3 剪力墙钢筋绑扎完毕，钢筋保护层、 拉结筋、 预埋插筋安装完毕，经有关部门验收，并办完隐检手续。1.3.4 水、电管线及预埋件安装完毕，并办完隐检手续。1.3.5 合模会签单各方签字完毕。2、操作工艺：剪力墙模板安装工艺流程：弹线→焊模板限位筋→安装洞口模板→安装阴角模→安一侧模板→安穿墙螺栓→安另一侧模板→校正加固→办预检。2. 1依据所放的墙体边线焊模板限位筋, 限位筋焊接于预埋的附加筋上。2. 2门窗洞口模板安装：将预制好的门窗洞口模板涮好脱模剂。贴好海棉条。根据放好的洞口边线及标高校正洞口模板并加固。加固可用电焊焊接一短钢筋于附加筋上，洞口四周皆焊。防止洞口模板移位。审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。技 术 交 底 记 录编号表 C2-1工程名称月亮河美家园1#楼交底日期2003-5-5施工单位月亮河美家园项目部分项工程名称模板交底提要首层剪力墙模板安装交底内容：2. 3先安装阴角模 , 阴角模为预拼的标准模板, 墙连柱处根据实际尺寸加工而成 , 用铅丝将阴角模临时固定于墙体立筋上。下口依线就位。2. 4安装墙体模板：将预拼的组合木模一侧吊至现场。上口用铅丝临时绑于立筋上。安放穿墙螺栓，用φ14 穿樯螺栓加塑料套管，套管长度视墙厚度截取。螺栓安放完，吊装另侧模板，并用铅丝临时绑扎。2. 5 两侧模板安装完后，在木方背肋上钉圆钉绑水平横钢管，放蝶型扣件，紧固穿墙螺栓，上口放控制墙体截面的限位钢筋，模板上口螺栓拧到限位钢筋不活动为宜。2. 6模板校正、加固：在地下室顶板砼浇筑时预埋的地锚钢筋上设水平扫地管，模...
