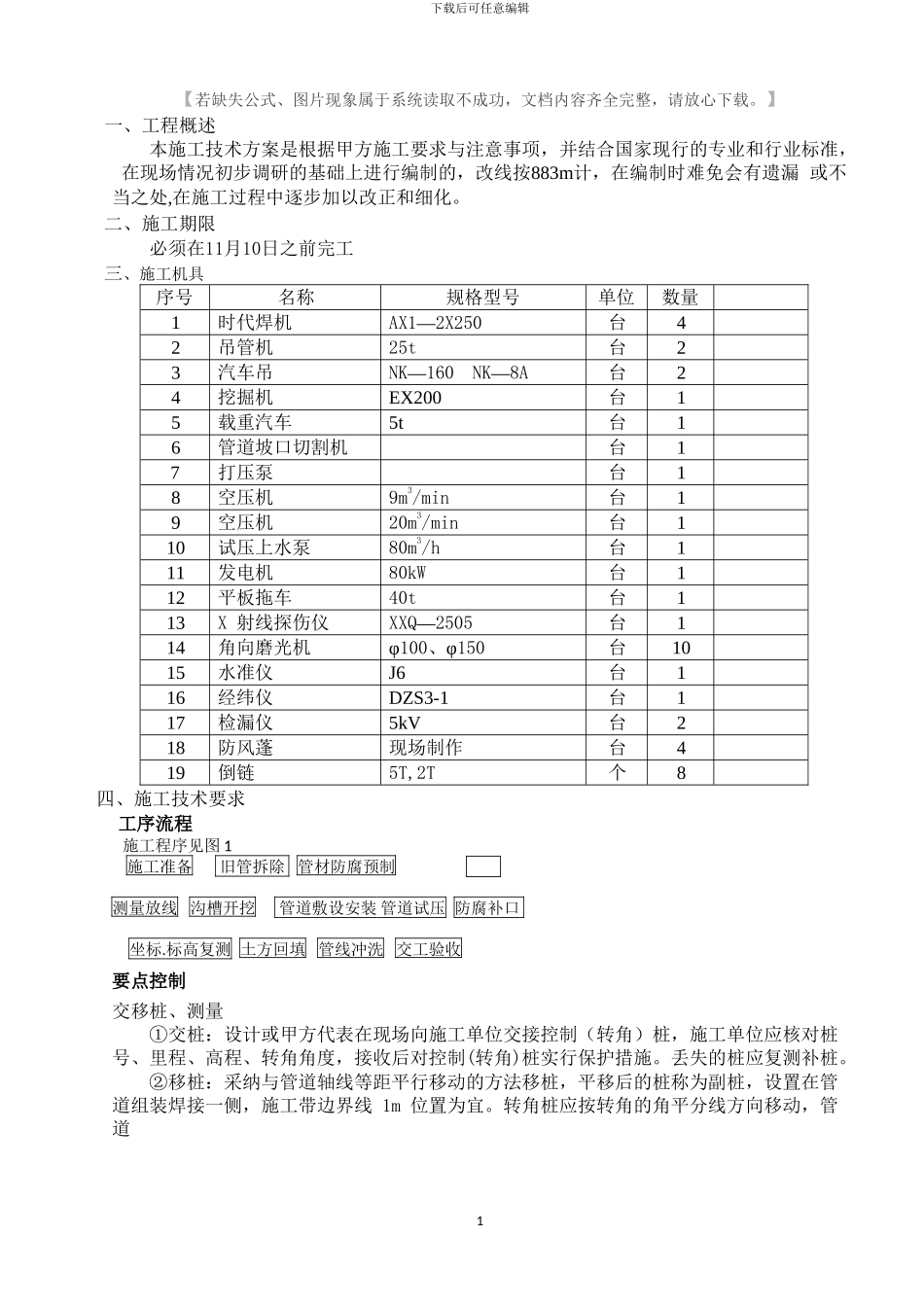

下载后可任意编辑【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。】一、工程概述本施工技术方案是根据甲方施工要求与注意事项，并结合国家现行的专业和行业标准， 在现场情况初步调研的基础上进行编制的，改线按883m计，在编制时难免会有遗漏 或不当之处,在施工过程中逐步加以改正和细化。二、施工期限必须在11月10日之前完工三、施工机具序号名称规格型号单位数量1时代焊机AX1—2X250台42吊管机25t台23汽车吊NK—160NK—8A台24挖掘机EX200台156载重汽车5t台16管道坡口切割机台17打压泵台18空压机9m3/min台19空压机20m3/min台110试压上水泵80m3/h台111发电机80kW台112平板拖车40t台113X 射线探伤仪XXQ—2505台114角向磨光机φ100、φ150台1015水准仪J6台116经纬仪DZS3-1台117检漏仪5kV台218防风蓬现场制作台419倒链5T,2T个8四、施工技术要求工序流程 施工程序见图 1 施工准备 旧管拆除 管材防腐预制 测量放线 沟槽开挖 管道敷设安装 管道试压 防腐补口 坐标.标高复测 土方回填 管线冲洗 交工验收要点控制交移桩、测量①交桩：设计或甲方代表在现场向施工单位交接控制（转角）桩，施工单位应核对桩 号、里程、高程、转角角度，接收后对控制(转角)桩实行保护措施。丢失的桩应复测补桩。②移桩：采纳与管道轴线等距平行移动的方法移桩，平移后的桩称为副桩，设置在管 道组装焊接一侧，施工带边界线 1m 位置为宜。转角桩应按转角的角平分线方向移动，管道1下载后可任意编辑交移桩见图 2 所示意。③测量放线图 2. 管道交桩移桩测量放线的基准点是线路控制桩和各种水准基标。对于交桩后丢失的控制桩和水准基 标，施工时应根据定测资料于施工前采纳测量方法予以恢复。测量人员依据水准基标、定测资料对管道控制桩进行测量放线，并在控制桩上注明桩 号、里程、高程、转角角度等。对于定测资料及平、断面图已标明的地下构筑物和施工测量中新发现的地下构筑物等 应进行调查、勘测、核对准确位置，并在线路与地下构筑物交叉范围两端各 3m 设置标志桩 及警告牌，在桩上注明构筑物类型，埋深及交叉尺寸等数据。根据轴线百米桩和临时占地边界百米桩拉百米绳，定加密桩，撒白灰线。 放线完毕配合甲方及地方部门及时清点障碍物。 2下载后可任意编辑管沟开挖①开挖方法的选择 一般情况下采纳机械方法开挖，利用人工方法清渣。管沟开挖型尺寸；边坡坡度一般设置为 1：1.25，可根据具体的地质情况加大...
