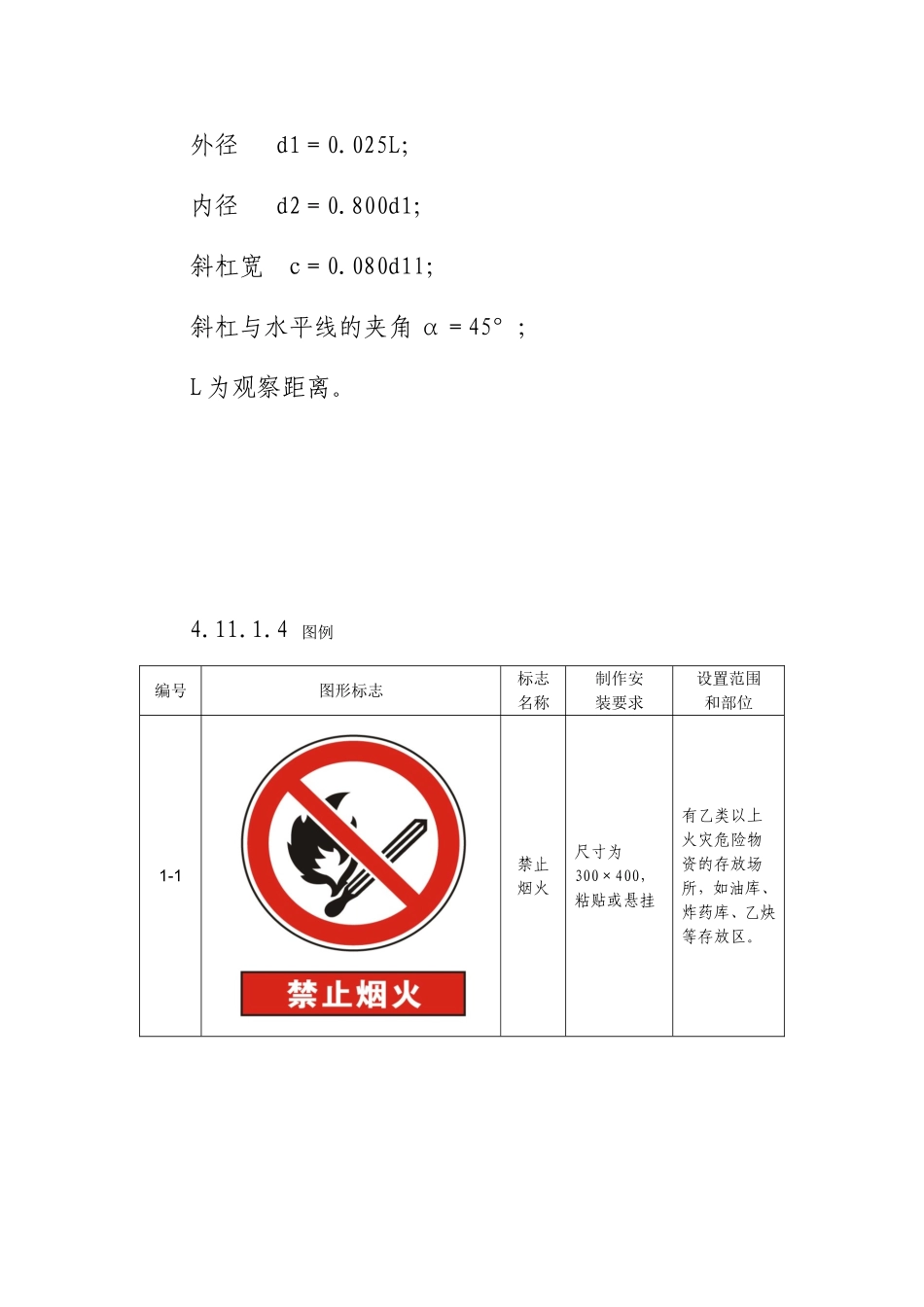

4.11附录：现场安全文明标志图例如无特殊注明，本图例中标志尺寸单位均为毫米。4.11.1禁止标志4.11.1.1禁止标志的含义是禁止人们不安全行为的图形标志。4.11.1.2禁止标志的基本型式是带斜杠的圆边框，如图1所示：图1禁止标志的基本型式4.11.1.3禁止标志基本型式的参数：外径d1＝0.025L；内径d2＝0.800d1；斜杠宽c＝0.080d1l；斜杠与水平线的夹角α＝45°；L为观察距离。4.11.1.4图例编号图形标志标志名称制作安装要求设置范围和部位1-1禁止烟火尺寸为300×400，粘贴或悬挂有乙类以上火灾危险物资的存放场所，如油库、炸药库、乙炔等存放区。1-2禁止放易燃物尺寸为300×400，粘贴或悬挂有乙类以上火灾危险物资的存放场所，如油库、炸药库、乙炔等存放区。1-3禁止合闸尺寸为300×400，粘贴或悬挂用电设备或线路检修时，相应开关处。编号图形标志标志名称制作安装要求设置范围和部位1-4禁止触摸尺寸为300×400，粘贴或悬挂高压电源或用电设备、有毒及腐蚀性物品存放处、高温、高速运转设备运行区。如变压器、配电柜等。1-5禁止攀登尺寸为300×400，粘贴或悬挂不允许攀爬的建筑物、临时设施等。如危险建筑、电杆、塔吊等。1-6禁止跳下尺寸为300×400，粘贴或悬挂高空作业平台、护栏或水中作业平台、深基坑施工现场等。编号图形标志标志名称制作安装要求设置范围和部位1-7禁止入内尺寸为300×400，粘贴或悬挂易造成事故或对人员有伤害的场所。如配电室、炸药库等。1-8禁止停留尺寸为300×400，粘贴或悬挂易发生落物或其他伤害的施工现场。如移动模架、支架施工下方、龙门吊、塔吊作业区内、危险道口等场所。1-9禁止堆码物品、阻塞尺寸为300×400，粘贴或悬挂施工作业平台、应急通道、安全通道等处所。编号图形标志标志名称制作安装要求设置范围和部位1-10禁止抛物尺寸为300×400，粘贴或悬挂高空作业现场、深基坑（沟）等抛物易伤人场所。1-11禁止吊斗乘人尺寸为300×400，粘贴或悬挂使用吊斗、吊篮等起吊作业现场。1-12限速尺寸为300×400，粘贴、悬挂或竖立。隧道洞口、成洞段等设置5km限速牌；便道、场内道路、便桥、平交道口等需限速处按照GB5768-1999标准要求设置。编号图形标志标志名称制作安装要求设置范围和部位1-13限高尺寸为300×400，白底红字，粘贴或悬挂于限高架上及支撑结构下边缘。跨路、跨河等连续梁、刚构、支架及移动模架施工时设置，具体限制高度根据结构下净空高度自行确定。1-14限宽尺寸为300×400，粘贴或悬挂跨路、跨河等连续梁、刚构、支架及移动模架施工时及便桥等处，具体限制宽度度根据结构允许通行宽度度自行确定。1-15限重尺寸为300×400，粘贴或悬挂便桥、便涵等临时设施或其他有承重要求的构造物两端，具体限重数根据现场实际确定。编号图形标志标志名称制作安装要求设置范围和部位1-16禁止掉落焊花尺寸为300×400，白底红字，粘贴或悬挂跨越通航河道、铁路、公路等施焊场所。1-17禁止翻越尺寸为300×400，白底红字，粘贴或悬挂翻越后易造成意外伤害的临边、临空、、水上作业平台、临近既有线护栏、围墙等处所。1-18禁止向水中排放泥浆尺寸为300×400，白底红字，粘贴或悬挂水上或临近水源施工作业场所。编号图形标志标志名称制作安装要求设置范围和部位1-19禁止倾倒垃圾尺寸为300×400，白底红字，粘贴或悬挂水上或临近水源施工作业场所或风景保护区、地方有相关规定场所。1-20禁止排放油污尺寸为300×400，白底红字，粘贴或悬挂水上或临近水源施工作业场所或风景保护区、地方有相关规定场所。1-21施工重地，闲人免进尺寸为300×400，白底红字，粘贴或悬挂拌合站、钢筋加工场、制梁场、轨道板场、隧道等封闭或半封闭施工场地出入口、重点部位。编号图形标志标志名称制作安装要求设置范围和部位1-22机房重地，闲人免进尺寸为300×400，白底红字，粘贴或悬挂施工现场的控制室、发电机房、抽水机房等场所。1-23锅炉重地，闲人免进尺寸为300×400，白底红字，粘贴或悬挂锅炉房出入口处。1-24禁止曝晒尺寸为300×400，白底红字，粘贴或悬挂使用氧气、乙炔等易燃易爆气体处所。4.11.2警告标志4.11.2.1警告标志的基本含义是提醒人们对周围环境引起注意，以避免...
