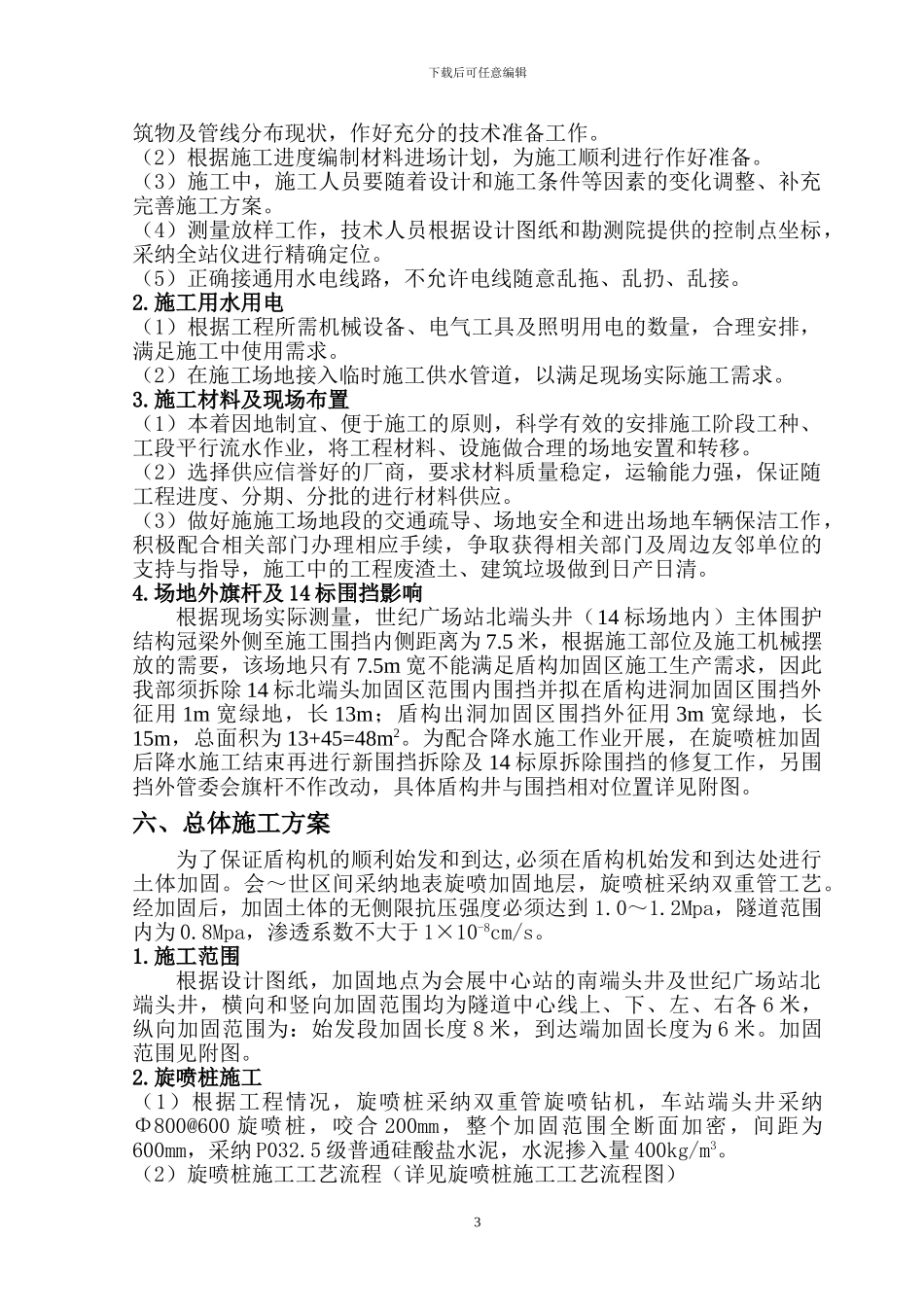

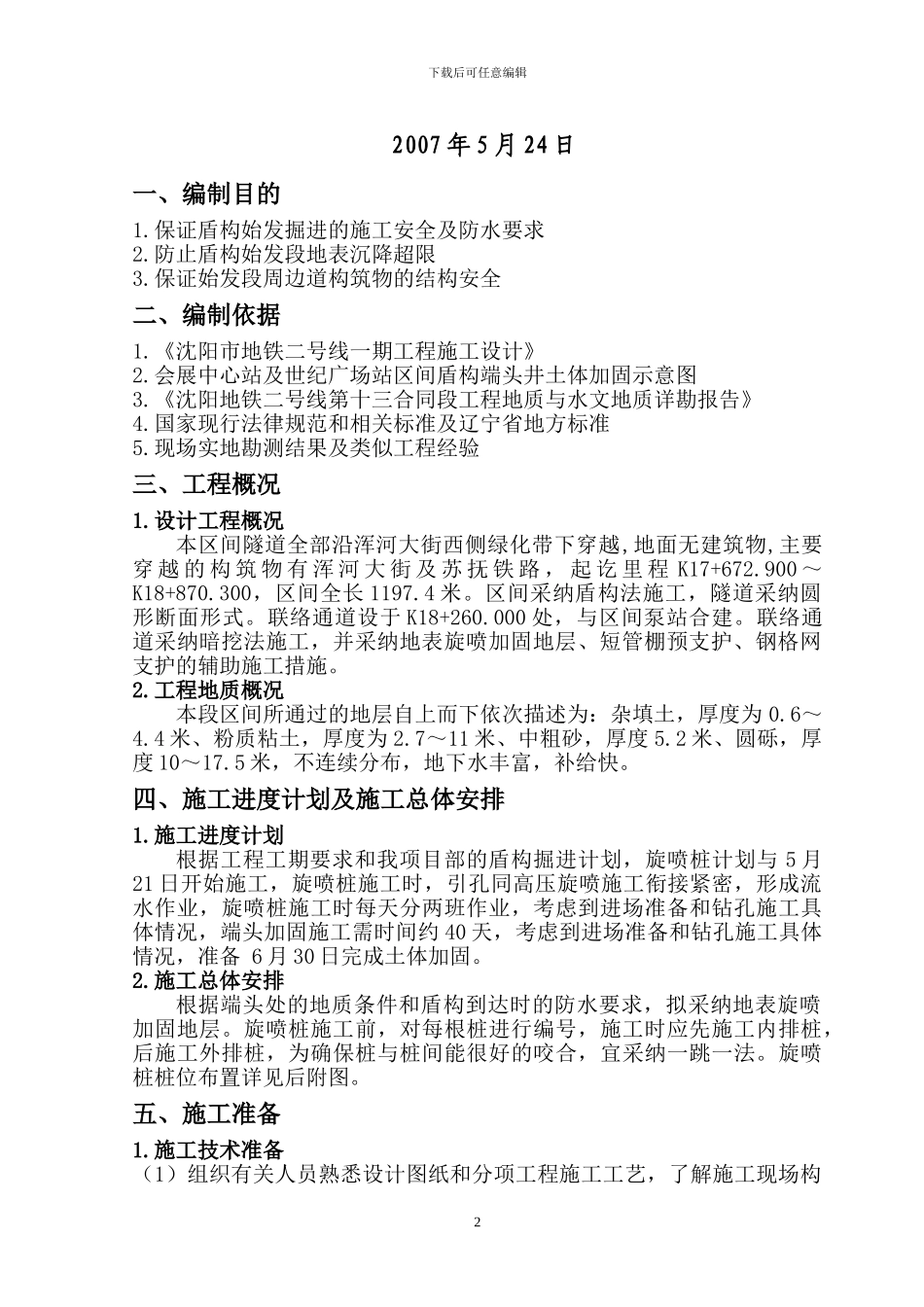

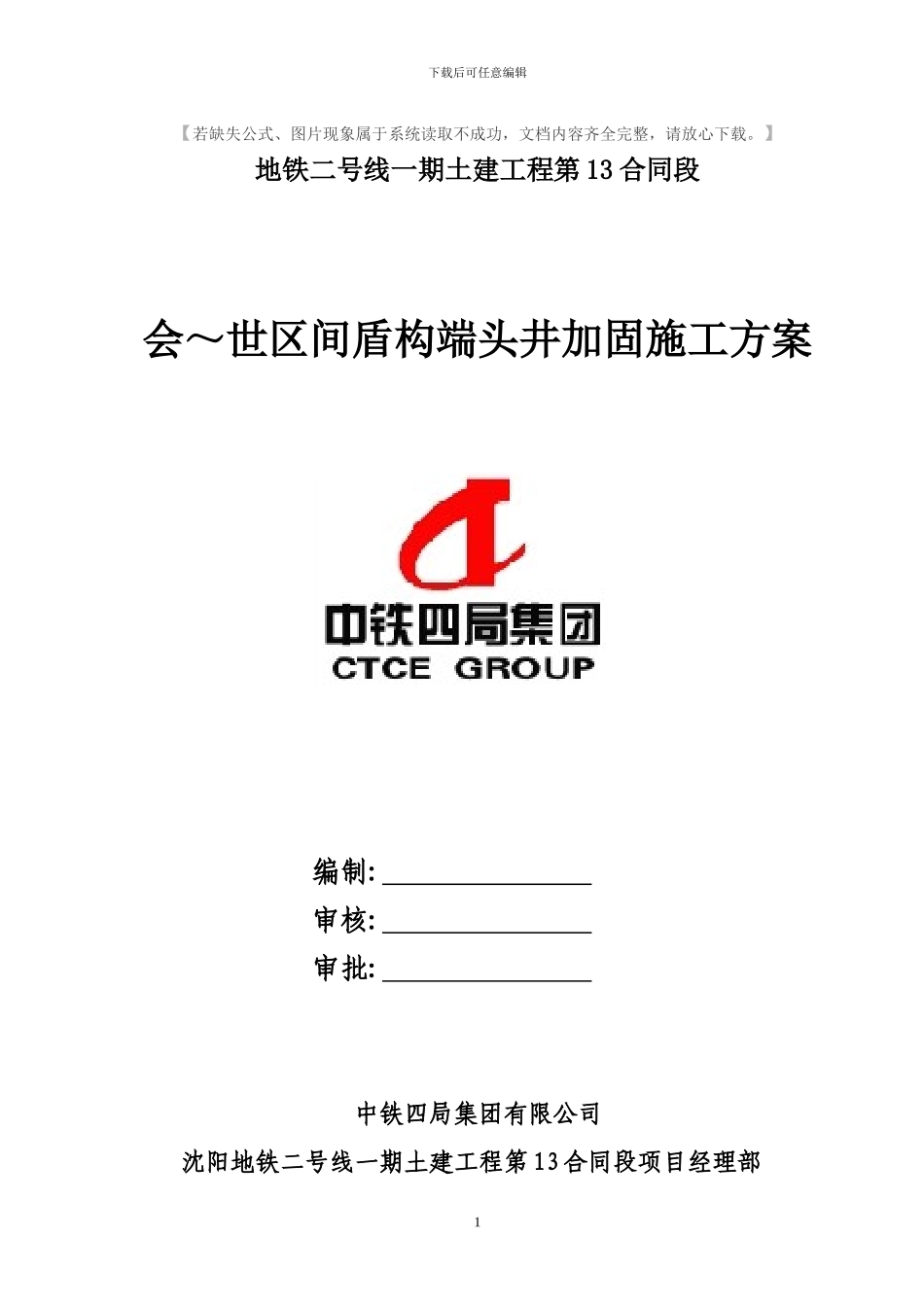

下载后可任意编辑【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。】地铁二号线一期土建工程第 13 合同段会～世区间盾构端头井加固施工方案编制: 审核: 审批: 中铁四局集团有限公司沈阳地铁二号线一期土建工程第 13 合同段项目经理部1下载后可任意编辑2007 年 5 月 24 日一、编制目的1.保证盾构始发掘进的施工安全及防水要求2.防止盾构始发段地表沉降超限3.保证始发段周边道构筑物的结构安全二、编制依据1.《沈阳市地铁二号线一期工程施工设计》2.会展中心站及世纪广场站区间盾构端头井土体加固示意图3.《沈阳地铁二号线第十三合同段工程地质与水文地质详勘报告》4.国家现行法律规范和相关标准及辽宁省地方标准5.现场实地勘测结果及类似工程经验三、工程概况1.设计工程概况本区间隧道全部沿浑河大街西侧绿化带下穿越,地面无建筑物,主要穿 越 的 构 筑 物 有 浑 河 大 街 及 苏 抚 铁 路 ， 起 讫 里 程 K17+672.900 ～K18+870.300，区间全长 1197.4 米。区间采纳盾构法施工，隧道采纳圆形断面形式。联络通道设于 K18+260.000 处，与区间泵站合建。联络通道采纳暗挖法施工，并采纳地表旋喷加固地层、短管棚预支护、钢格网支护的辅助施工措施。2.工程地质概况本段区间所通过的地层自上而下依次描述为：杂填土，厚度为 0.6～4.4 米、粉质粘土，厚度为 2.7～11 米、中粗砂，厚度 5.2 米、圆砾，厚度 10～17.5 米，不连续分布，地下水丰富，补给快。四、施工进度计划及施工总体安排1.施工进度计划根据工程工期要求和我项目部的盾构掘进计划，旋喷桩计划与 5 月21 日开始施工，旋喷桩施工时，引孔同高压旋喷施工衔接紧密，形成流水作业，旋喷桩施工时每天分两班作业，考虑到进场准备和钻孔施工具体情况，端头加固施工需时间约 40 天，考虑到进场准备和钻孔施工具体情况，准备 6 月 30 日完成土体加固。2.施工总体安排根据端头处的地质条件和盾构到达时的防水要求，拟采纳地表旋喷加固地层。旋喷桩施工前，对每根桩进行编号，施工时应先施工内排桩，后施工外排桩，为确保桩与桩间能很好的咬合，宜采纳一跳一法。旋喷桩桩位布置详见后附图。五、施工准备1.施工技术准备（1）组织有关人员熟悉设计图纸和分项工程施工工艺，了解施工现场构2下载后可任意编辑筑物及管线分布现状，作好充分的技术准备工作。（2）根据施工进度编制材料进场计划，为施工顺利进行作好准备。（3...
