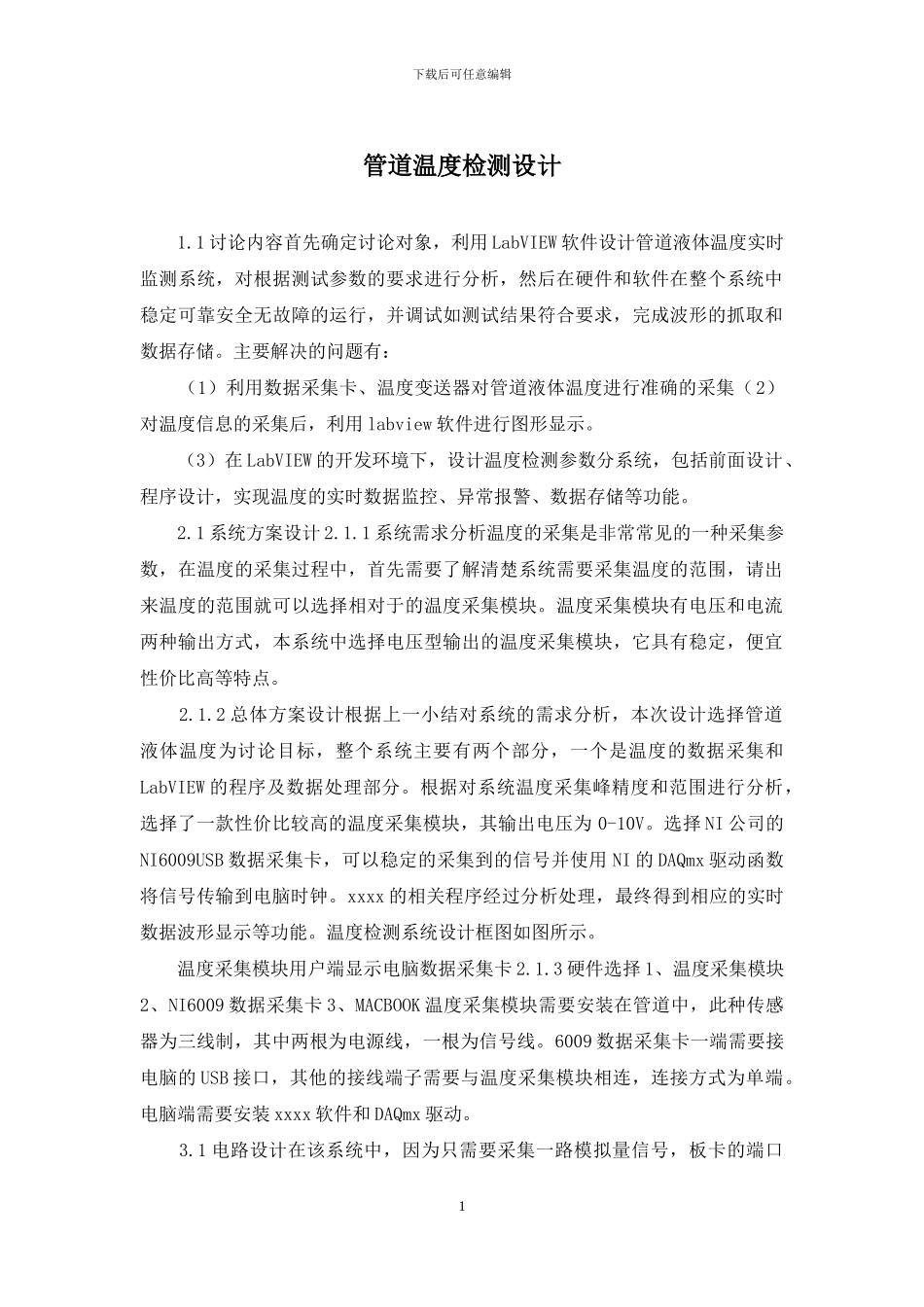

管道温度检测设计

下载后可任意编辑管道温度检测设计 1.1 讨论内容首先确定讨论对象，利用 LabVIEW 软件设计管道液体温度实时监测系统，对根据测试参数的要求进行分析，然后在硬件和软件在整个系统中稳定可靠安全无故障的运行，并调试如测试结果符合要求，完成波形的抓取和数据存储。主要解决的问题有： （1）利用数据采集卡、温度变送器对管道液体温度进行准确的采集（2）对温度信息的采集后，利用 labview 软件进行图形显示。 （3）在 LabVIEW 的开发环境下，设计温度检测参数分系统，包括前面设计、程序设计，实现温度的实时数据监控、异常报警、数据存储等功能。 2.1 系统方案设计 2.1.1 系统需求分析温度的采集是非常常见的一种采集参数，在温度的采集过程中，首先需要了解清楚系统需要采集温度的范围，请出来温度的范围就可以选择相对于的温度采集模块。温度采集模块有电压和电流两种输出方式，本系统中选择电压型输出的温度采集模块，它具有稳定，便宜性价比高等特点。 2.1.2 总体方案设计根据上一小结对系统的需求分析，本次设计选择管道液体温度为讨论目标，整个系统主要有两个部分，一个是温度的数据采集和LabVIEW 的程序及数据处理部分。根据对系统温度采集峰精度和范围进行分析，选择了一款性价比较高的温度采集模块，其输出电压为 0-10V。选择 NI 公司的NI6009USB 数据采集卡，可以稳定的采集到的信号并使用 NI 的 DAQmx 驱动函数将信号传输到电脑时钟。xxxx 的相关程序经过分析处理，最终得到相应的实时数据波形显示等功能。温度检测系统设计框图如图所示。 温度采集模块用户端显示电脑数据采集卡 2.1.3 硬件选择 1、温度采集模块2、NI6009 数据采集卡 3、MACBOOK 温度采集模块需要安装在管道中，此种传感器为三线制，其中两根为电源线，一根为信号线。6009 数据采集卡一端需要接电脑的 USB 接口，其他的接线端子需要与温度采集模块相连，连接方式为单端。电脑端需要安装 xxxx 软件和 DAQmx 驱动。 3.1 电路设计在该系统中，因为只需要采集一路模拟量信号，板卡的端口1下载后可任意编辑也是标准端口，因此接线方式是非常简单的。 温度采集模块 NI6009 电脑 24V0V 信号线 USB 接口第 4 章软件设计与实现虚拟仪器的图形化语言和数据流的编程思想能够自然地显示管道液体温度的参数，同时它能够很直观在界面上显示数据。使用户能够轻松地查看实时数据并且还能够对输出参数进行控制。本章节介绍本次设...
