纵二河桥施工方案

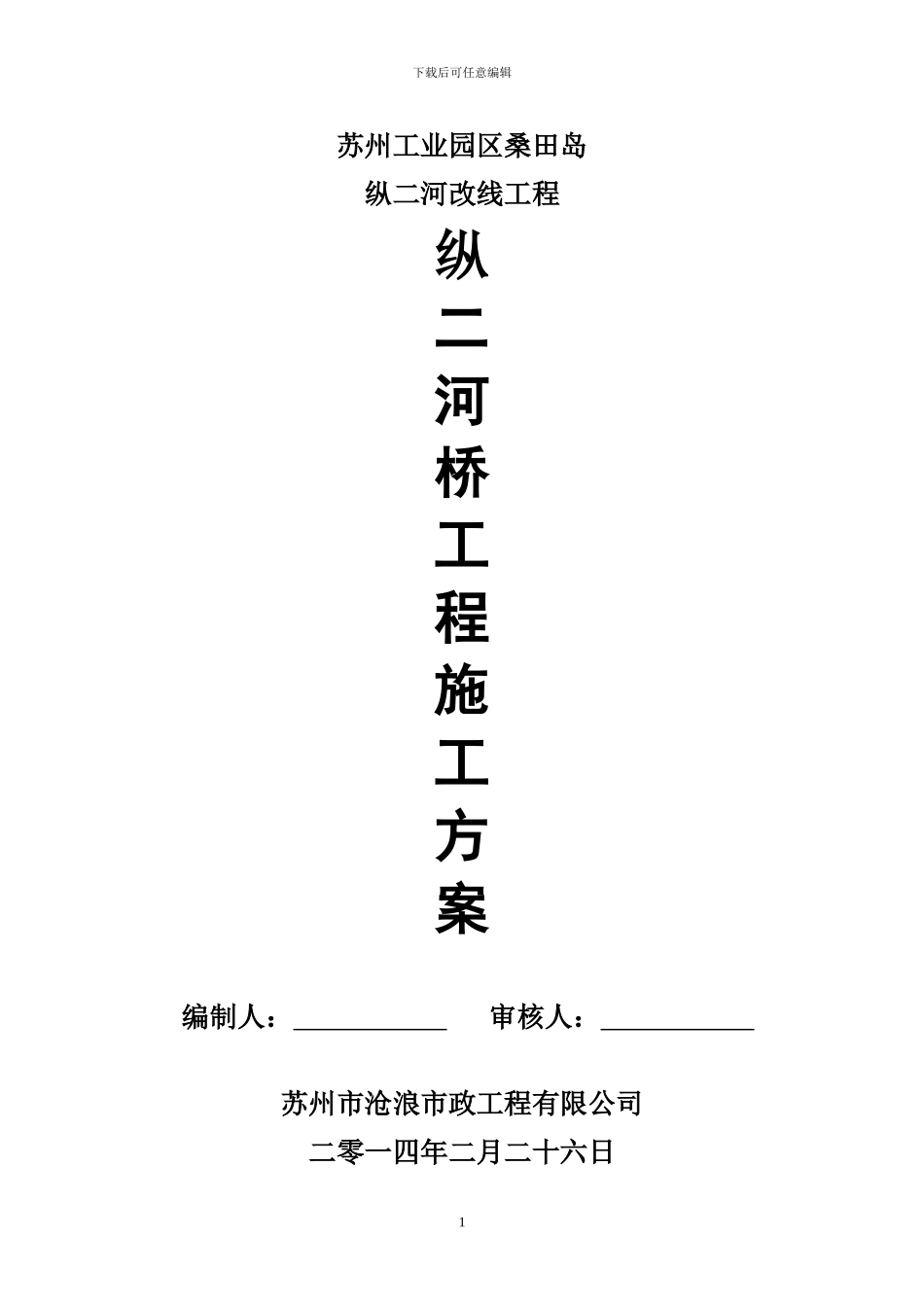

纵二河桥施工方案_第1页
1/28

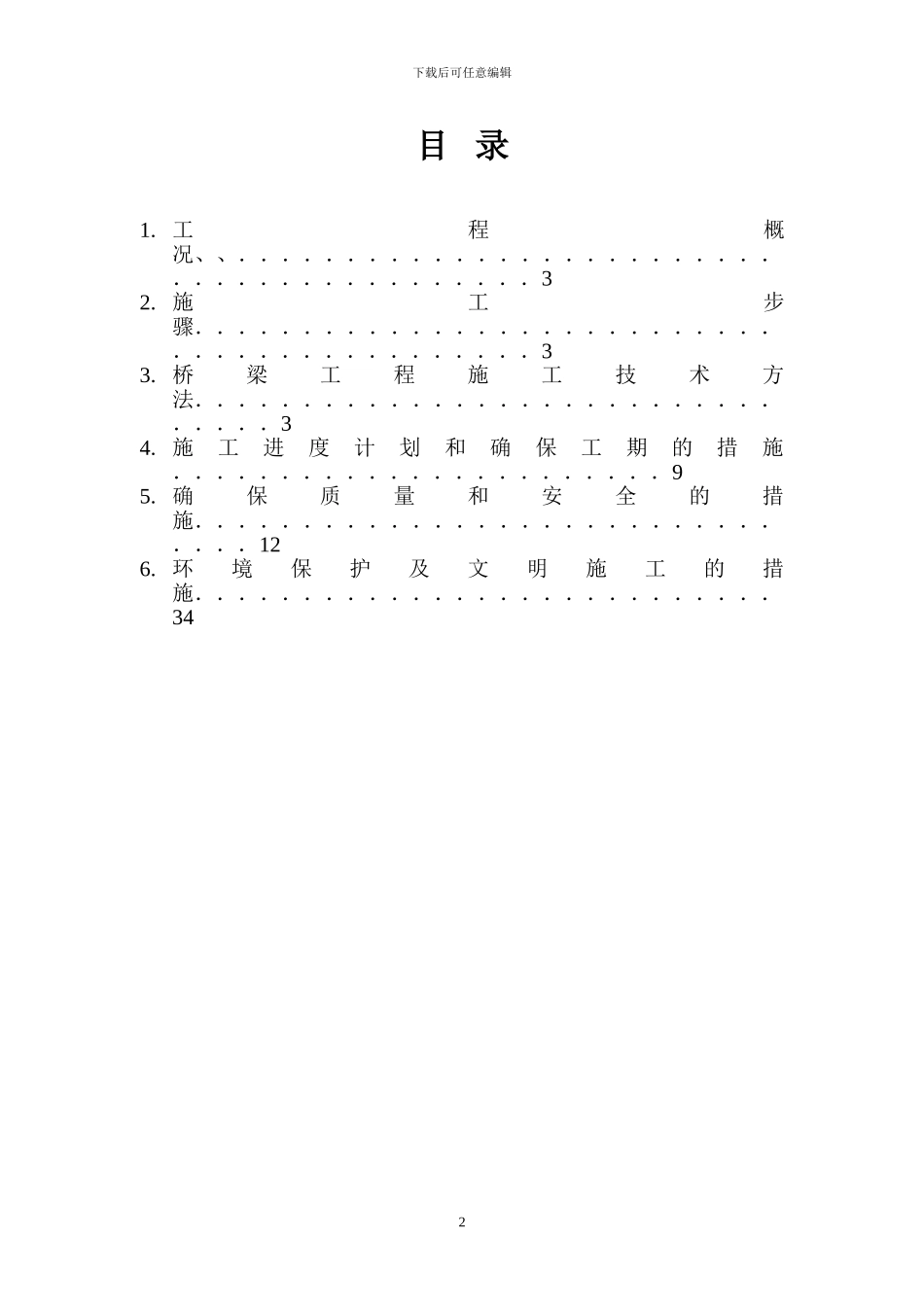

纵二河桥施工方案_第2页
2/28

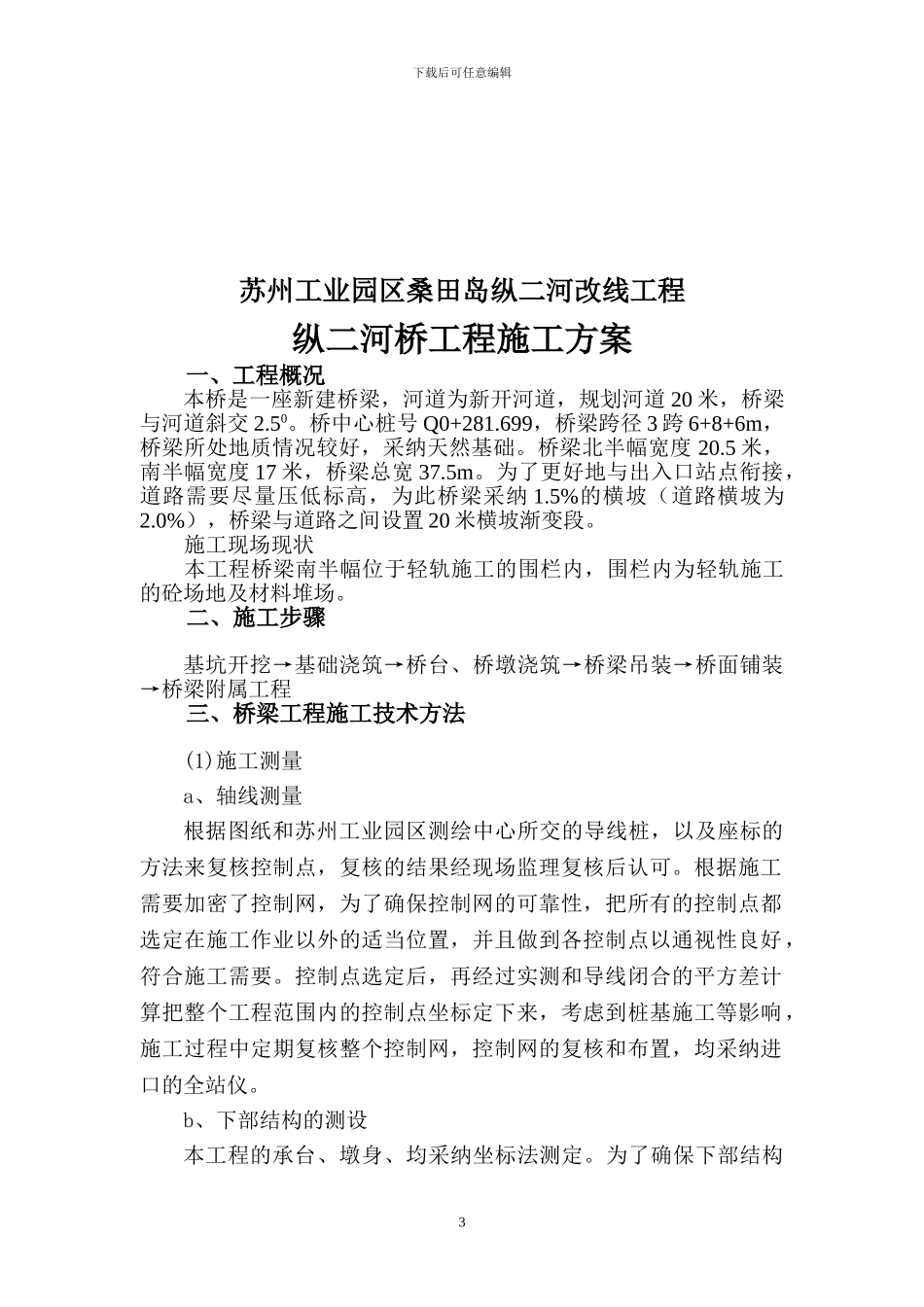

纵二河桥施工方案_第3页
3/28
下载后可任意编辑苏州工业园区桑田岛纵二河改线工程纵二河桥工程施工方案编制人: 审核人: 苏州市沧浪市政工程有限公司二零一四年二月二十六日1下载后可任意编辑目 录1. 工程概况、、..........................................32. 施工步骤............................................33. 桥梁工程施工技术方法................................34. 施工进度计划和确保工期的措施 .......................95. 确保质量和安全的措施...............................126. 环境保护及文明施工的措施...........................342下载后可任意编辑苏州工业园区桑田岛纵二河改线工程纵二河桥工程施工方案一、工程概况本桥是一座新建桥梁,河道为新开河道,规划河道 20 米,桥梁与河道斜交 2.50。桥中心桩号 Q0+281.699,桥梁跨径 3 跨 6+8+6m,桥梁所处地质情况较好,采纳天然基础。桥梁北半幅宽度 20.5 米,南半幅宽度 17 米,桥梁总宽 37.5m。为了更好地与出入口站点衔接,道路需要尽量压低标高,为此桥梁采纳 1.5%的横坡(道路横坡为2.0%),桥梁与道路之间设置 20 米横坡渐变段。施工现场现状本工程桥梁南半幅位于轻轨施工的围栏内,围栏内为轻轨施工的砼场地及材料堆场。二、施工步骤基坑开挖→基础浇筑→桥台、桥墩浇筑→桥梁吊装→桥面铺装→桥梁附属工程三、桥梁工程施工技术方法(1)施工测量a、轴线测量根据图纸和苏州工业园区测绘中心所交的导线桩,以及座标的方法来复核控制点,复核的结果经现场监理复核后认可。根据施工需要加密了控制网,为了确保控制网的可靠性,把所有的控制点都选定在施工作业以外的适当位置,并且做到各控制点以通视性良好,符合施工需要。控制点选定后,再经过实测和导线闭合的平方差计算把整个工程范围内的控制点坐标定下来,考虑到桩基施工等影响,施工过程中定期复核整个控制网,控制网的复核和布置,均采纳进口的全站仪。b、下部结构的测设本工程的承台、墩身、均采纳坐标法测定。为了确保下部结构3下载后可任意编辑的测设精度,尽量从控制点直接测设墩位,只要控制点能通视放样位置,尽量不设中间点,宁可计算时多算几个点,在放样时就减少了需转点来测设桥墩位置...
