自切、后扩、化学锚栓文字说明书

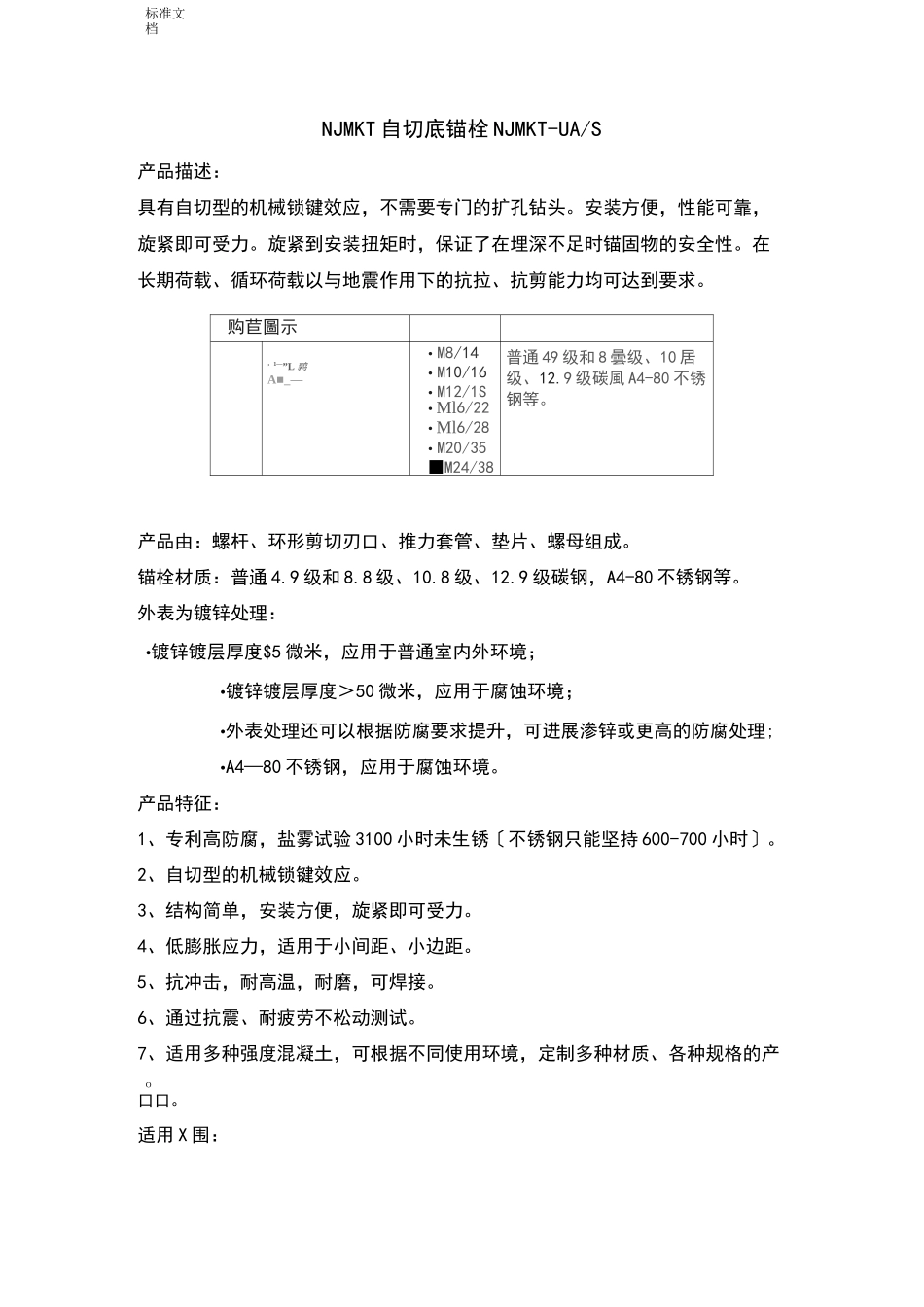

标准文档NJMKT 自切底锚栓 NJMKT-UA/S产品描述：具有自切型的机械锁键效应，不需要专门的扩孔钻头。安装方便，性能可靠，旋紧即可受力。旋紧到安装扭矩时，保证了在埋深不足时锚固物的安全性。在长期荷载、循环荷载以与地震作用下的抗拉、抗剪能力均可达到要求。购苣圖示，1—”L 鹑A■_—• M8/14• M10/16• M12/1S• Ml6/22• Ml6/28• M20/35■M24/38普通 49 级和 8 曇级、10 居级、12.9 级碳風 A4-80 不锈钢等。产品由：螺杆、环形剪切刃口、推力套管、垫片、螺母组成。锚栓材质：普通 4.9 级和 8.8 级、10.8 级、12.9 级碳钢，A4-80 不锈钢等。外表为镀锌处理：•镀锌镀层厚度$5 微米，应用于普通室内外环境；•镀锌镀层厚度＞50 微米，应用于腐蚀环境；•外表处理还可以根据防腐要求提升，可进展渗锌或更高的防腐处理;•A4—80 不锈钢，应用于腐蚀环境。产品特征：1、专利高防腐，盐雾试验 3100 小时未生锈〔不锈钢只能坚持 600-700 小时〕。2、自切型的机械锁键效应。3、结构简单，安装方便，旋紧即可受力。4、低膨胀应力，适用于小间距、小边距。5、抗冲击，耐高温，耐磨，可焊接。6、通过抗震、耐疲劳不松动测试。7、适用多种强度混凝土，可根据不同使用环境，定制多种材质、各种规格的产O口口。适用 X 围：标准文档1. 各种幕墙结构和钢结构等不同支撑的连接和固定。标准文档11nrAiAW心:•UaD--■1111■■--•・亠r>.■・・・!；--』，T_h■d•F'・L1]111>■■Erp■T4I!/■7-.1 皿・12. 工业厂房，起重机，核电站等大型设备的安装和固定。3. 民用建筑各种管道如水电管道，消防管道的安装和固定。4•桥梁，铁路，隧道，地铁中各类管道，线缆支架的安装固定。5•隔音板和其他挡护板的安装与固定。6•防盗门，防火门，防盗窗的安装。安装说明：A：预置式安装1 用普通的冲击钻根据锚栓的规格型号的要求来确定钻孔深度，和钻孔直径。2•采用手动泵或气动泵来进展清孔，孔内必须清理干净。3. 安装前，先将锚栓的各个部件拧紧，保证各组件不松动，然后插入打好的孔中。4. 用扭力扳手把锚栓螺母拧紧。5•松开锚栓上的螺母，将要固定的联接件安装好，用扭力扳手拧紧螺母。一定要按照所安装锚栓的规格型号所要求施加扭力，达到一定的扭矩后，安装完成。B：穿透式安装：皿」“:儿“」.Ui'O4XI l j - -j 卜标准文档1•用普通的冲击钻根据锚栓的规格型号的要求来确定钻孔深度，和钻孔直径。2•采用手动...
