马目热电吊装专项方案资料

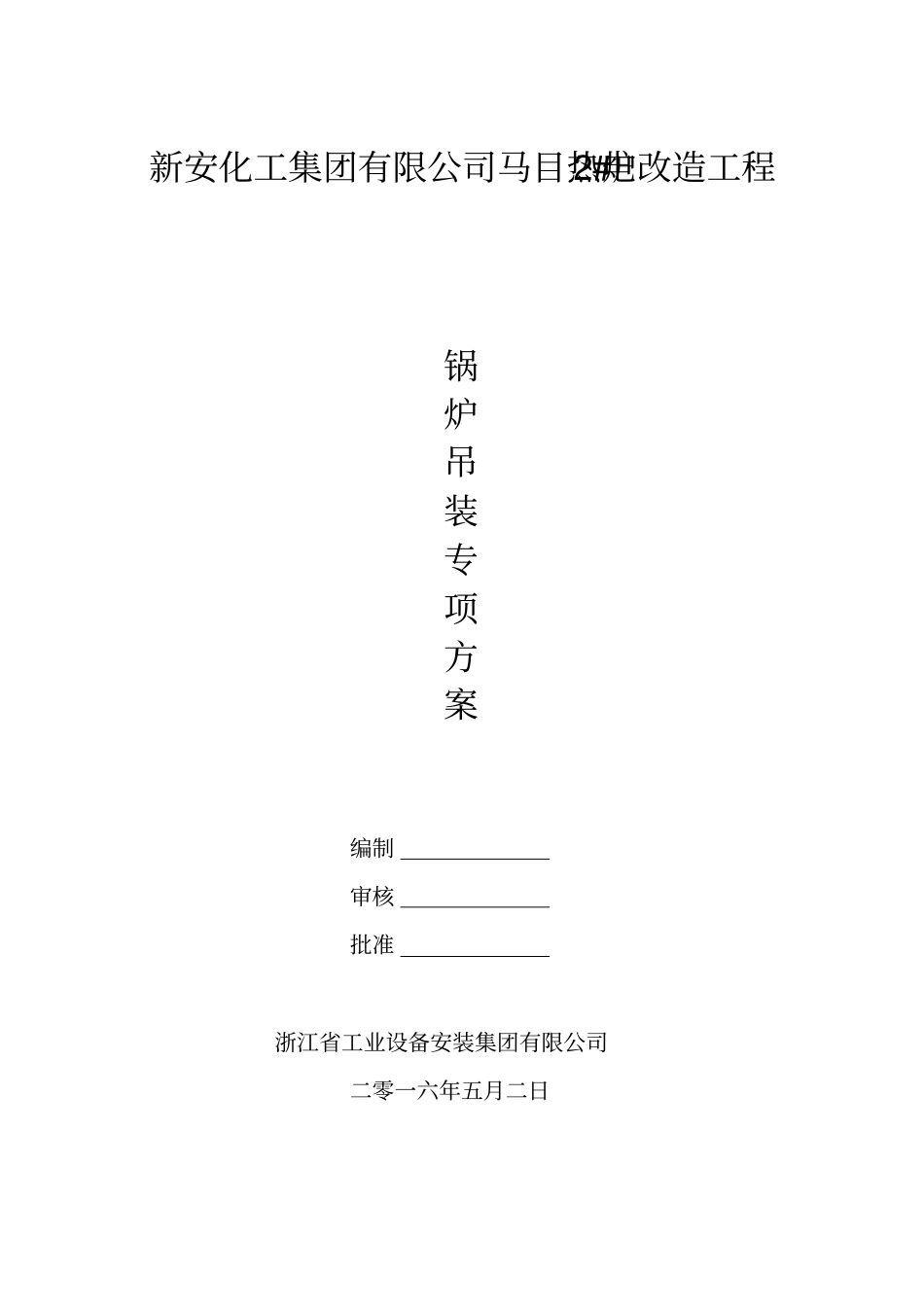

马目热电吊装专项方案资料_第1页
1/15
马目热电吊装专项方案资料_第2页
2/15

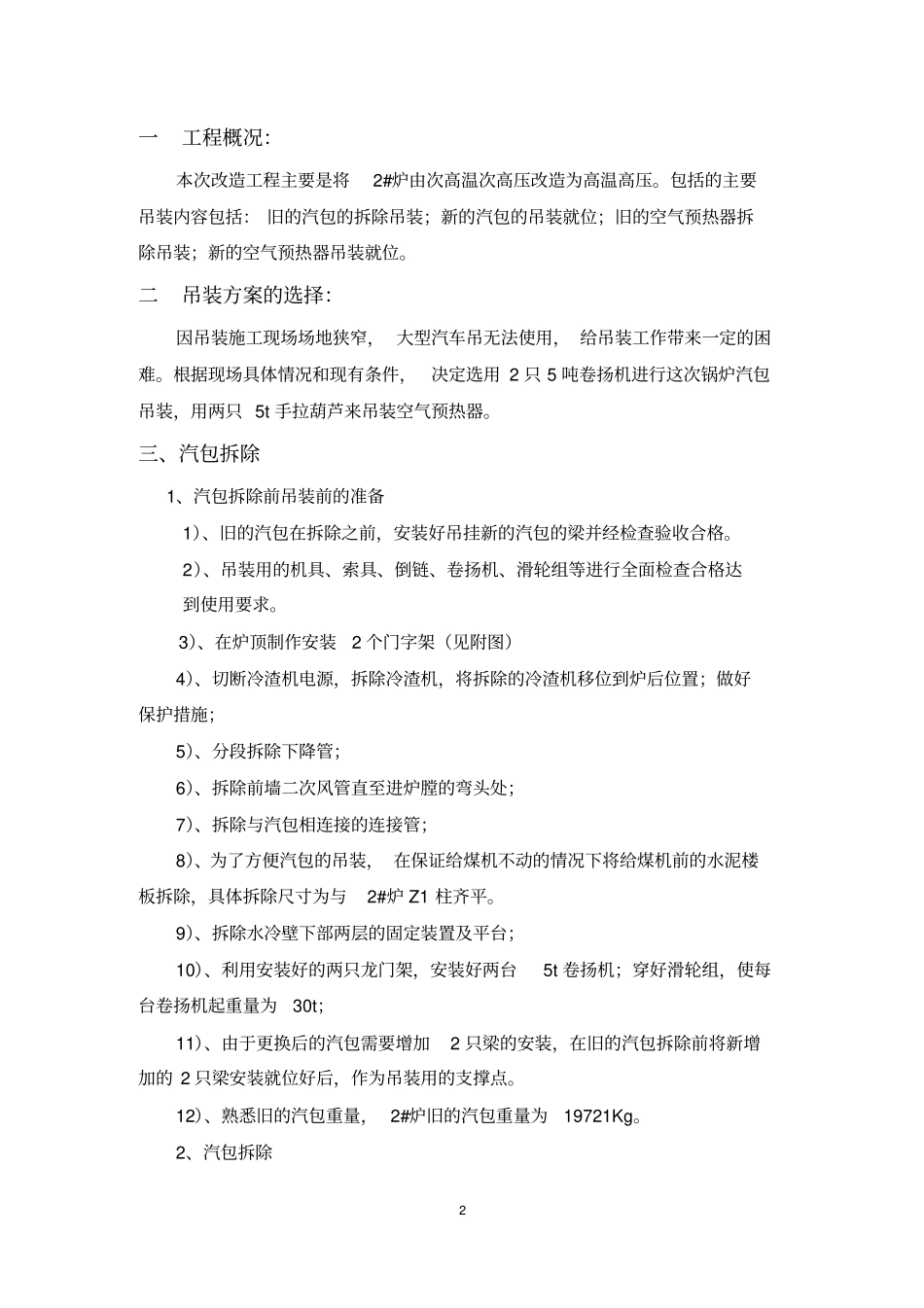

马目热电吊装专项方案资料_第3页
3/15
新安化工集团有限公司马目热电2#炉改造工程锅炉吊装专项方案编制审核批准浙江省工业设备安装集团有限公司二零一六年五月二日1 目录一工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二吊装方案的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三汽包拆除 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四新的汽包的吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五旧的空气预热器拆除吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7六吊装作业过程中质量通病及预防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七安全措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9八高处作业管理方案 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12九起重作业管理方案 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯132 一工程概况:本次改造工程主要是将2#炉由次高温次高压改造为高温高压。包括的主要吊装内容包括: 旧的汽包的拆除吊装;新的汽包的吊装就位;旧的空气预热器拆除吊装;新的空气预热器吊装就位。二吊装方案的选择:因吊装施工现场场地狭窄, 大型汽车吊无法使用, 给吊装工作带来一定的困难。根据现场具体情况和现有条件,决定选用 2 只 5 吨卷扬机进行这次锅炉汽包吊装,用两只 5t 手拉葫芦来吊装空气预热器。三、汽包拆除1、汽包拆除前吊装前的准备1)、旧的汽包在拆除之前,安装好吊挂新的汽包的梁并经检查验收合格。2)、吊装用的机具、索具、倒链、卷扬机、滑轮组等进行全面检查合格达到使用要求。3)、在炉顶制作安装2 个门字架(见附图)4)、切断冷渣机电源,拆除冷渣机,将拆除的冷渣机移位到炉后位置;做好保护措施;5)、分段拆除下降管;6)、拆除前墙二次风管直至进炉膛的弯头处;7)、拆除与汽包相连接的连接管;8)、为了方便汽包的吊装, 在保证给煤机不动的情况下将给煤机前的水泥楼板拆除,具体拆除尺寸为与2#炉 Z1 柱齐平。9)、拆除水冷壁下部两层的固定装置及平台;10)、利用安装好的两只龙门架,安装好两台5t 卷扬机;穿好滑轮组,使每台卷扬机起重量为30t;11)、由于更换后的汽包需要增加2 只梁的安装,在旧的汽包拆除前将新增加的 2 只梁安装就位好后,作为吊装用的支撑点。12)、熟悉旧的汽包重量, 2#炉旧的汽包重量为19721Kg。2、汽包拆除3 1)由于旧的汽包为不回用设备,在拆除的时候选择破坏性的拆除,本次2#炉汽包拆除将旧的汽包分为2 段拆除吊装,拆除前用钢丝绳将要吊装的一段用卷扬机绑...
