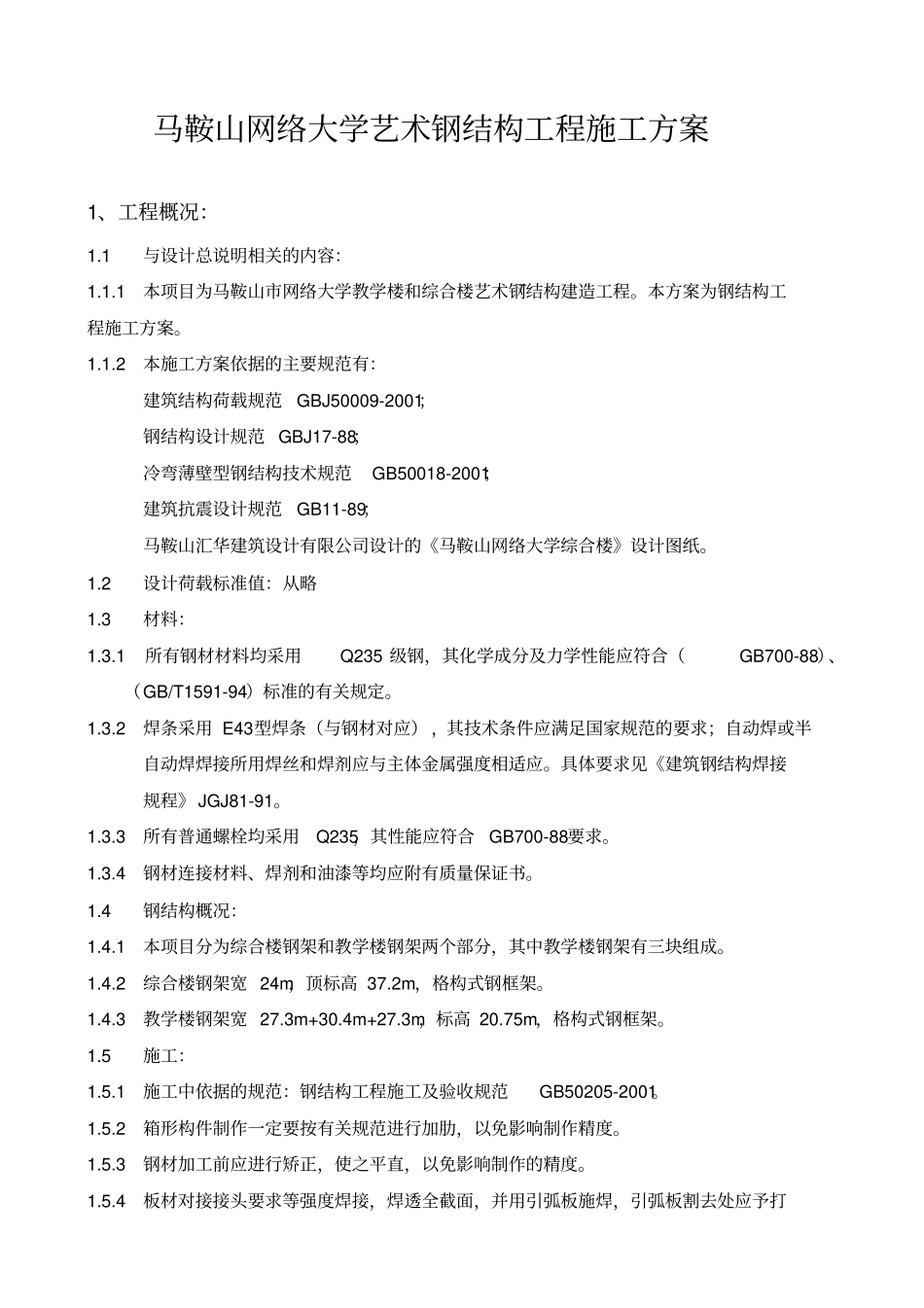

马鞍山网络大学艺术钢结构工程施工方案1、工程概况：1.1 与设计总说明相关的内容：1.1.1本项目为马鞍山市网络大学教学楼和综合楼艺术钢结构建造工程。本方案为钢结构工程施工方案。1.1.2 本施工方案依据的主要规范有：建筑结构荷载规范GBJ50009-2001；钢结构设计规范 GBJ17-88；冷弯薄壁型钢结构技术规范GB50018-2001；建筑抗震设计规范GB11-89；马鞍山汇华建筑设计有限公司设计的《马鞍山网络大学综合楼》设计图纸。1.2 设计荷载标准值：从略1.3 材料：1.3.1所有钢材材料均采用Q235 级钢，其化学成分及力学性能应符合（GB700-88）、（GB/T1591-94）标准的有关规定。1.3.2 焊条采用 E43型焊条（与钢材对应） ，其技术条件应满足国家规范的要求；自动焊或半自动焊焊接所用焊丝和焊剂应与主体金属强度相适应。具体要求见《建筑钢结构焊接规程》 JGJ81-91。1.3.3 所有普通螺栓均采用Q235，其性能应符合GB700-88要求。1.3.4 钢材连接材料、焊剂和油漆等均应附有质量保证书。1.4 钢结构概况：1.4.1 本项目分为综合楼钢架和教学楼钢架两个部分，其中教学楼钢架有三块组成。1.4.2 综合楼钢架宽 24m，顶标高 37.2m，格构式钢框架。1.4.3 教学楼钢架宽 27.3m+30.4m+27.3m，标高 20.75m，格构式钢框架。1.5 施工：1.5.1 施工中依据的规范：钢结构工程施工及验收规范GB50205-2001。1.5.2 箱形构件制作一定要按有关规范进行加肋，以免影响制作精度。1.5.3 钢材加工前应进行矫正，使之平直，以免影响制作的精度。1.5.4 板材对接接头要求等强度焊接，焊透全截面，并用引弧板施焊，引弧板割去处应予打磨平整，腹板与翼缘板的对接接头应错开200mm以上，并注意躲开加劲肋。1.5.5 焊接要求：施焊时，应选择合理的焊接顺序，减小钢结构中产生的焊接应力和焊接变形。也可以采用预热，锤击和整体回火等方法达到同样目的。角焊缝的焊脚尺寸hf （mm）不得小于1.5 √t ，t 为较厚焊件厚度，也不宜大于较薄焊件厚度的 1.2 倍。1.5.6 所有节点零件的尺寸以现场放样校正核对后的尺寸为准。1.5.7 主立柱及主立柱梁和副梁、边梁及弯构件等均应在工厂试拼装检验合格后才能运往安装现场进行总拼装。1.5.8 拼装：结构安装前应对构件进行全面检查：如构件的数量、几何尺寸、有没有因运输产生变形和安装接头处螺栓孔之间的尺寸是否符合设计要求等。结构吊装就位后，应及时系牢支撑及其他连系构件，保证结构的稳定性。确保结构和现场人员及设备的安...
