驷马河特大桥临时钢便桥施工方案

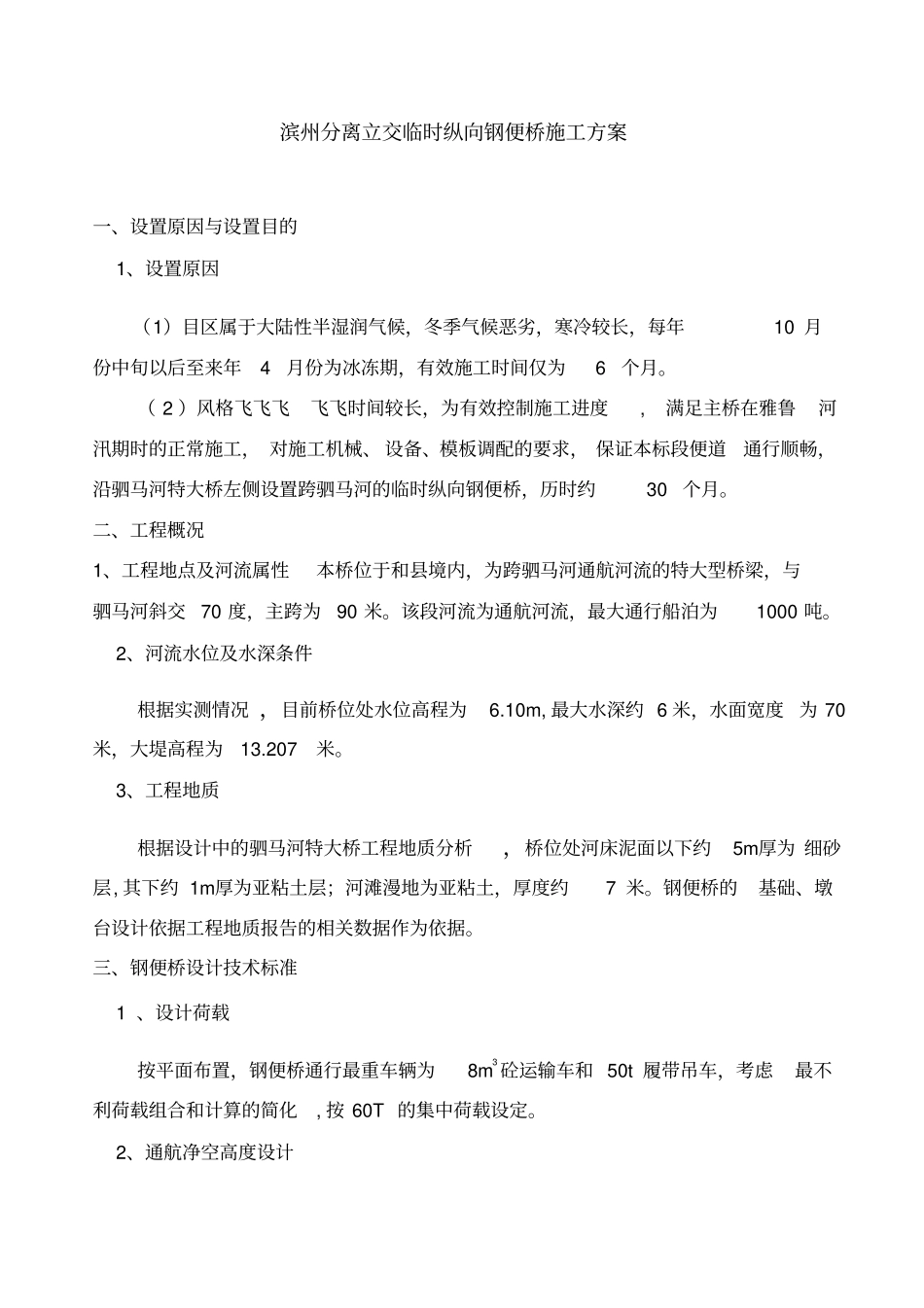

驷马河特大桥临时钢便桥施工方案_第1页
1/14

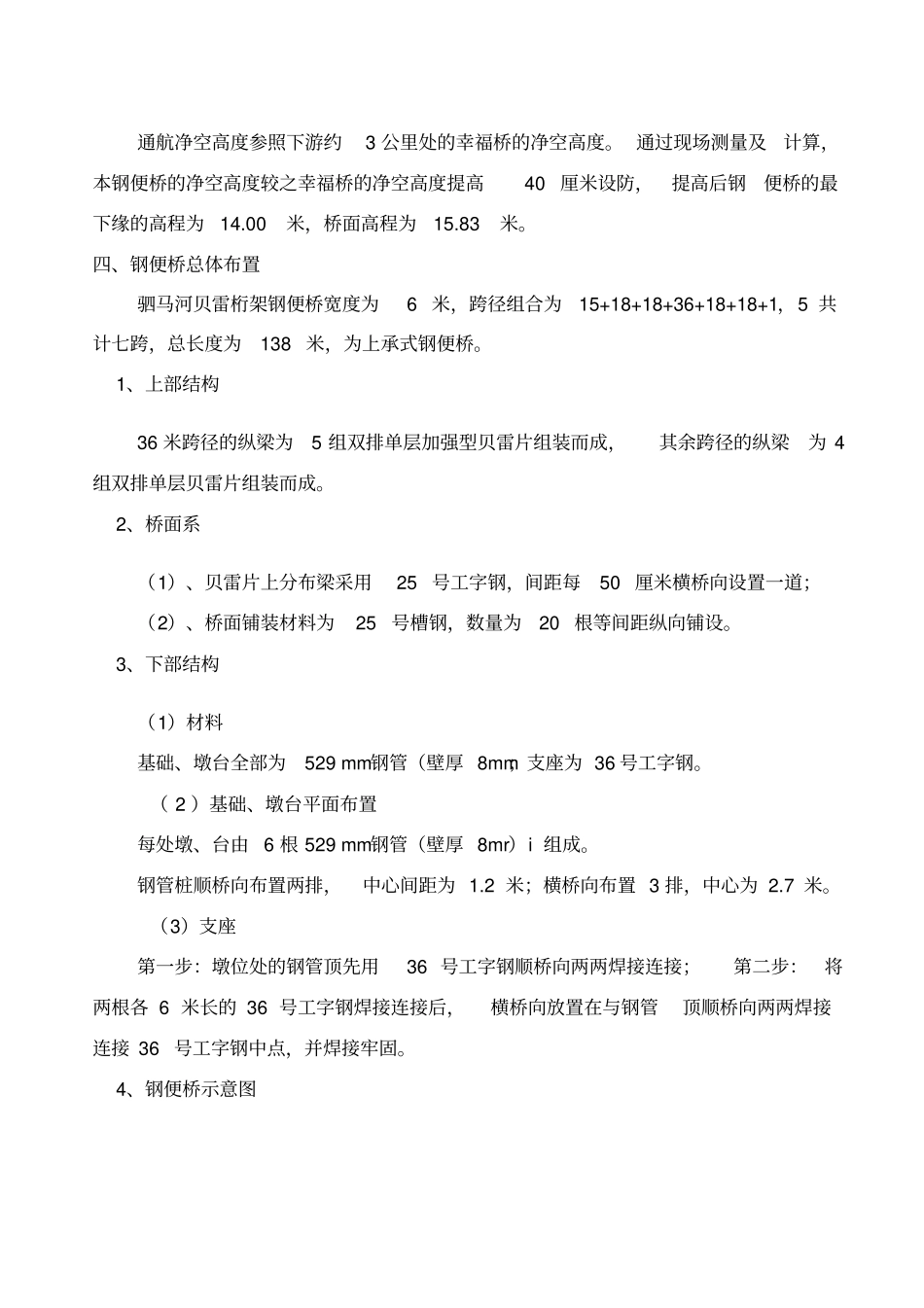

驷马河特大桥临时钢便桥施工方案_第2页
2/14

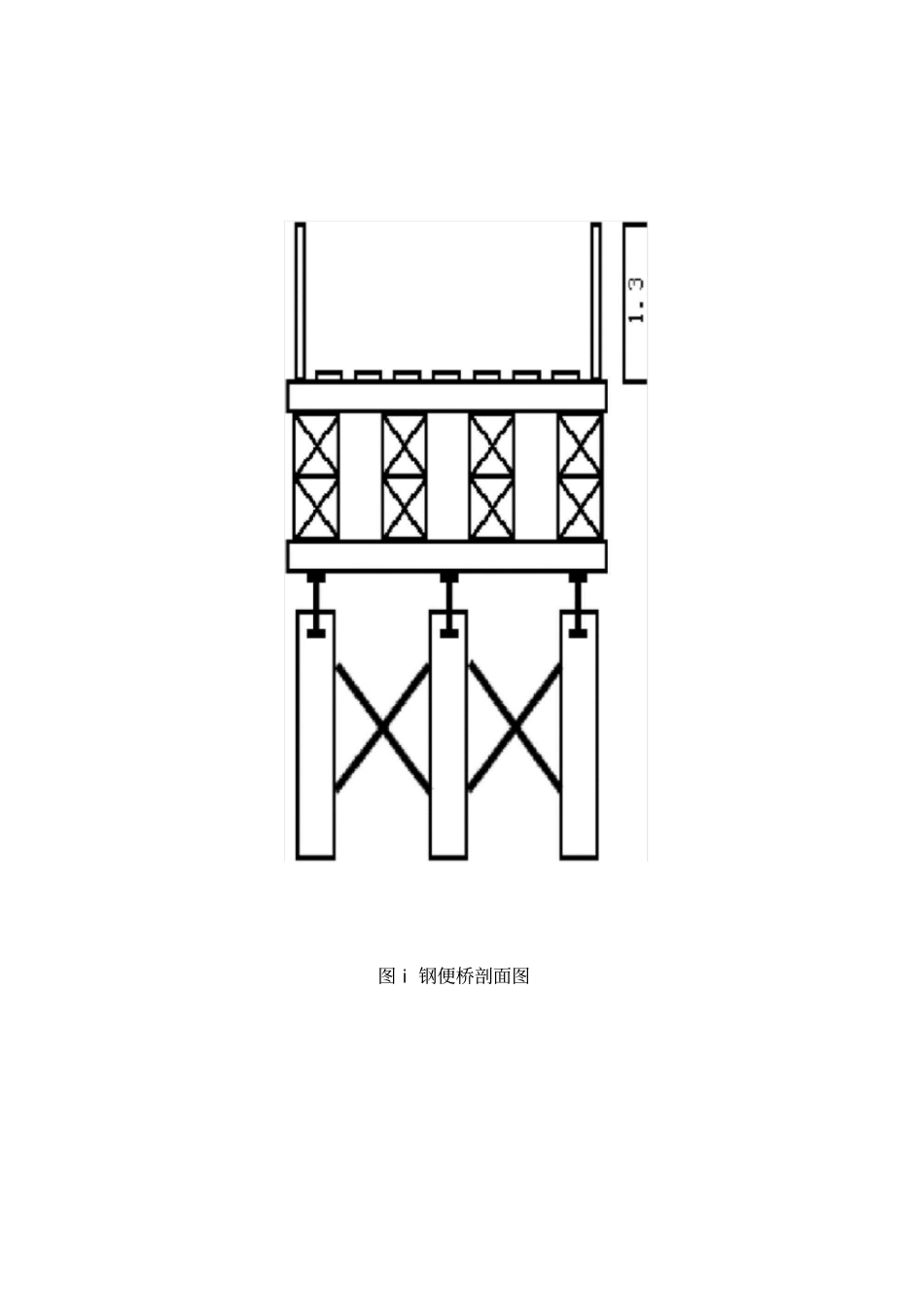

驷马河特大桥临时钢便桥施工方案_第3页
3/14
滨州分离立交临时纵向钢便桥施工方案一、设置原因与设置目的1、设置原因(1)目区属于大陆性半湿润气候,冬季气候恶劣,寒冷较长,每年10 月份中旬以后至来年 4 月份为冰冻期,有效施工时间仅为 6 个月。( 2 )风格飞飞飞飞飞时间较长,为有效控制施工进度 , 满足主桥在雅鲁河汛期时的正常施工, 对施工机械、 设备、模板调配的要求, 保证本标段便道通行顺畅,沿驷马河特大桥左侧设置跨驷马河的临时纵向钢便桥,历时约 30 个月。二、工程概况1、工程地点及河流属性本桥位于和县境内,为跨驷马河通航河流的特大型桥梁,与驷马河斜交70 度,主跨为90 米。该段河流为通航河流,最大通行船泊为1000 吨。2、河流水位及水深条件根据实测情况 ,目前桥位处水位高程为6.10m, 最大水深约 6 米,水面宽度为 70 米,大堤高程为 13.207 米。3、工程地质根据设计中的驷马河特大桥工程地质分析,桥位处河床泥面以下约5m厚为 细砂层, 其下约 1m厚为亚粘土层;河滩漫地为亚粘土,厚度约 7 米。钢便桥的基础、墩台设计依据工程地质报告的相关数据作为依据。三、钢便桥设计技术标准1 、设计荷载按平面布置,钢便桥通行最重车辆为 8m3 砼运输车和 50t 履带吊车,考虑最不利荷载组合和计算的简化, 按 60T 的集中荷载设定。2、通航净空高度设计通航净空高度参照下游约3 公里处的幸福桥的净空高度。 通过现场测量及计算,本钢便桥的净空高度较之幸福桥的净空高度提高 40 厘米设防,提高后钢便桥的最下缘的高程为 14.00 米,桥面高程为 15.83 米。四、钢便桥总体布置驷马河贝雷桁架钢便桥宽度为 6 米,跨径组合为 15+18+18+36+18+18+1,5 共计七跨,总长度为 138 米,为上承式钢便桥。1、上部结构36 米跨径的纵梁为5 组双排单层加强型贝雷片组装而成,其余跨径的纵梁为 4 组双排单层贝雷片组装而成。2、桥面系(1)、贝雷片上分布梁采用 25 号工字钢,间距每 50 厘米横桥向设置一道;(2)、桥面铺装材料为 25 号槽钢,数量为 20 根等间距纵向铺设。3、下部结构(1)材料基础、墩台全部为529 mm钢管(壁厚 8mm;支座为 36 号工字钢。( 2 )基础、墩台平面布置每处墩、台由6 根 529 mm钢管(壁厚 8mr)i 组成。钢管桩顺桥向布置两排,中心间距为 1.2 米;横桥向布置 3 排,中心为 2.7 米。(3)支座第一步:墩位处的钢管顶先用 36 号工字钢顺桥向两两焊接连接;第二步:将两根各 6...
