电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

黄铜铜含量及牌

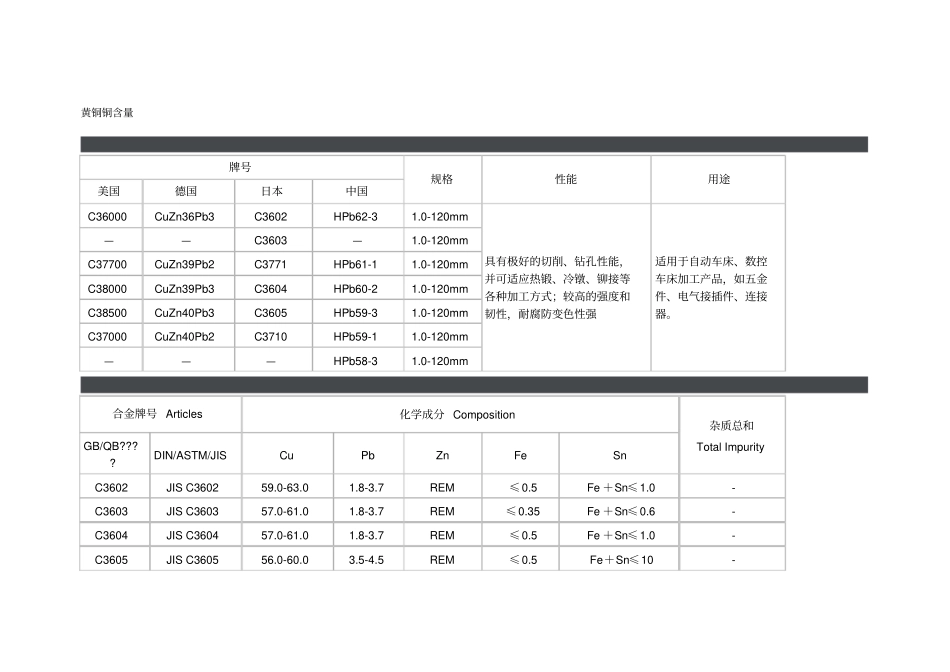

黄铜铜含量及牌_第1页
1/7

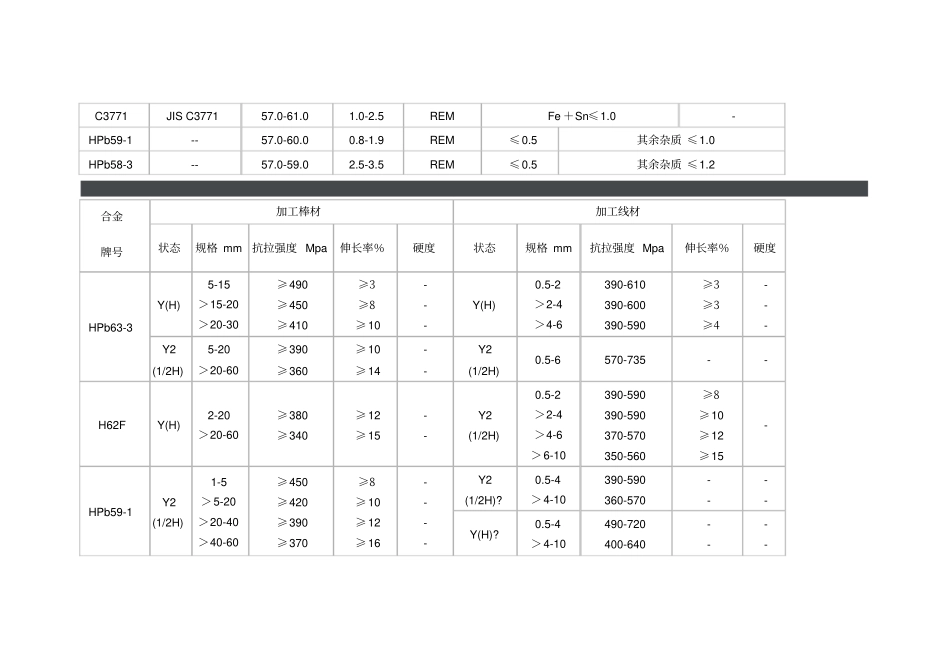

黄铜铜含量及牌_第2页
2/7

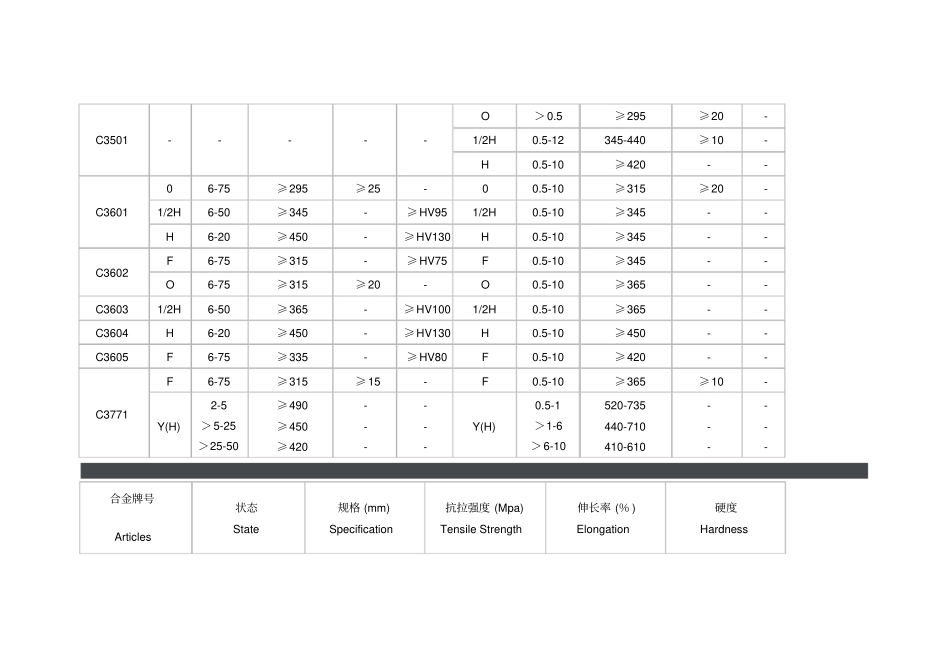

黄铜铜含量及牌_第3页
3/7
黄铜铜含量牌号规格性能用途美国德国日本中国C36000 CuZn36Pb3 C3602 HPb62-3 1.0-120mm 具有极好的切削、钻孔性能,并可适应热锻、冷镦、铆接等各种加工方式;较高的强度和韧性,耐腐防变色性强适用于自动车床、数控车床加工产品,如五金件、电气接插件、连接器。——C3603 —1.0-120mm C37700 CuZn39Pb2 C3771 HPb61-1 1.0-120mm C38000 CuZn39Pb3 C3604 HPb60-2 1.0-120mm C38500 CuZn40Pb3 C3605 HPb59-3 1.0-120mm C37000 CuZn40Pb2 C3710 HPb59-1 1.0-120mm ———HPb58-3 1.0-120mm 合金牌号 Articles 化学成分 Composition 杂质总和Total Impurity GB/QB???? DIN/ASTM/JIS Cu Pb Zn Fe Sn C3602 JIS C3602 59.0-63.0 1.8-3.7 REM ≤0.5Fe +Sn≤1.0- C3603 JIS C3603 57.0-61.0 1.8-3.7 REM ≤0.35Fe +Sn≤0.6- C3604 JIS C3604 57.0-61.0 1.8-3.7 REM ≤0.5Fe +Sn≤1.0- C3605 JIS C3605 56.0-60.0 3.5-4.5 REM ≤0.5Fe+Sn≤10- C3771 JIS C3771 57.0-61.0 1.0-2.5 REM Fe +Sn≤1.0- HPb59-1 -- 57.0-60.0 0.8-1.9 REM ≤0.5其余杂质 ≤1.0HPb58-3 -- 57.0-59.0 2.5-3.5 REM ≤0.5其余杂质 ≤1.2合金牌号加工棒材加工线材状态规格 mm 抗拉强度 Mpa 伸长率%硬度状态规格 mm 抗拉强度 Mpa 伸长率%硬度HPb63-3 Y(H) 5-15 >15-20 >20-30 ≥490≥450≥410≥3≥8≥10- - - Y(H) 0.5-2 >2-4 >4-6 390-610 390-600 390-590 ≥3≥3≥4- - - Y2 (1/2H) 5-20 >20-60 ≥390≥360≥10≥14- - Y2 (1/2H) 0.5-6 570-735 - - H62F Y(H) 2-20 >20-60 ≥380≥340≥12≥15- - Y2 (1/2H) 0.5-2 >2-4 >4-6 >6-10 390-590 390-590 370-570 350-560 ≥8≥10≥12≥15- HPb59-1 Y2 (1/2H) 1-5 >5-20 >20-40 >40-60 ≥450≥420≥390≥370≥8≥10≥12≥16- - - - Y2 (1/2H)?0.5-4 >4-10 390-590 360-570 - - - - Y(H)?0.5-4 >4-10 490-720 400-640 - - - - C3501 - - - - - O >0.5 ≥295≥20- 1/2H 0.5-12 345-440 ≥10- H 0.5-10 ≥420- - C3601 0 6-75 ≥295≥25- 0 0.5-10 ≥315≥20- 1/2H 6-50 ≥345- ≥HV951/2H 0.5-10 ≥345- - H 6-20 ≥450- ≥HV130H 0.5-10 ≥345- - C3602 F 6-75 ≥315- ≥HV75F 0....

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

黄铜铜含量及牌

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
