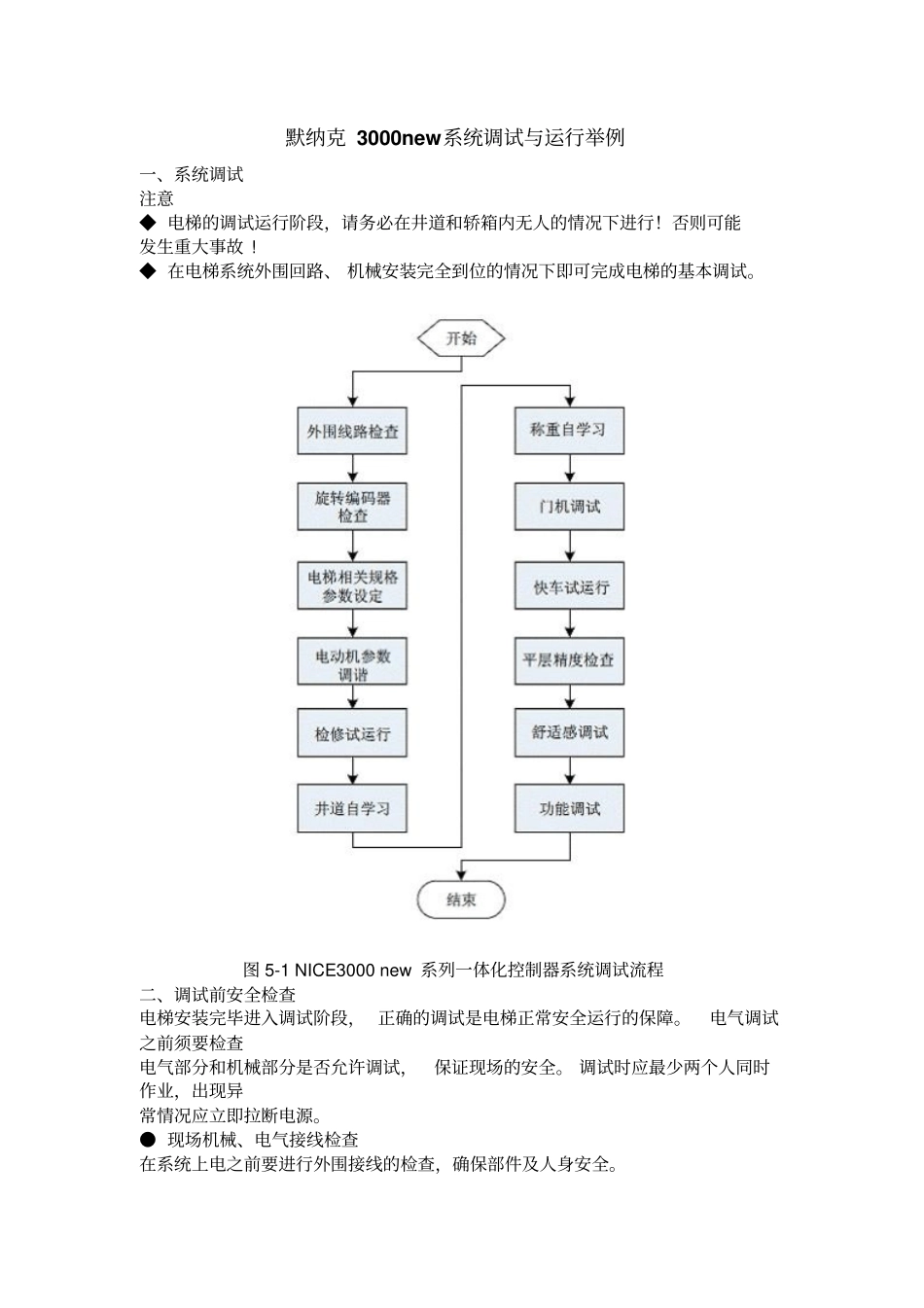

默纳克 3000new系统调试与运行举例一、系统调试注意◆ 电梯的调试运行阶段，请务必在井道和轿箱内无人的情况下进行！否则可能发生重大事故 !◆ 在电梯系统外围回路、 机械安装完全到位的情况下即可完成电梯的基本调试。图 5-1 NICE3000 new 系列一体化控制器系统调试流程二、调试前安全检查电梯安装完毕进入调试阶段， 正确的调试是电梯正常安全运行的保障。电气调试之前须要检查电气部分和机械部分是否允许调试，保证现场的安全。 调试时应最少两个人同时作业，出现异常情况应立即拉断电源。● 现场机械、电气接线检查在系统上电之前要进行外围接线的检查，确保部件及人身安全。1） 检查器件型号是否匹配；2） 安全回路导通且工作可靠；3） 门锁回路导通且工作可靠；4） 井道畅通，轿厢无人，并且具备适合电梯安全运行的条件；5） 控制柜及曳引机地线接地良好；6） 外围按照厂家图纸正确接线；7） 每个开关工作正常、动作可靠；8） 检查主回路相间阻值，检查是否存在对地短路现象；9） 确认电梯处于检修状态；10） 机械部分安装到位，不会造成设备损坏或人身伤害。● 旋转编码器检查编码器反馈的脉冲信号是系统实现精准控制的重要保证，调试之前要着重检查。1） 编码器安装稳固，接线可靠；2） 编码器信号线与强电回路分槽布置，防止干扰；3） 编码器连线最好直接从编码器引入控制柜，若连线不够长，需要接线，则延长部分也应该用屏蔽线，并且与编码器原线的连接最好用烙铁焊接；4） 编码器屏蔽层要求在控制器一端接地可靠（为免除干扰，建议单端接地）；5） 编码器详细接线图见： 4.3.2 节。● 电源检查系统上电之前要检查用户电源。用户电源各相间电压应在380V±15% 以内，每相不平衡度不大于 3%。1） 主控板控制器进电24V ～ COM 间进电电压应为DC24V±15%；2） 检查总进线线规及总开关容量应达到要求。注意：系统进电电压超出允许值会造成破坏性后果，要着重检查， 直流电源应注意区分正负极。系统进电缺相时请不要运行。● 接地检查检查下列端子与接地端子PE 之间的电阻是否无穷大，如果偏小请立即检查。1） R、S、T 与 PE 之间；2） U、V、W 与 PE 之间；3） 主板 24V 与 PE 之间；4） 电机 U、V、W 与 PE 之间；5） 编码器 15V、A、B、PGM 与 PE 之间；6） ＋、－母线端子与PE 之间；● 检查电梯所有电气部件的接地端子与控制柜电源进线5.1.2 电机特性参数设置与自动...
