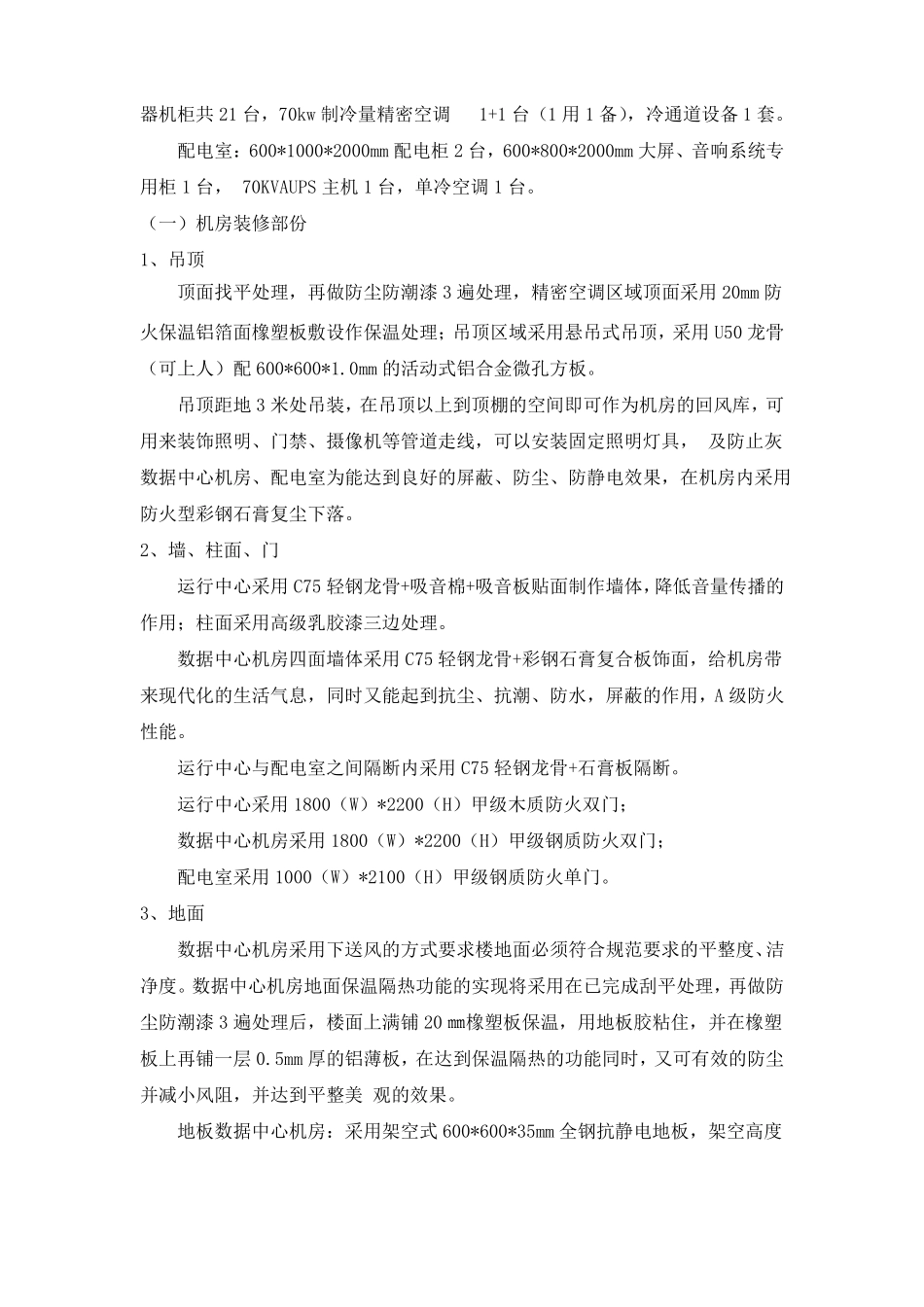

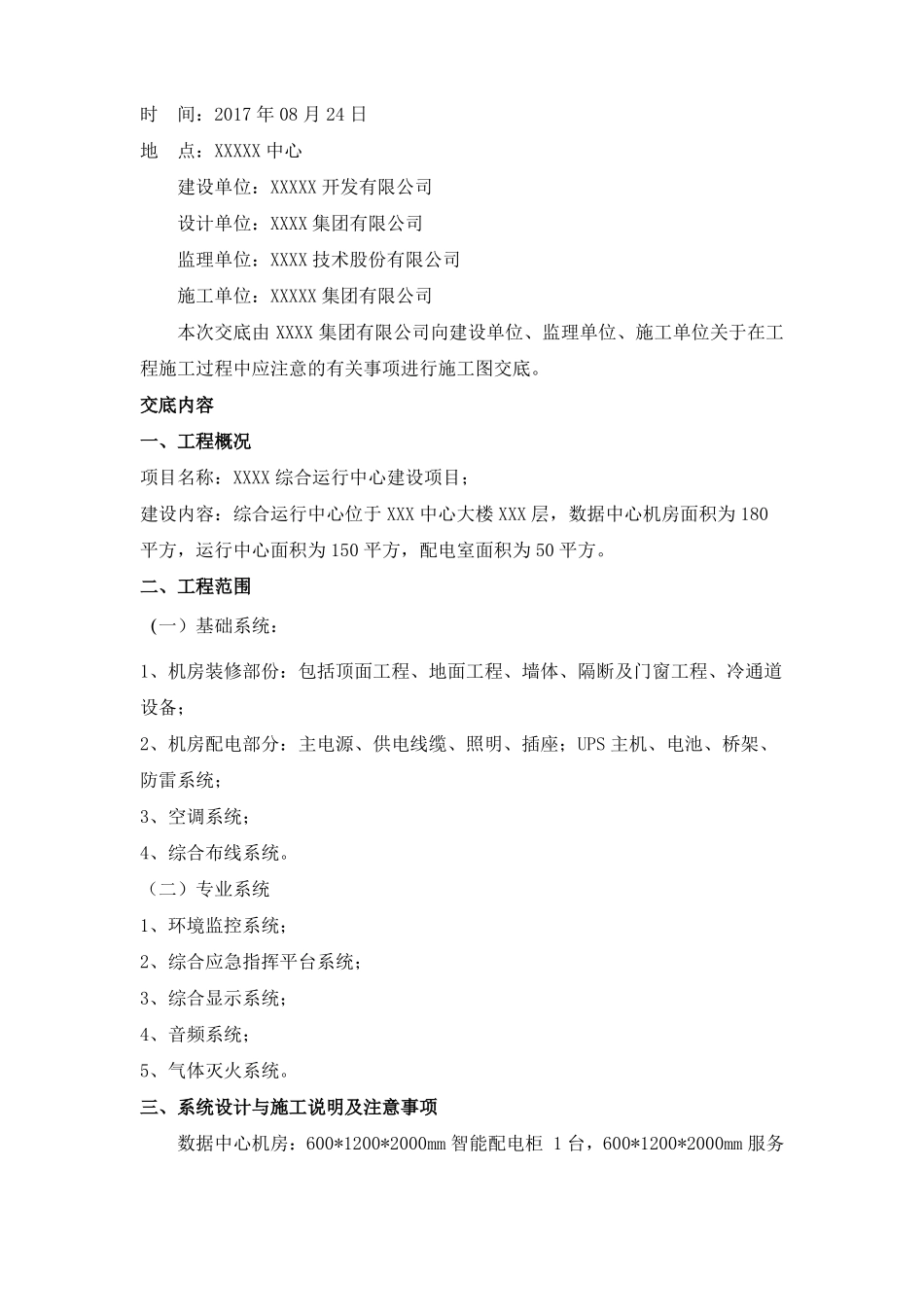

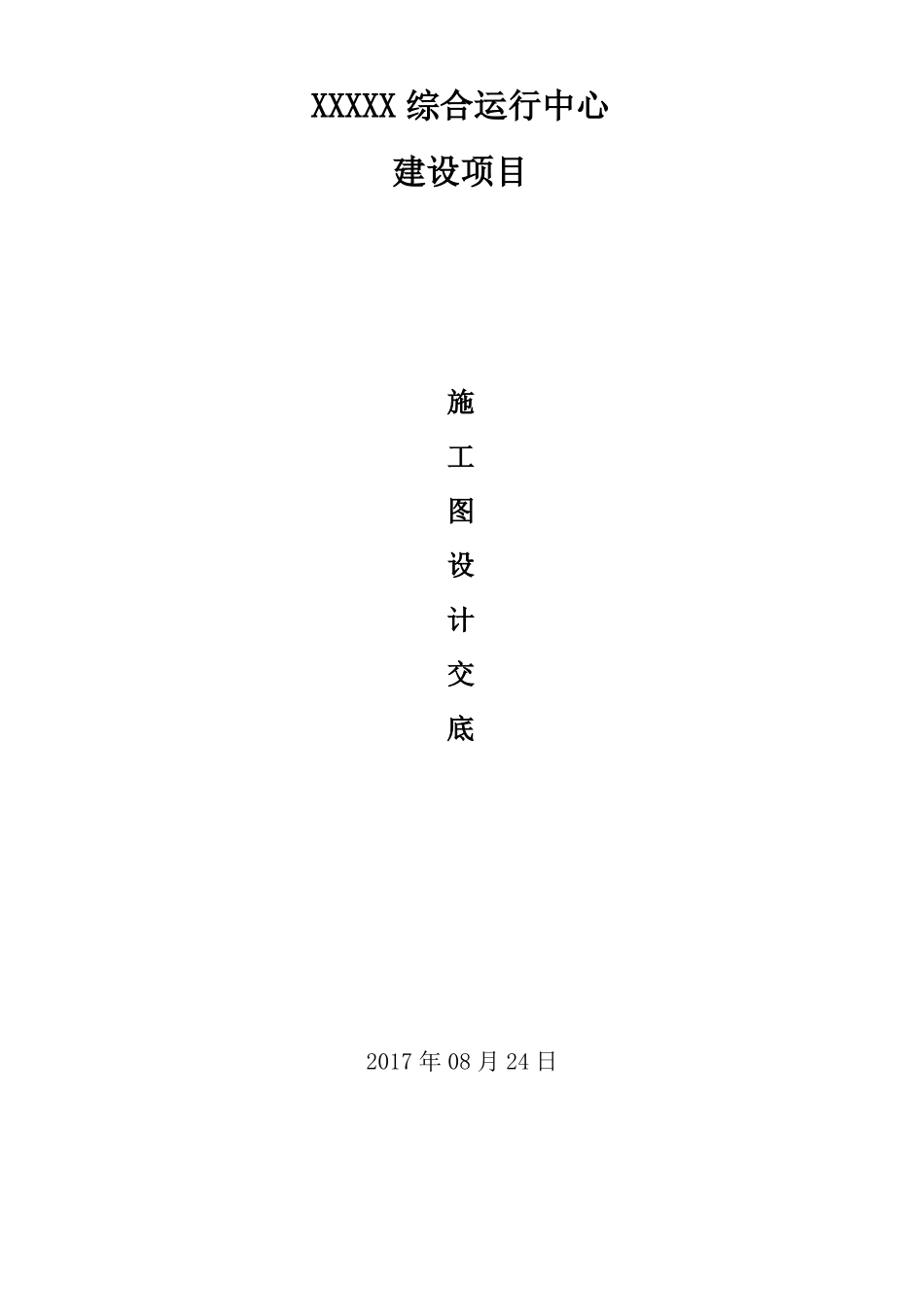

XXXXX 综合运行中心建设项目施工图设计交底2017 年 08 月 24 日时间：2017 年 08 月 24 日地点：XXXXX 中心建设单位：XXXXX 开发有限公司设计单位：XXXX 集团有限公司监理单位：XXXX 技术股份有限公司施工单位：XXXXX 集团有限公司本次交底由 XXXX 集团有限公司向建设单位、监理单位、施工单位关于在工程施工过程中应注意的有关事项进行施工图交底。交底内容一、工程概况项目名称：XXXX 综合运行中心建设项目；建设内容：综合运行中心位于 XXX 中心大楼 XXX 层，数据中心机房面积为 180平方，运行中心面积为 150 平方，配电室面积为 50 平方。二、工程范围（一）基础系统：1、机房装修部份：包括顶面工程、地面工程、墙体、隔断及门窗工程、冷通道设备；2、机房配电部分：主电源、供电线缆、照明、插座；UPS 主机、电池、桥架、防雷系统；3、空调系统；4、综合布线系统。（二）专业系统1、环境监控系统；2、综合应急指挥平台系统；3、综合显示系统；4、音频系统；5、气体灭火系统。三、系统设计与施工说明及注意事项数据中心机房：600*1200*2000mm 智能配电柜 1 台，600*1200*2000mm 服务器机柜共 21 台，70kw 制冷量精密空调 1+1 台（1 用 1 备），冷通道设备 1 套。配电室：600*1000*2000mm 配电柜 2 台，600*800*2000mm 大屏、音响系统专用柜 1 台， 70KVAUPS 主机 1 台，单冷空调 1 台。（一）机房装修部份1、吊顶顶面找平处理，再做防尘防潮漆 3 遍处理，精密空调区域顶面采用 20mm 防火保温铝箔面橡塑板敷设作保温处理；吊顶区域采用悬吊式吊顶，采用 U50 龙骨（可上人）配 600*600*1.0mm 的活动式铝合金微孔方板。吊顶距地 3 米处吊装，在吊顶以上到顶棚的空间即可作为机房的回风库，可用来装饰照明、门禁、摄像机等管道走线，可以安装固定照明灯具， 及防止灰数据中心机房、配电室为能达到良好的屏蔽、防尘、防静电效果，在机房内采用防火型彩钢石膏复尘下落。2、墙、柱面、门运行中心采用 C75 轻钢龙骨+吸音棉+吸音板贴面制作墙体，降低音量传播的作用；柱面采用高级乳胶漆三边处理。数据中心机房四面墙体采用 C75 轻钢龙骨+彩钢石膏复合板饰面，给机房带来现代化的生活气息，同时又能起到抗尘、抗潮、防水，屏蔽的作用，A 级防火性能。运行中心与配电室之间隔断内采用 C75 轻钢龙骨+石膏板隔断。运行中心采用 1800（W）*2200（H）甲级木质防火双门；数据中心...
