10000m3内浮顶油罐施工方案VIP专享

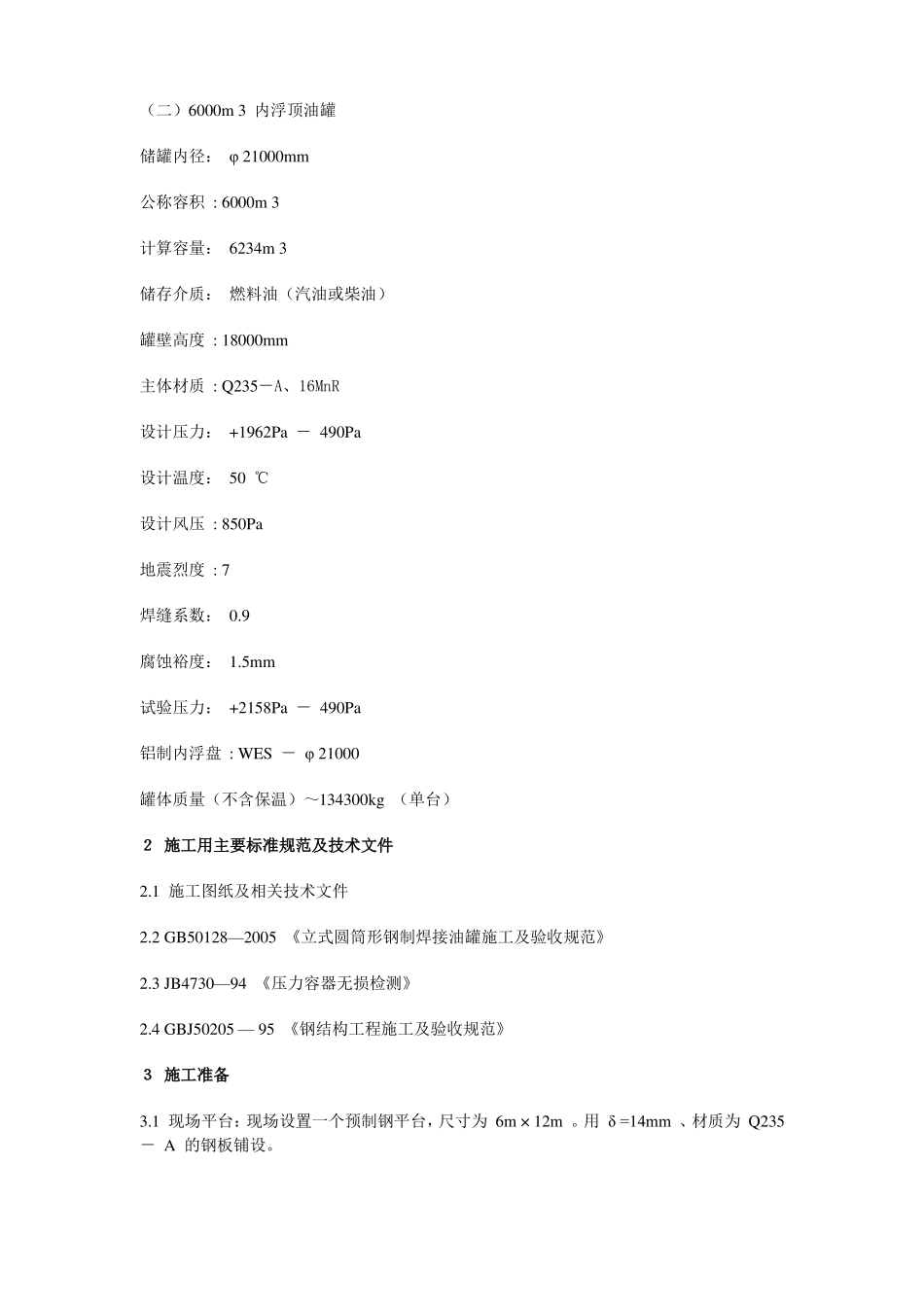

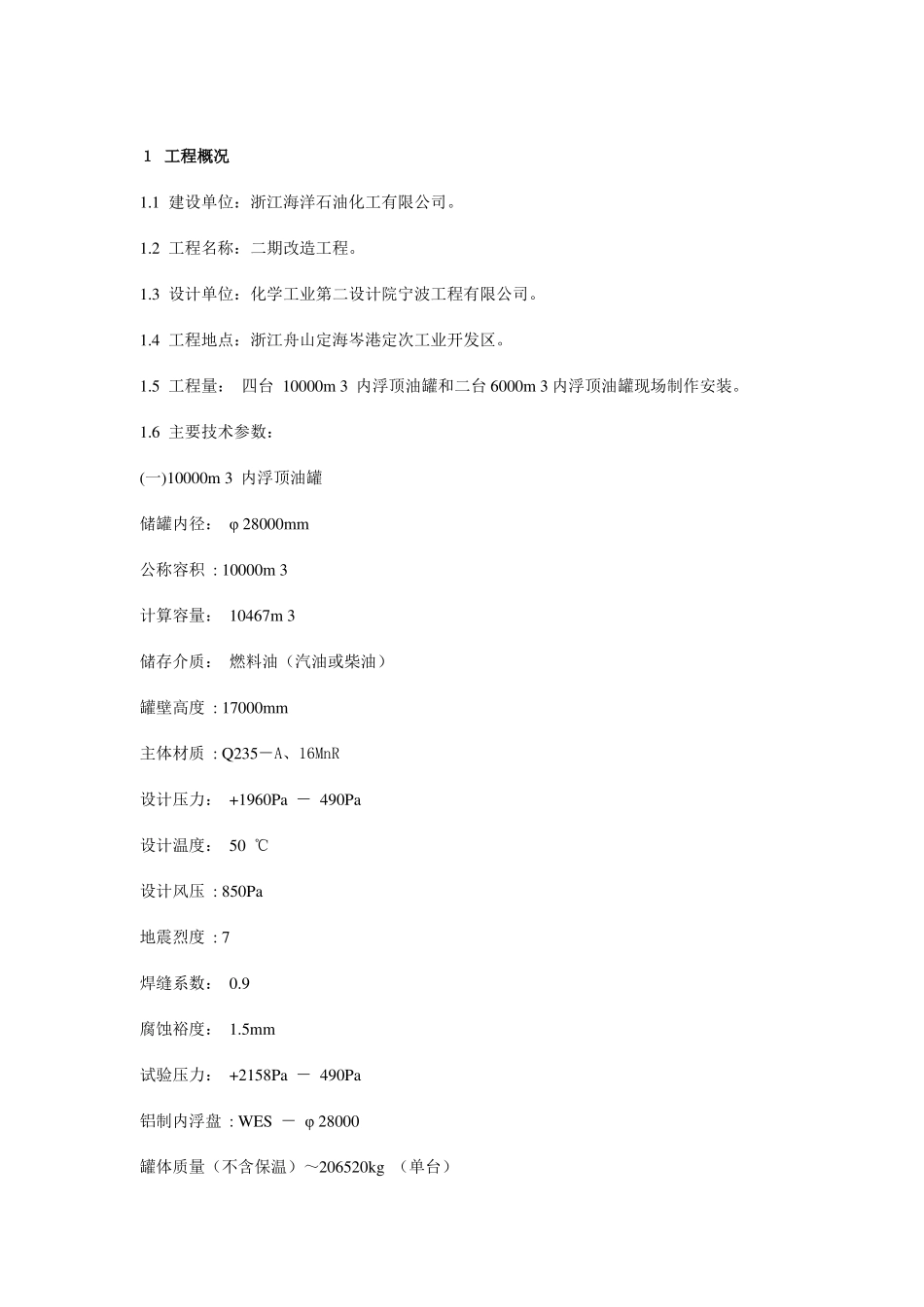

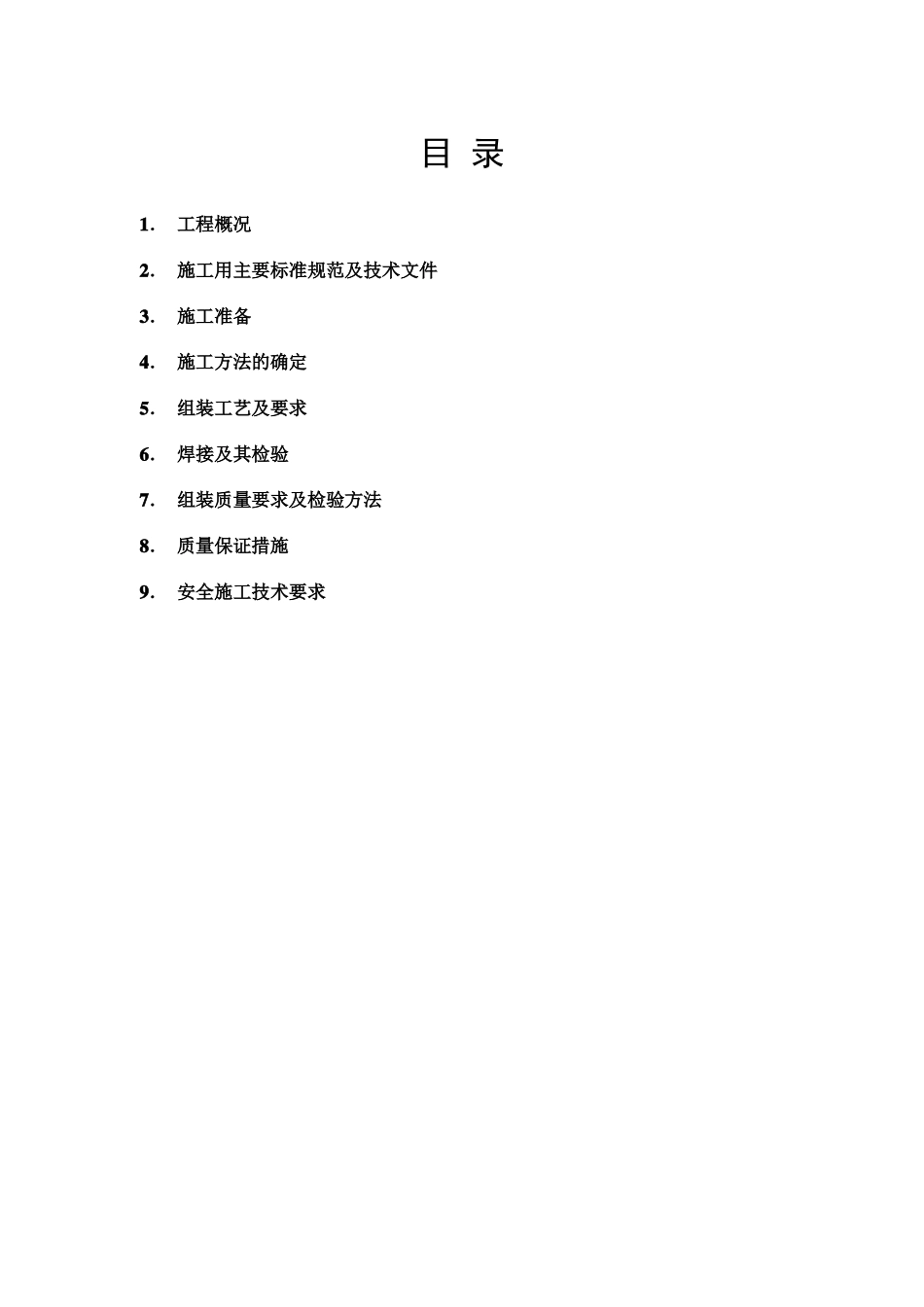

目 录1． 工程概况2． 施工用主要标准规范及技术文件3． 施工准备4． 施工方法的确定5． 组装工艺及要求6． 焊接及其检验7． 组装质量要求及检验方法8． 质量保证措施9． 安全施工技术要求１ 工程概况1.1 建设单位：浙江海洋石油化工有限公司。1.2 工程名称：二期改造工程。1.3 设计单位：化学工业第二设计院宁波工程有限公司。1.4 工程地点：浙江舟山定海岑港定次工业开发区。1.5 工程量： 四台 10000m 3 内浮顶油罐和二台 6000m 3 内浮顶油罐现场制作安装。1.6 主要技术参数：(一)10000m 3 内浮顶油罐储罐内径： φ 28000mm公称容积 : 10000m 3计算容量： 10467m 3储存介质： 燃料油（汽油或柴油）罐壁高度 : 17000mm主体材质 : Q235－A、16MnR设计压力： +1960Pa － 490Pa设计温度： 50 ℃设计风压 : 850Pa地震烈度 : 7焊缝系数： 0.9腐蚀裕度： 1.5mm试验压力： +2158Pa － 490Pa铝制内浮盘 : WES － φ 28000罐体质量（不含保温）～206520kg （单台）（二）6000m 3 内浮顶油罐储罐内径： φ 21000mm公称容积 : 6000m 3计算容量： 6234m 3储存介质： 燃料油（汽油或柴油）罐壁高度 : 18000mm主体材质 : Q235－A、16MnR设计压力： +1962Pa － 490Pa设计温度： 50 ℃设计风压 : 850Pa地震烈度 : 7焊缝系数： 0.9腐蚀裕度： 1.5mm试验压力： +2158Pa － 490Pa铝制内浮盘 : WES － φ 21000罐体质量（不含保温）～134300kg （单台）２ 施工用主要标准规范及技术文件2.1 施工图纸及相关技术文件2.2 GB50128—2005 《立式圆筒形钢制焊接油罐施工及验收规范》2.3 JB4730—94 《压力容器无损检测》2.4 GBJ50205 — 95 《钢结构工程施工及验收规范》３ 施工准备3.1 现场平台：现场设置一个预制钢平台，尺寸为 6m × 12m 。用 δ =14mm 、材质为 Q235－ A 的钢板铺设。3.2 施工机具的准备及人员配备。3.2.1 需准备的施工机具如下表：序号设备名称1234567891011121314151617181920212223242526262728直流电焊机交流电焊机空气压缩机真空泵卷扬机铲车汽车吊简易龙门吊半自动切割机烘干箱恒温箱保温桶角向磨光机角向磨光机角向磨光机X 光探伤机水准仪钻床卷板机手拉葫芦手拉葫芦螺旋千斤顶液压千斤顶12mm20 × 200010t5t16t30t规格500A400A0.6m 3SSZ-25T5T25t10tG-100300~500 ℃150~300 ℃2kg150 型125 型100 型3005 型单...
