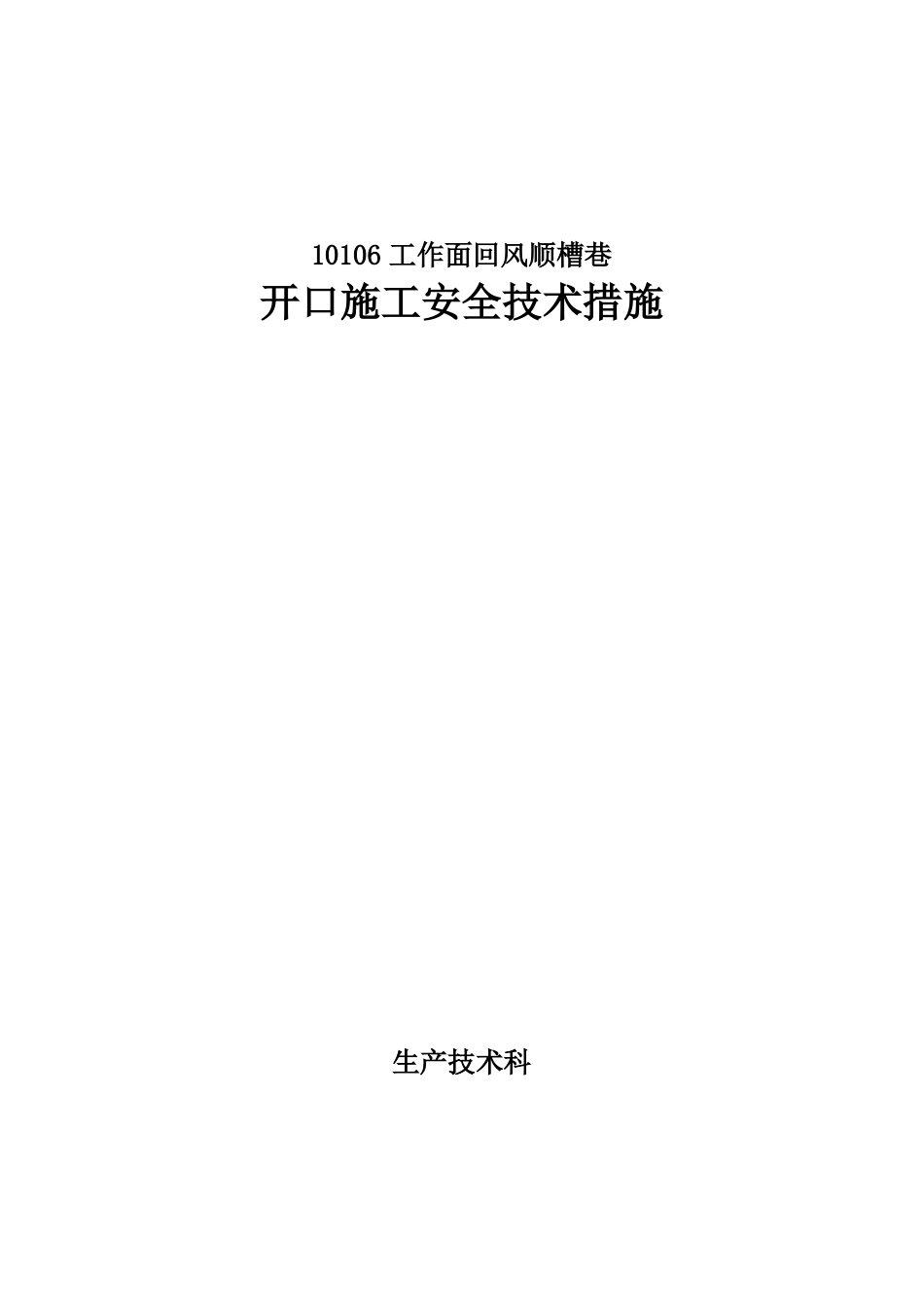

10106回风巷道掘进开口安全技术措施

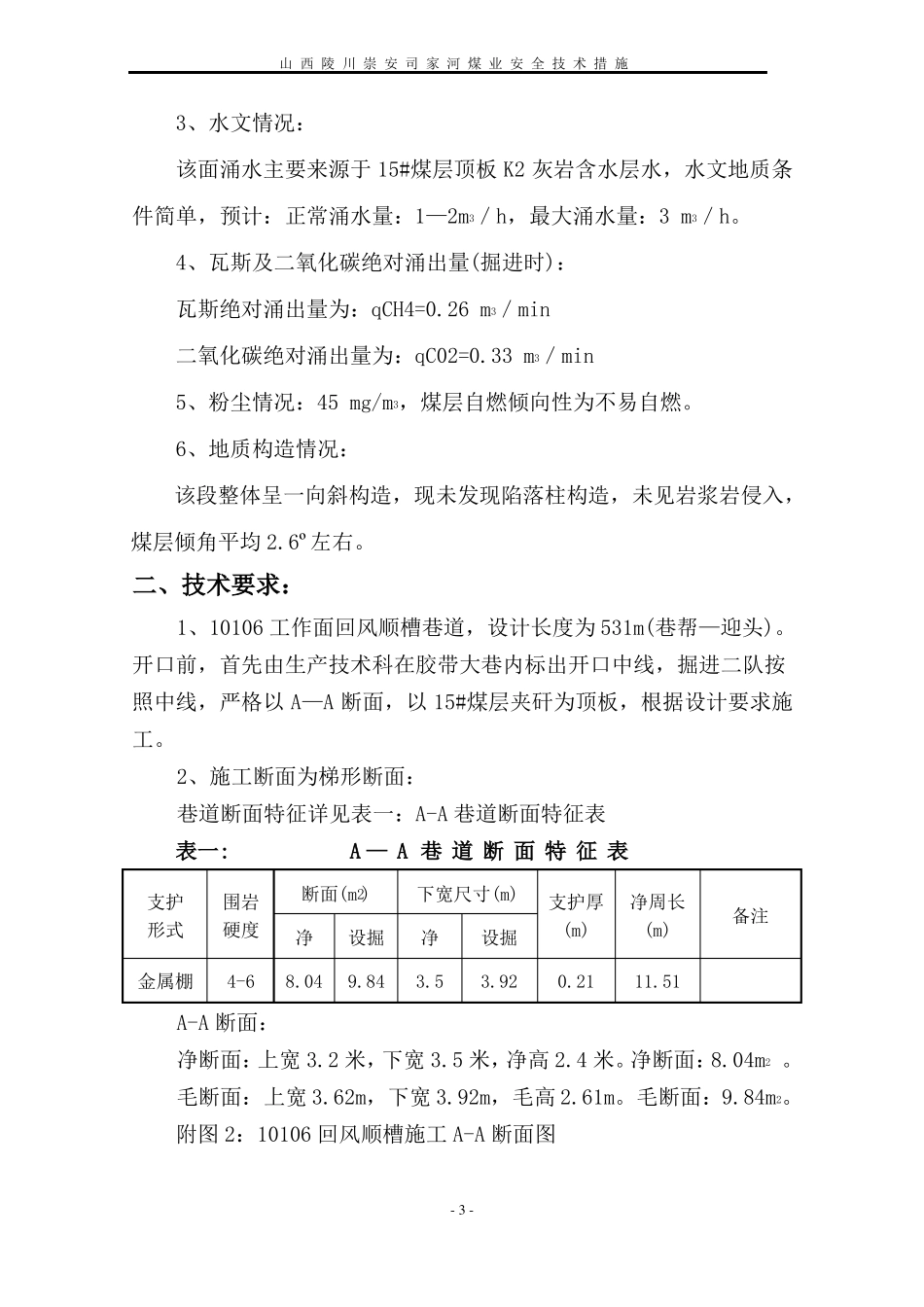

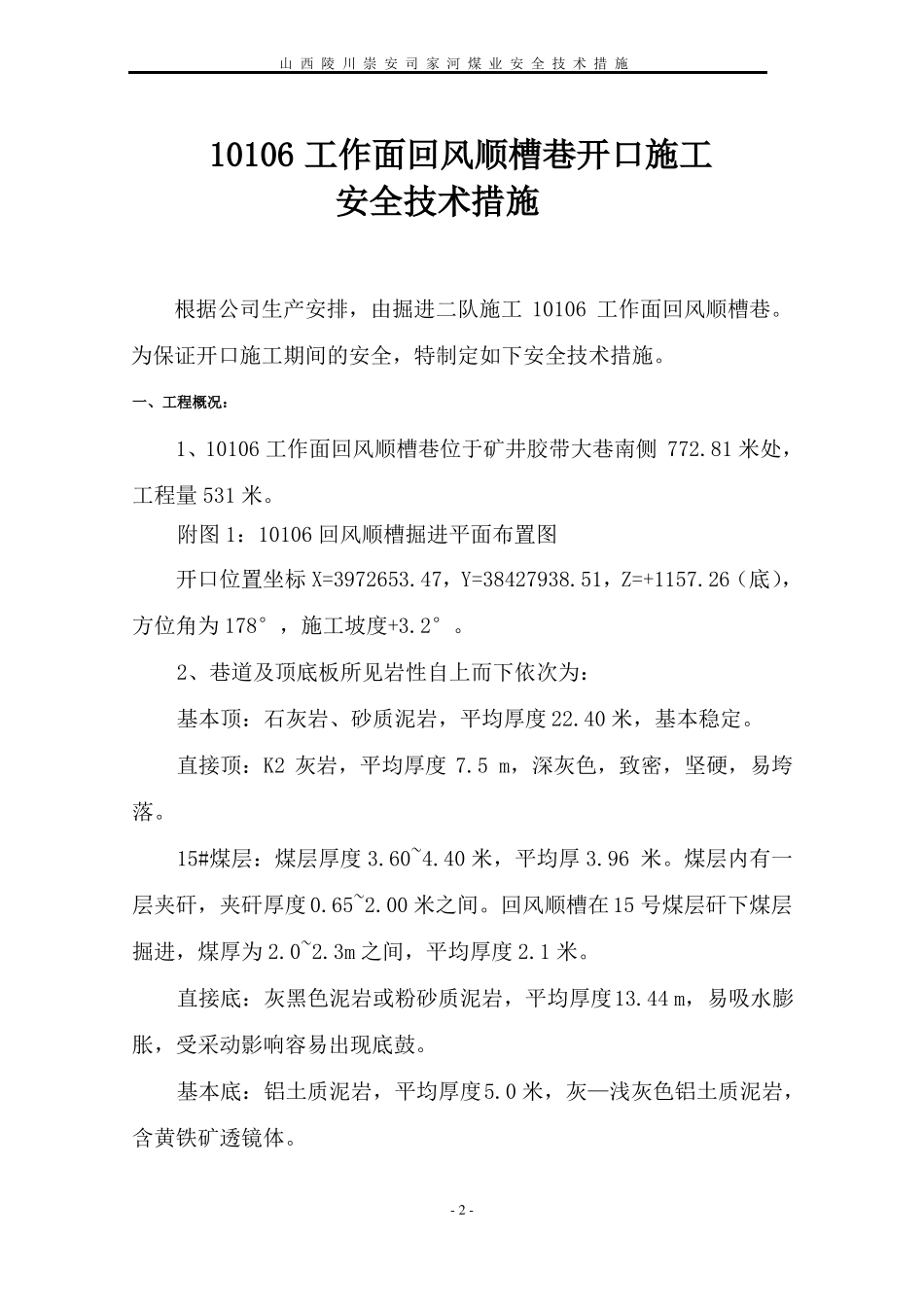

10106 工作面回风顺槽巷开口施工安全技术措施生产技术科山 西 陵 川 崇 安 司 家 河 煤 业 安 全 技 术 措 施10106 工作面回风顺槽巷开口施工安全技术措施根据公司生产安排，由掘进二队施工 10106 工作面回风顺槽巷。为保证开口施工期间的安全，特制定如下安全技术措施。一、工程概况：1、10106 工作面回风顺槽巷位于矿井胶带大巷南侧 772.81 米处，工程量 531 米。附图 1：10106 回风顺槽掘进平面布置图开口位置坐标 X=3972653.47，Y=38427938.51，Z=+1157.26（底），方位角为 178°，施工坡度+3.2°。2、巷道及顶底板所见岩性自上而下依次为：基本顶：石灰岩、砂质泥岩，平均厚度 22.40 米，基本稳定。直接顶：K2 灰岩，平均厚度 7.5 m，深灰色，致密，坚硬，易垮落。15#煤层：煤层厚度 3.60~4.40 米，平均厚 3.96 米。煤层内有一层夹矸，夹矸厚度 0.65~2.00 米之间。回风顺槽在 15 号煤层矸下煤层掘进，煤厚为 2.0~2.3m 之间，平均厚度 2.1 米。直接底：灰黑色泥岩或粉砂质泥岩，平均厚度13.44 m，易吸水膨胀，受采动影响容易出现底鼓。基本底：铝土质泥岩，平均厚度5.0 米，灰—浅灰色铝土质泥岩，含黄铁矿透镜体。- 2 -山 西 陵 川 崇 安 司 家 河 煤 业 安 全 技 术 措 施 3、水文情况：该面涌水主要来源于 15#煤层顶板 K2 灰岩含水层水，水文地质条件简单，预计：正常涌水量：1—2m3／h，最大涌水量：3 m3／h。 4、瓦斯及二氧化碳绝对涌出量(掘进时)：瓦斯绝对涌出量为：qCH4=0.26 m3／min二氧化碳绝对涌出量为：qC02=0.33 m3／min 5、粉尘情况：45 mg/m3，煤层自燃倾向性为不易自燃。 6、地质构造情况：该段整体呈一向斜构造，现未发现陷落柱构造，未见岩浆岩侵入，煤层倾角平均 2.6º左右。二、技术要求：1、10106 工作面回风顺槽巷道，设计长度为 531m(巷帮—迎头)。开口前，首先由生产技术科在胶带大巷内标出开口中线，掘进二队按照中线，严格以 A—A 断面，以 15#煤层夹矸为顶板，根据设计要求施工。2、施工断面为梯形断面：巷道断面特征详见表一：A-A 巷道断面特征表表一: A — A 巷 道 断 面 特 征 表支护形式金属棚围岩硬度4-6断面(m2)净设掘下宽尺寸(m)净3.5设掘3.92支护厚净周长(m)(m)0.2111.51备注8.049.84A-A 断面：净断面：上宽 3.2 米，下宽 3.5 米，净高 2.4 米。净断面：8.04m2 。毛断面：上宽 3.62m，下宽 3.92...
