10kV针式瓷瓶的绑扎图文详解

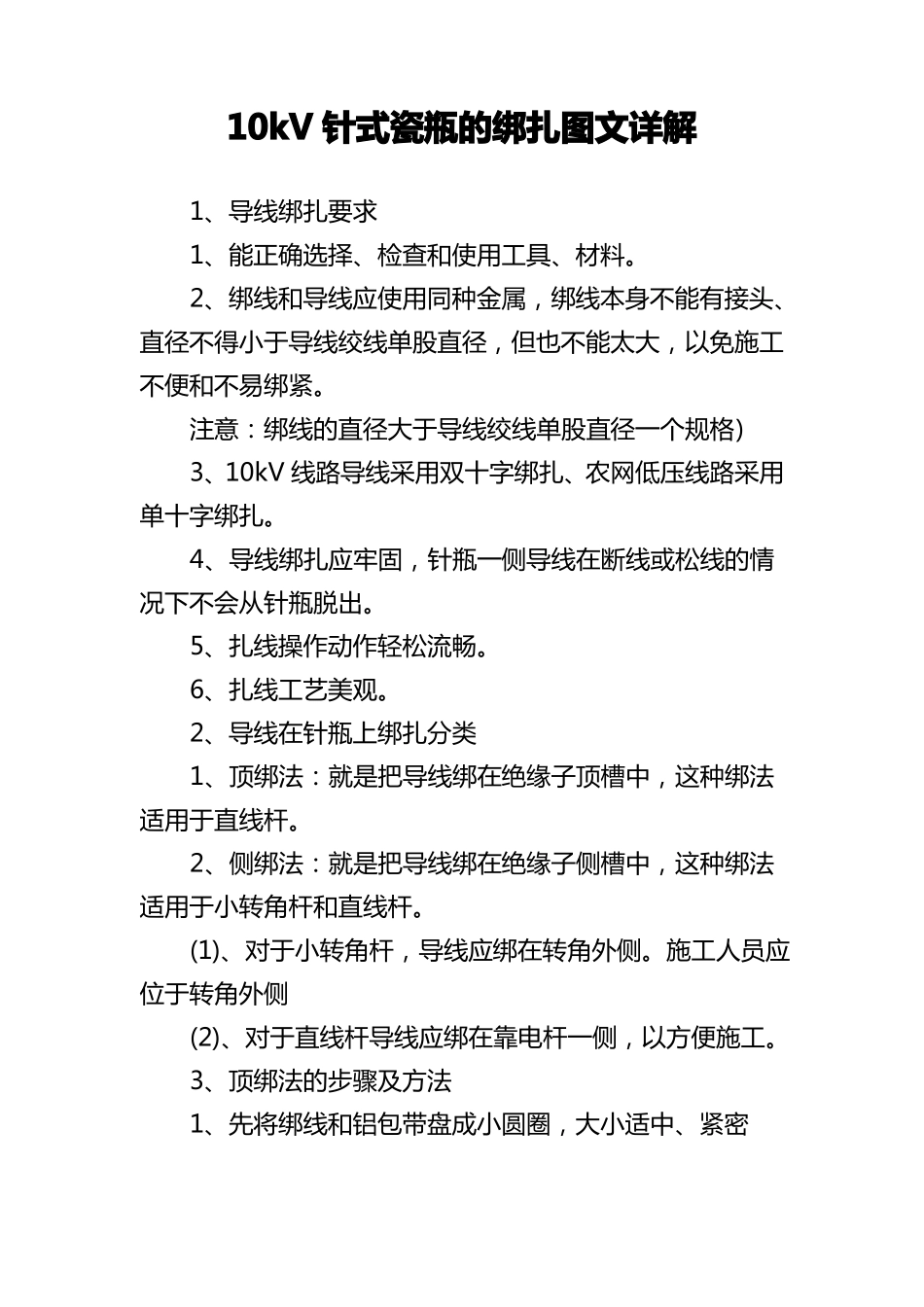

10kV针式瓷瓶的绑扎图文详解_第1页
1/11

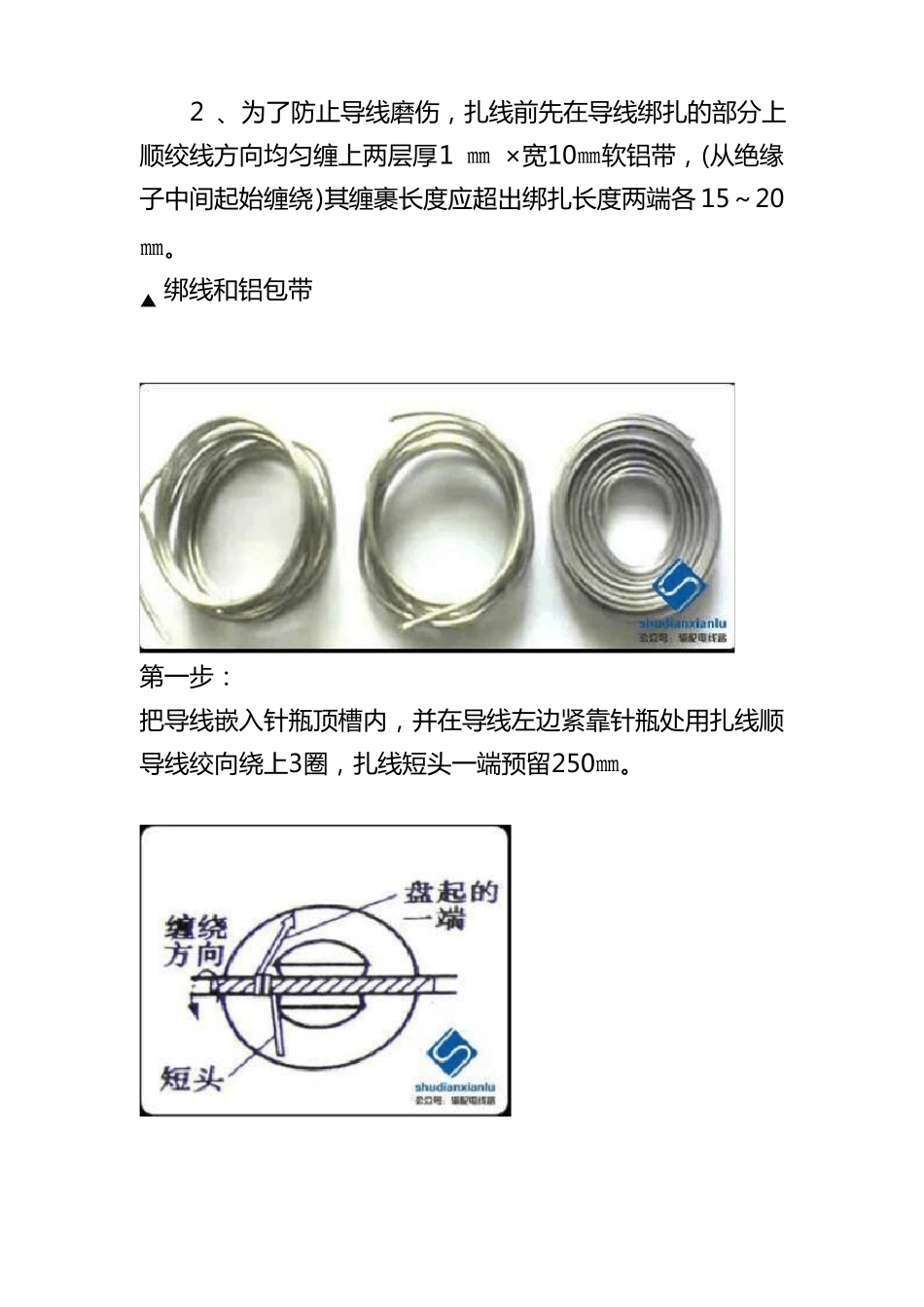

10kV针式瓷瓶的绑扎图文详解_第2页
2/11
10kV针式瓷瓶的绑扎图文详解_第3页
3/11
10kV 针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。2、绑线和导线应使用同种金属,绑线本身不能有接头、直径不得小于导线绞线单股直径,但也不能太大,以免施工不便和不易绑紧。注意:绑线的直径大于导线绞线单股直径一个规格)3、10kV 线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。4、导线绑扎应牢固,针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。5、扎线操作动作轻松流畅。6、扎线工艺美观。2、导线在针瓶上绑扎分类1、顶绑法:就是把导线绑在绝缘子顶槽中,这种绑法适用于直线杆。2、侧绑法:就是把导线绑在绝缘子侧槽中,这种绑法适用于小转角杆和直线杆。(1)、对于小转角杆,导线应绑在转角外侧。施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧,以方便施工。3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈,大小适中、紧密2 、为了防止导线磨伤,扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜ ×宽10㎜软铝带,(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各 15~20㎜。▲ 绑线和铝包带第一步:把导线嵌入针瓶顶槽内,并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈,扎线短头一端预留250㎜。第二步:接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧,绑线随即向上提起,压住顶槽中的导线到针瓶左侧导线下方,与导线形成交叉。第三步:将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧,将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧,在针瓶顶槽中形成十字。第四步:将扎线盘起的一端沿针瓶外侧颈槽 (顺时针方向)到导线右边,在导线右边紧挨针瓶沿导线绞向缠绕3圈。第五步:将扎线盘起的一端沿针瓶内侧颈槽 (顺时针方向)到导线左边下侧将扎线提起,斜压住针瓶顶槽中的导线到针瓶右边导线下侧。第六步:然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。第七步:将提起的扎线再次压住顶槽中的导线到右边导线下侧,在针瓶顶槽中形成双十字。第八步:将扎线按顺时针方向沿针瓶内侧颈槽到针瓶左侧导线,第二次在导线上沿导线绞向缠绕3圈。第九步:将扎线按顺时针方向沿针瓶外侧颈槽到针瓶右侧导线下侧,第二次在针瓶右侧导线上紧沿导线绞向缠绕3圈。第十步:扎线余端与短头在针瓶内侧颈槽互绞 5-6圈形成小辫,小辫头长10㎜,与导线垂直回头与扎线贴平。4、侧绑法的步骤及方法...
