160型梳齿板式伸缩缝安装施工方案_图文

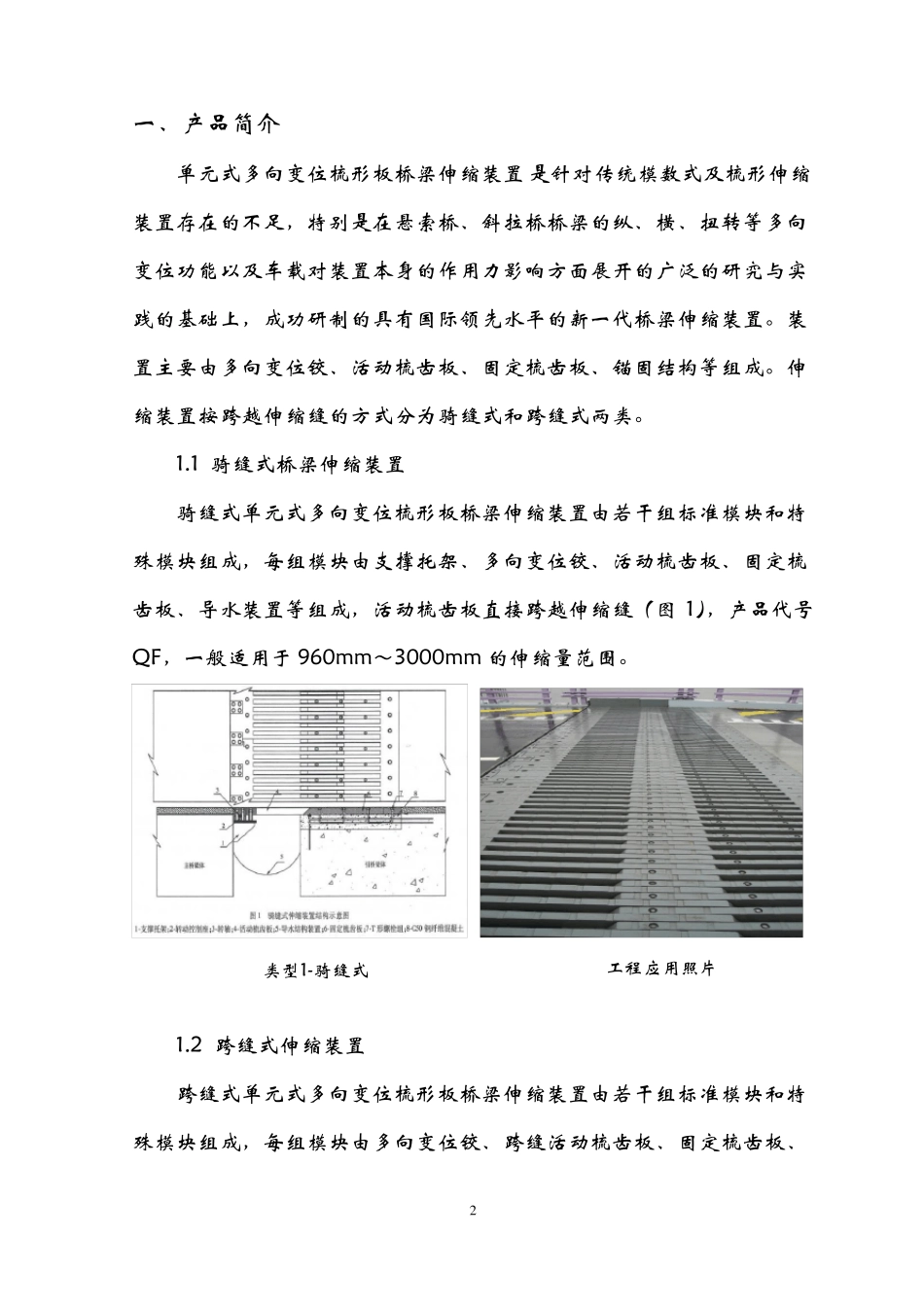

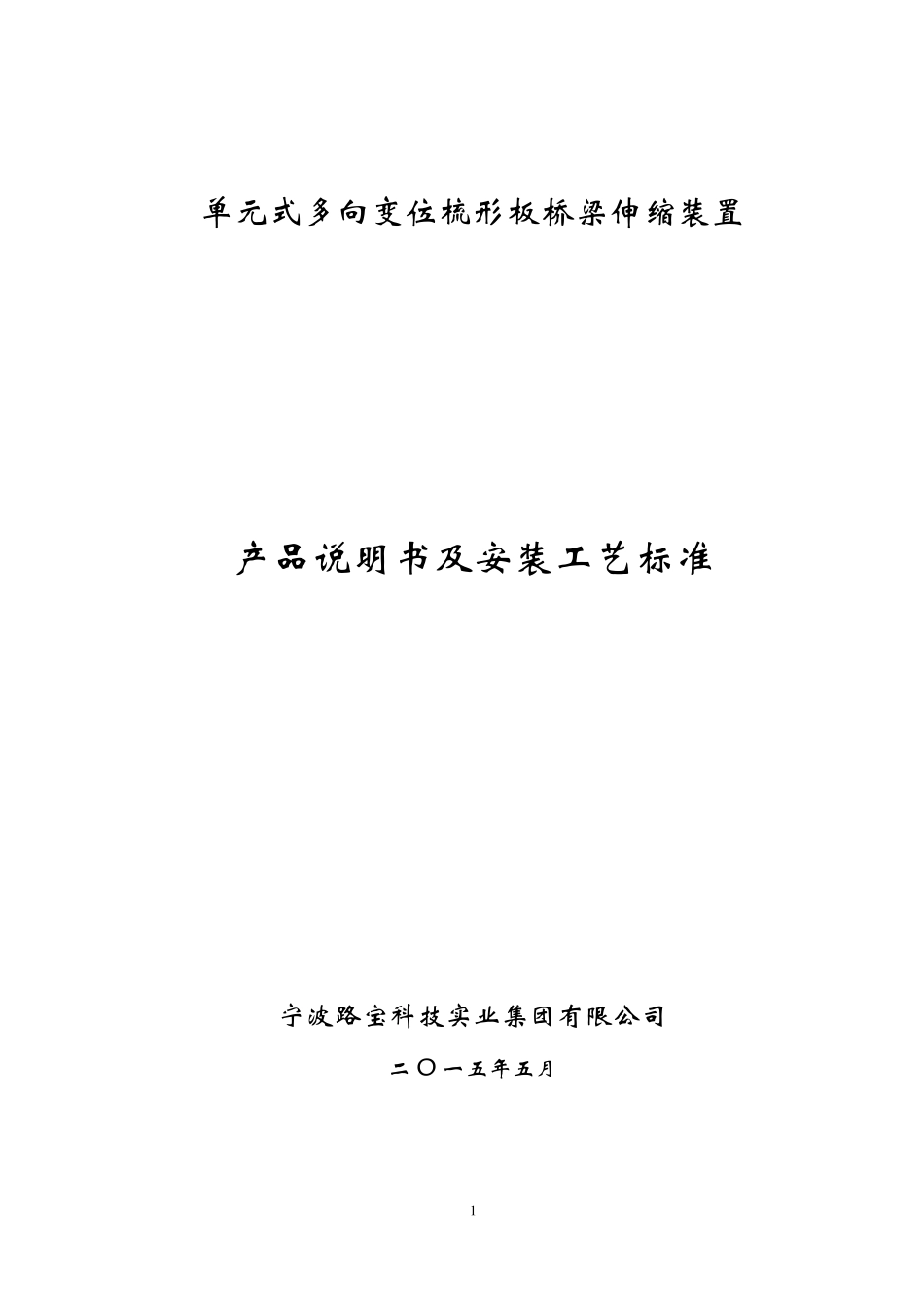

单元式多向变位梳形板桥梁伸缩装置产品说明书及安装工艺标准宁波路宝科技实业集团有限公司二 O 一五年五月1一、产品简介单元式多向变位梳形板桥梁伸缩装置 是针对传统模数式及梳形伸缩装置存在的不足，特别是在悬索桥、斜拉桥桥梁的纵、横、扭转等多向变位功能以及车载对装置本身的作用力影响方面展开的广泛的研究与实践的基础上，成功研制的具有国际领先水平的新一代桥梁伸缩装置。装置主要由多向变位铰、活动梳齿板、固定梳齿板、锚固结构等组成。伸缩装置按跨越伸缩缝的方式分为骑缝式和跨缝式两类。1.1 骑缝式桥梁伸缩装置骑缝式单元式多向变位梳形板桥梁伸缩装置由若干组标准模块和特殊模块组成，每组模块由支撑托架、多向变位铰、活动梳齿板、固定梳齿板、导水装置等组成，活动梳齿板直接跨越伸缩缝（图 1），产品代号QF，一般适用于 960mm～3000mm 的伸缩量范围。1.2 跨缝式伸缩装置跨缝式单元式多向变位梳形板桥梁伸缩装置由若干组标准模块和特殊模块组成，每组模块由多向变位铰、跨缝活动梳齿板、固定梳齿板、2类型1-骑缝式工程应用照片导水装置等组成，伸缩梳齿完全在伸缩缝一侧而用轴转跨缝板直接跨越伸缩缝（图 2），产品代号 KF，一般适用于 80 mm～880 mm 的伸缩量范围。类型2-跨缝式工程应用照片二、产品主要参数2.1 伸缩装置的伸缩量分为：80、120、160、240、320、400、480、560、640、720、800、880、960、1040、1120、1200、1280、1360、1440、1520、1600、1680、1760、1840、1920、2000、2080、2160、2240、2320、2400、2480、2560、2640、2720、2800、2880、2960、3000mm。2.2伸缩装置的竖向转角分级为 0.01、0.02、0.03、0.04、0.05rad，并可根据要求进行特殊设计，最大可达到 0.15 rad。2.3伸缩装置的平面转角分级为 0.01、0.02、0.03、0.04、0.05rad，并可根据要求进行特殊设计，最大可达到 0.15 rad。三、产品名称代号3产品代号表示方法如下：//平面转角，单位为弧度（rad）竖向转角，单位为弧度（rad）伸缩量范围，单位为毫米（mm）分类代号：骑缝式，QF；跨缝式，KF产品名称代号：RB示例 1：伸缩量为 1000mm（±500 mm）的骑缝式多向变位伸缩装置，竖向转角±0.03rad，平面转角±0.03rad，其产品名称为 RBQF1000 型单元式多向变位梳形板桥梁伸缩装置，代号表示为 RBQF1000/±0.03/±0.03。示例 2：伸缩量为 480mm（±240 mm）的跨缝式多向变位伸缩装置，竖向转角±0.02，平面转角±0.01...
