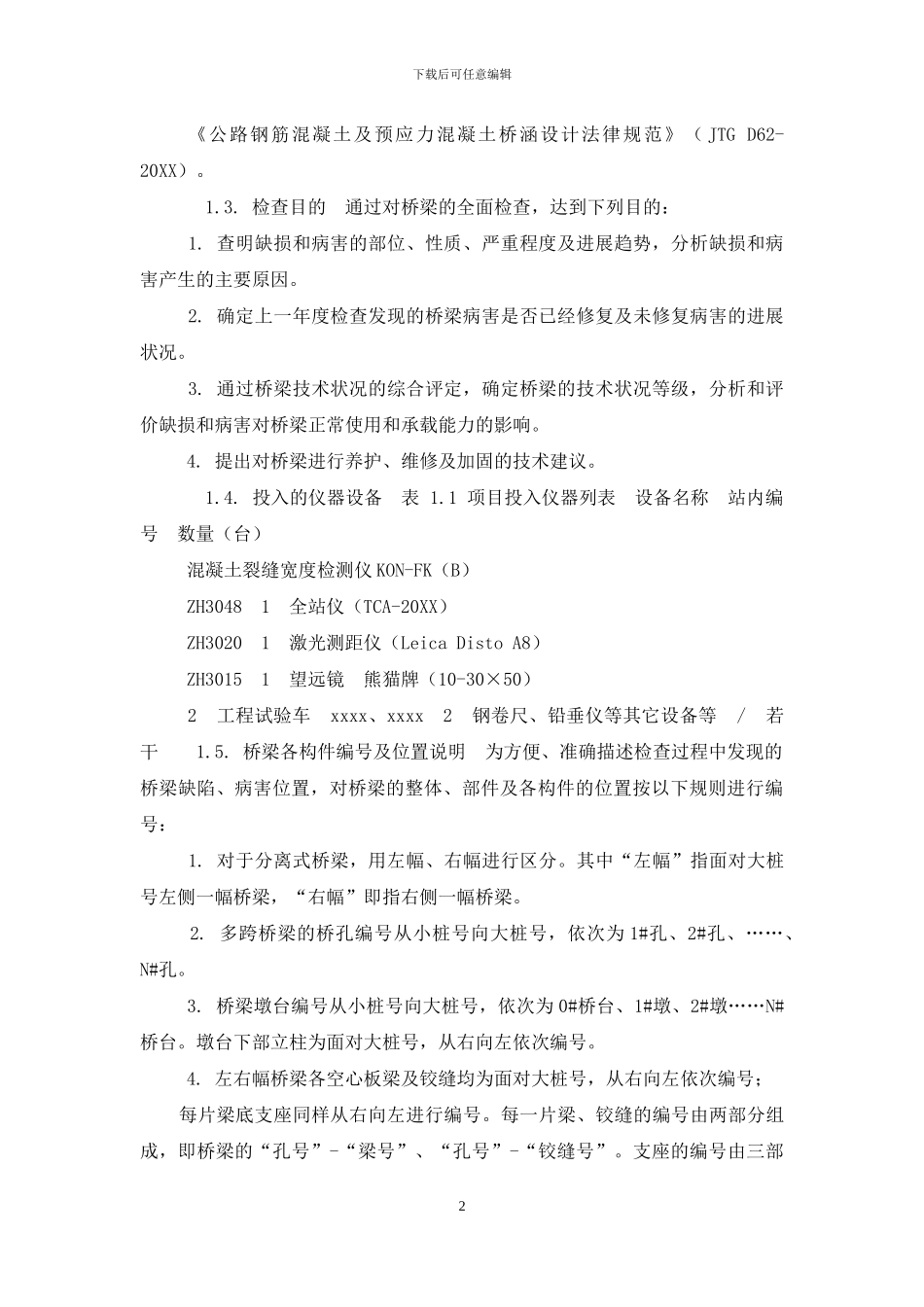

下载后可任意编辑老沪闵路立交桥检查报告 2024老沪闵路立交桥检查报告 20XX 20XX 年 度 上 海 市 管 公 路 桥 梁 定 期 检 查 ( 一 标 ) 检 查 报 告 （K54+563.0 老沪闵路立交桥） 二〇二〇二〇二〇年七月 目 录 1. 概况 1 1.1. 桥梁概述 1 1.2. 检查依据及法律规范 2 1.3. 检查目的 2 1.4. 投入的仪器设备 2 1.5. 桥梁各构件编号及位置说明 3 2. 桥梁基本状况卡片及定期检查记录表 4 2.1. 桥梁基本状况卡片 4 2.2. 桥梁定期检查记录表 6 3. 现场检查及测试结果 7 3.1. 上部结构检查结果 7 3.2. 下部结构检查结果 23 3.3. 桥面系检查结果 32 4. 桥梁技术状况评定 44 5. 检测结果要点 45 6. 结论及处理建议 46 1. 概况 1.1. 桥梁概述 老沪闵路立交桥位于 S20 公路，中心桩号为 K54+563.04，共 24 跨，跨径组成为（15.82+2×16+8×20+25+25+16+7×20+2×16+15.82）m，桥梁全长 464.48m，跨越老沪闵路，单幅横向 16m 宽，净宽 14.8m。上部结构：预应力混凝土空心板，全桥共有 768 块空心板，桥台处设 RG-80 型钢伸缩缝。下部结构：45cm×45cm钢筋混凝土预制方柱、Ф80cm 和 Ф120cm 的钻孔灌注桩三种类型，混凝土上节桩标号为 35 号，下节桩为 30 号； 承台、立柱混凝土标号为 30 号，预应力盖梁标号为 40 号； 桥台混凝土标号为 30 号。设计荷载等级：汽车-超 20 级，特-300。 图 1.1 桥梁侧面照片 图 1.2 桥梁正面照片 1.2. 检查依据及法律规范 （1） 《公路桥涵养护法律规范》（JTG H11-20XX）。 （2） 《公路桥梁技术状况评定标准》（JTG/T H21-20XX）。 （3） 《公路桥梁承载能力检测评定规程》（JTG/T J21-20XX）。 （4） 1下载后可任意编辑 《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（ JTG D62-20XX）。 1.3. 检查目的 通过对桥梁的全面检查，达到下列目的： 1. 查明缺损和病害的部位、性质、严重程度及进展趋势，分析缺损和病害产生的主要原因。 2. 确定上一年度检查发现的桥梁病害是否已经修复及未修复病害的进展状况。 3. 通过桥梁技术状况的综合评定，确定桥梁的技术状况等级，分析和评价缺损和病害对桥梁正常使用和承载能力的影响。 4. 提出对桥梁进行养护、维修及加固的技术建议。 1.4. 投入的仪器设备 表 1.1 项目投入仪器列表 设备名称 站内编号 数量（台） ...
