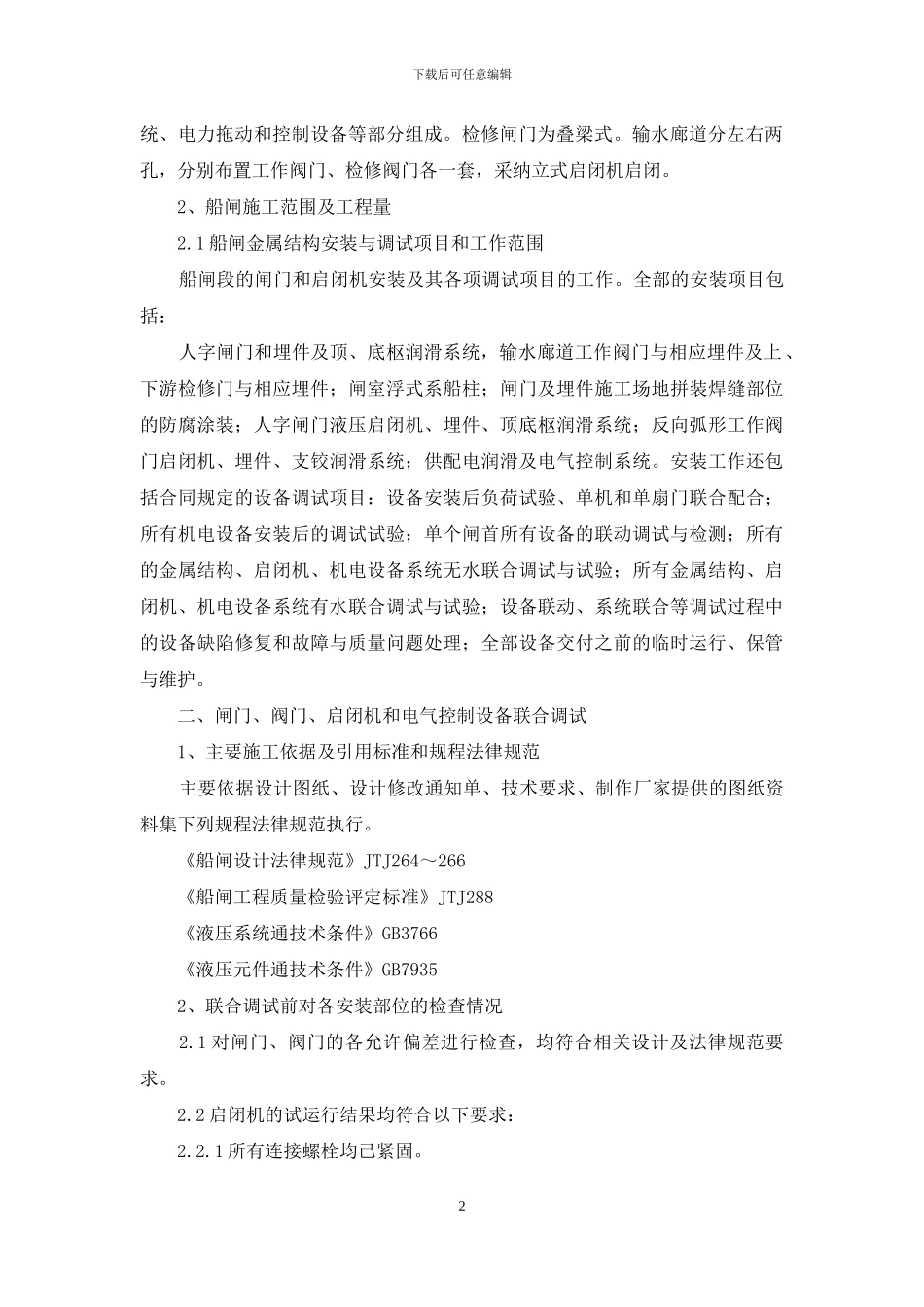

航电枢纽工程船闸联合调试报告_第2页
2/4

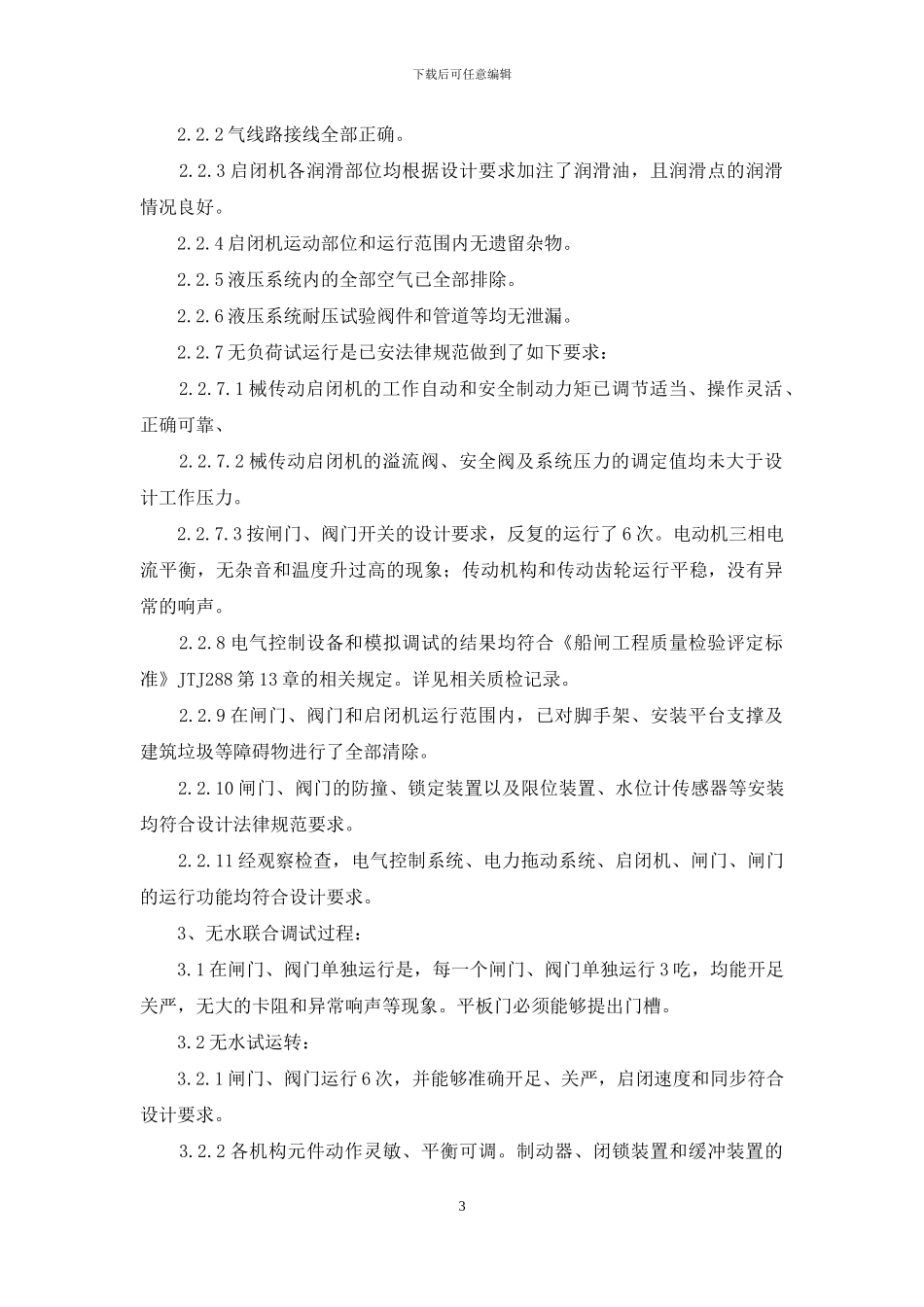

航电枢纽工程船闸联合调试报告_第3页
3/4
下载后可任意编辑航电枢纽工程船闸联合调试报告四川**江沙溪航电枢纽工程 (合同编号:SX/C08) 船闸联合调试报告 水电七局机电安装沙溪航电枢纽工程金结安装项目部 二 O 一一年七月 一、工程概况 1、设计概况 四川**江沙溪航电工程位于四川省**市境内的****流上,是《**江渠化开发规划报告(**至重庆段)》中规划 16 级开发方案的第 4 级,枢纽上接**梯级,下与金银台梯级相连,坝址左岸距**市城区约 5km,坝址右岸距**市城区约12km,是以航运、发电为主,航电结合的综合利用工程。枢纽工程由发电厂房、泄洪冲沙闸、溢流坝、船闸及挡水坝组成,电站装 3 台灯泡贯流式水轮发电机组,单台装机容量 29MW,总装机容量为 87MW,多年平均年发电量 3.8 亿kW·h,年利用小时数 4368h。 船闸等级为Ⅳ级,有效尺度 120×16×3.0m(长×口门宽度×门槛水深)。船闸位于主河道左侧,主要由上引航道、上闸首和下引航道组成。厂房坝段位于主河道,由上游进水口、主、副厂房、安装间、下游防洪墙及尾水渠组成。轴线长 108.2m。冲砂闸、泄洪闸位于主航道,轴线长 276m,每孔闸净宽 12m。右岸土石坝段位于泄洪闸右侧,轴线长 230m。 1.1 船闸通航系统 沙溪航电工程船闸枢纽工程设计一个闸室、上下闸首、上下引航道、两套输水系统,总长 1621m,船闸最大运行水头 14.1m,上游水位 324.0m ,下游水位 309.90m。上下游人字门门顶均设人行桥;闸室平面有效尺寸280m×34m(长×宽)。闸首设置人字工作闸门、检修闸门各一套。上游人字门单扇尺寸 10×16×1.4m,单扇门叶重量 82.157t,下游人字门单扇门叶尺寸10×15.4×1.4m,单扇门叶重量 80.233t,人字闸门采纳卧式液压启闭机启闭,布置在闸首的启闭机房内,由液压油缸总成、启闭机埋件、液压泵站及管道系1下载后可任意编辑统、电力拖动和控制设备等部分组成。检修闸门为叠梁式。输水廊道分左右两孔,分别布置工作阀门、检修阀门各一套,采纳立式启闭机启闭。 2、船闸施工范围及工程量 2.1 船闸金属结构安装与调试项目和工作范围 船闸段的闸门和启闭机安装及其各项调试项目的工作。全部的安装项目包括: 人字闸门和埋件及顶、底枢润滑系统,输水廊道工作阀门与相应埋件及上、下游检修门与相应埋件;闸室浮式系船柱;闸门及埋件施工场地拼装焊缝部位的防腐涂装;人字闸门液压启闭机、埋件、顶底枢润滑系统;反向弧形工作阀门启闭机、埋件、支铰润滑系统;供配电润滑及电气控制...
