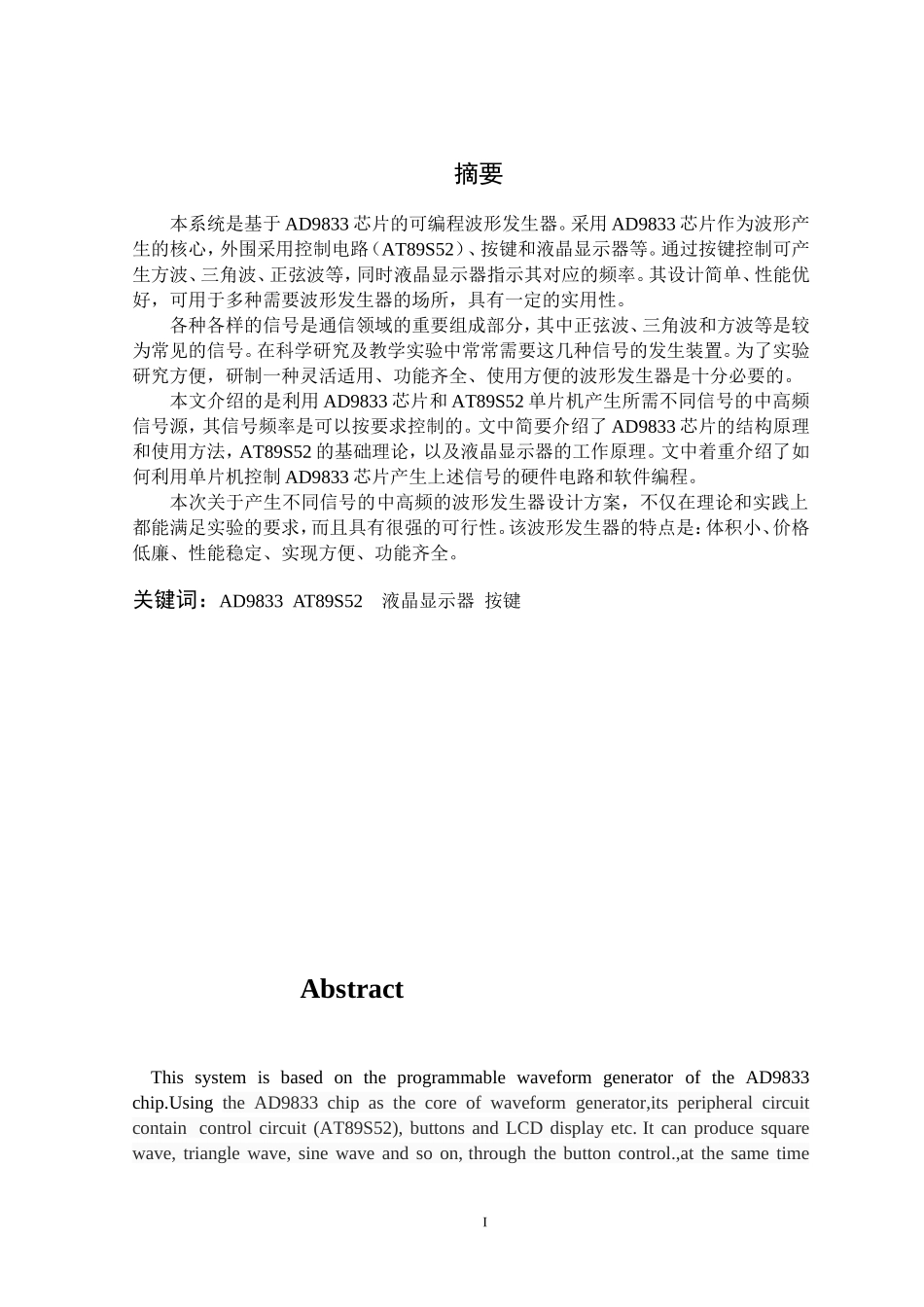

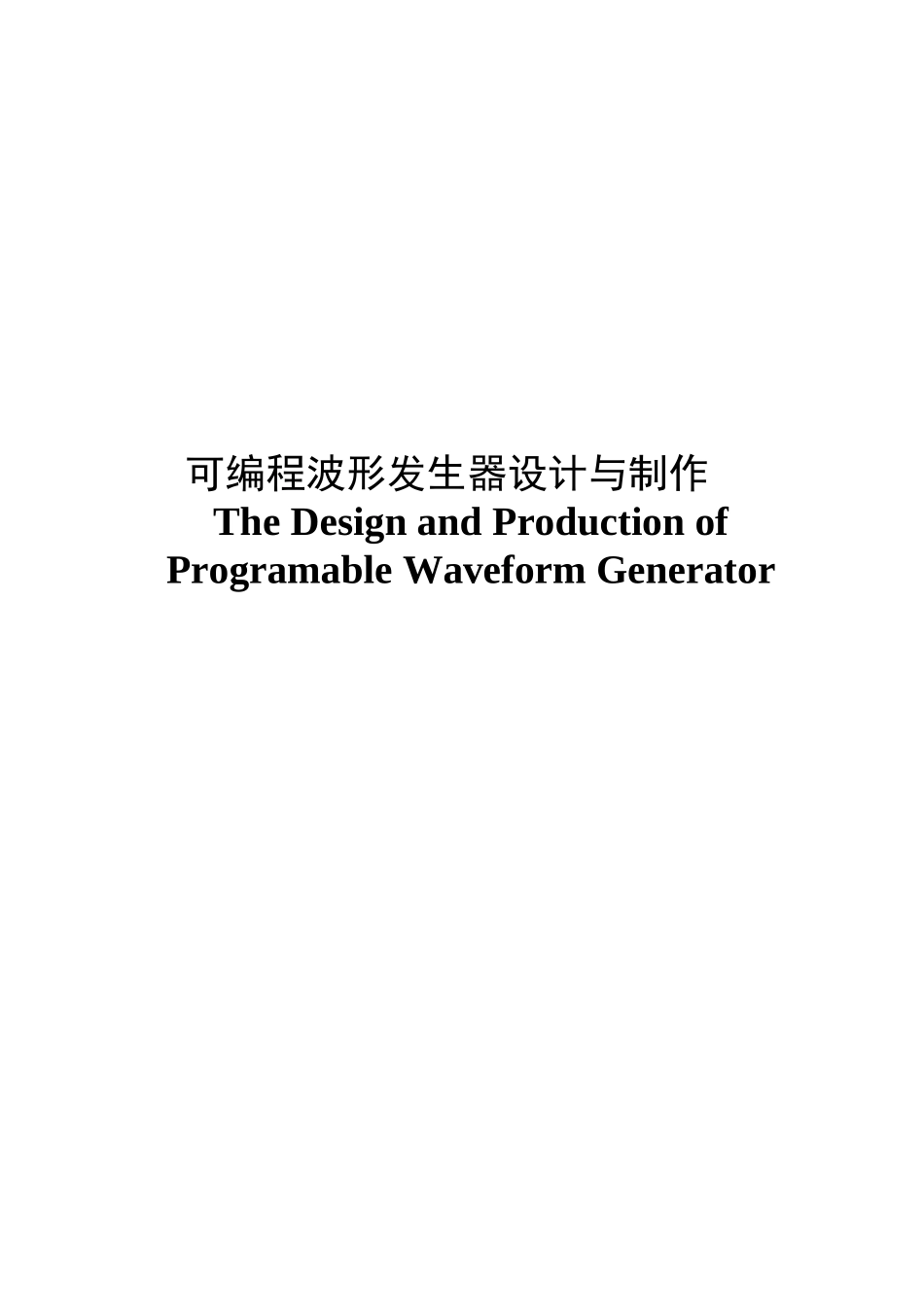

可编程波形发生器设计与制作院别：信息科学与工程学院专业班：通信工程0901班姓名：学号：指导老师：2013年5月可编程波形发生器设计与制作TheDesignandProductionofProgramableWaveformGenerator摘要本系统是基于AD9833芯片的可编程波形发生器。采用AD9833芯片作为波形产生的核心，外围采用控制电路（AT89S52）、按键和液晶显示器等。通过按键控制可产生方波、三角波、正弦波等，同时液晶显示器指示其对应的频率。其设计简单、性能优好，可用于多种需要波形发生器的场所，具有一定的实用性。各种各样的信号是通信领域的重要组成部分，其中正弦波、三角波和方波等是较为常见的信号。在科学研究及教学实验中常常需要这几种信号的发生装置。为了实验研究方便，研制一种灵活适用、功能齐全、使用方便的波形发生器是十分必要的。本文介绍的是利用AD9833芯片和AT89S52单片机产生所需不同信号的中高频信号源，其信号频率是可以按要求控制的。文中简要介绍了AD9833芯片的结构原理和使用方法，AT89S52的基础理论，以及液晶显示器的工作原理。文中着重介绍了如何利用单片机控制AD9833芯片产生上述信号的硬件电路和软件编程。本次关于产生不同信号的中高频的波形发生器设计方案，不仅在理论和实践上都能满足实验的要求，而且具有很强的可行性。该波形发生器的特点是：体积小、价格低廉、性能稳定、实现方便、功能齐全。关键词：AD9833AT89S52液晶显示器按键AbstractThissystemisbasedontheprogrammablewaveformgeneratoroftheAD9833chip.UsingtheAD9833chipasthecoreofwaveformgenerator,itsperipheralcircuitcontaincontrolcircuit(AT89S52),buttonsandLCDdisplayetc.Itcanproducesquarewave,trianglewave,sinewaveandsoon,throughthebuttoncontrol.,atthesametimeILCDdisplayindicatesthecorrespondingfrequency.Itsdesignissimple,performanceisgood,whichcanbeusedforavarietyofneedsofwaveformgeneratorandhasacertainpracticality.Allkindsofsignalsisanimportantpartinthefieldofcommunication,Especiallysinewave,triangularwaveandsquarewavesignalsaremorecommon.Thescientificresearchandteachingexperimentsoftenneedtheseveralkindsofsignalgenerator.Fortheconvenienceofexperimentandresearch,developpingonekindofwaveformgeneratorwhichincludesflexibleapplication,completefunctions,convenientuseisverynecessary.ThisarticledescribestheuseoftheAD9833chipsandAT89S52microcontrollertogeneratethesignalsourceofrequireddifferentfrequentsignals,thesignalfrequencycanbecontrolledaccordingtotherequirements.ItintroducesthestructureprincipleandusingmethodofAD9833chip,thebasedtheoryofAT89S52basedth,andtheworkingprincipleofLCD.Thewaveformgeneratordesignongeneratingsignalsofdifferentfrequencies,notonlyintheoryandpracticecanmeettherequirementsoftheexperiment,butalsohasastrongfeasibility.Thewaveformgeneratorfeaturesare:smallsize,lowprice,stableperformance,convenient,full-featured.Keywords:AD9833AT89S52LCDbuttons目录摘要…………………………….……………….………….…………………………….ⅠAbstract………………………………………………………………………………….Ⅱ绪论………………………………………………………………………………………..11系统总体设计…………………………………………………………………………21.1设计方案比较与选定…………………….………….……………………………...21.1.1设计方案一…………………………………………………..……………………21.1.2设计方案二……………………………………………..……………………..….31.1.3设计方案三……………………………………………..…………………………31.1.4设计方案的选定………………………………………..…………………………31.2系统总体框图设计……………………………………..…………………………...42系统硬件设计…………………………...
