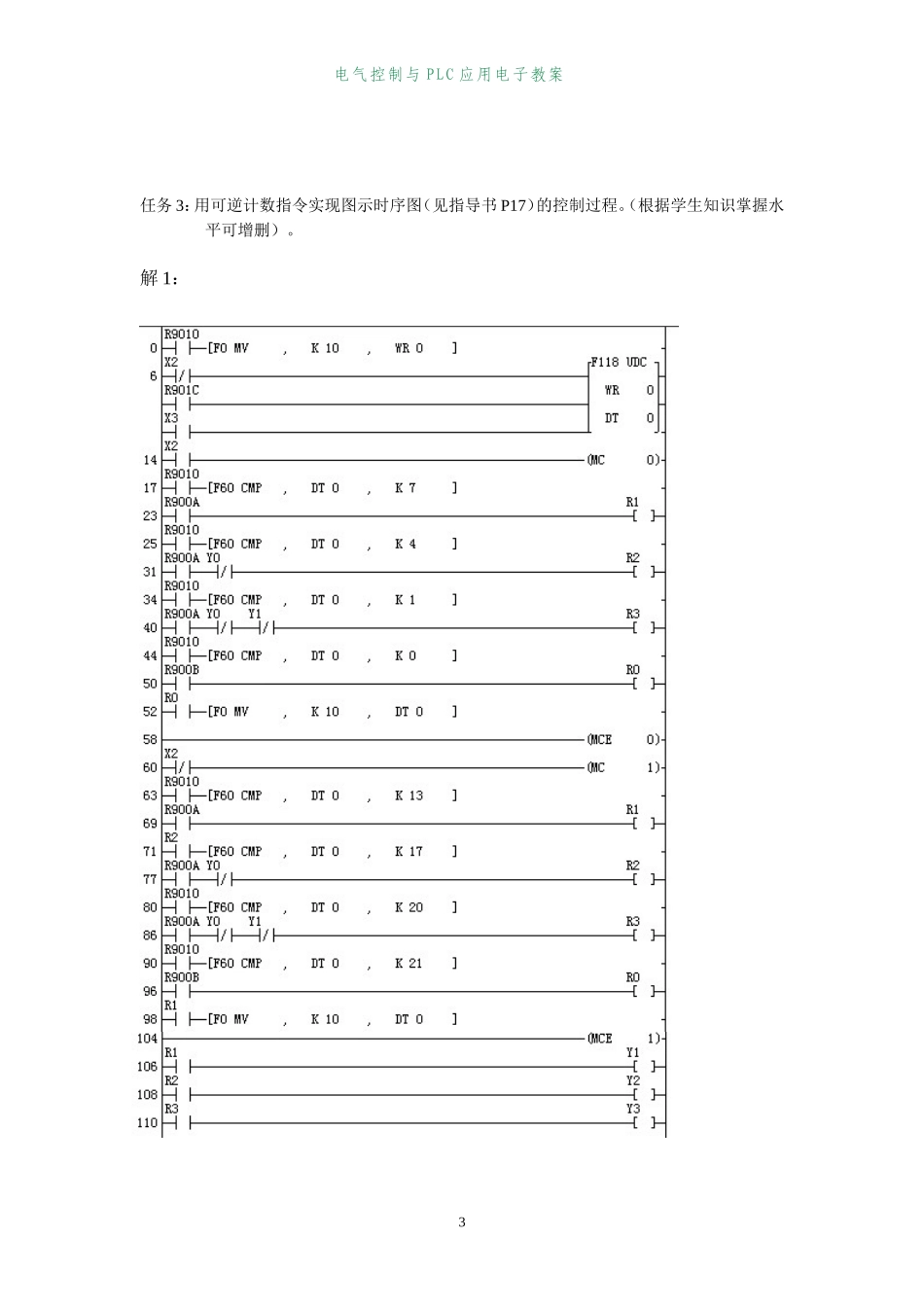

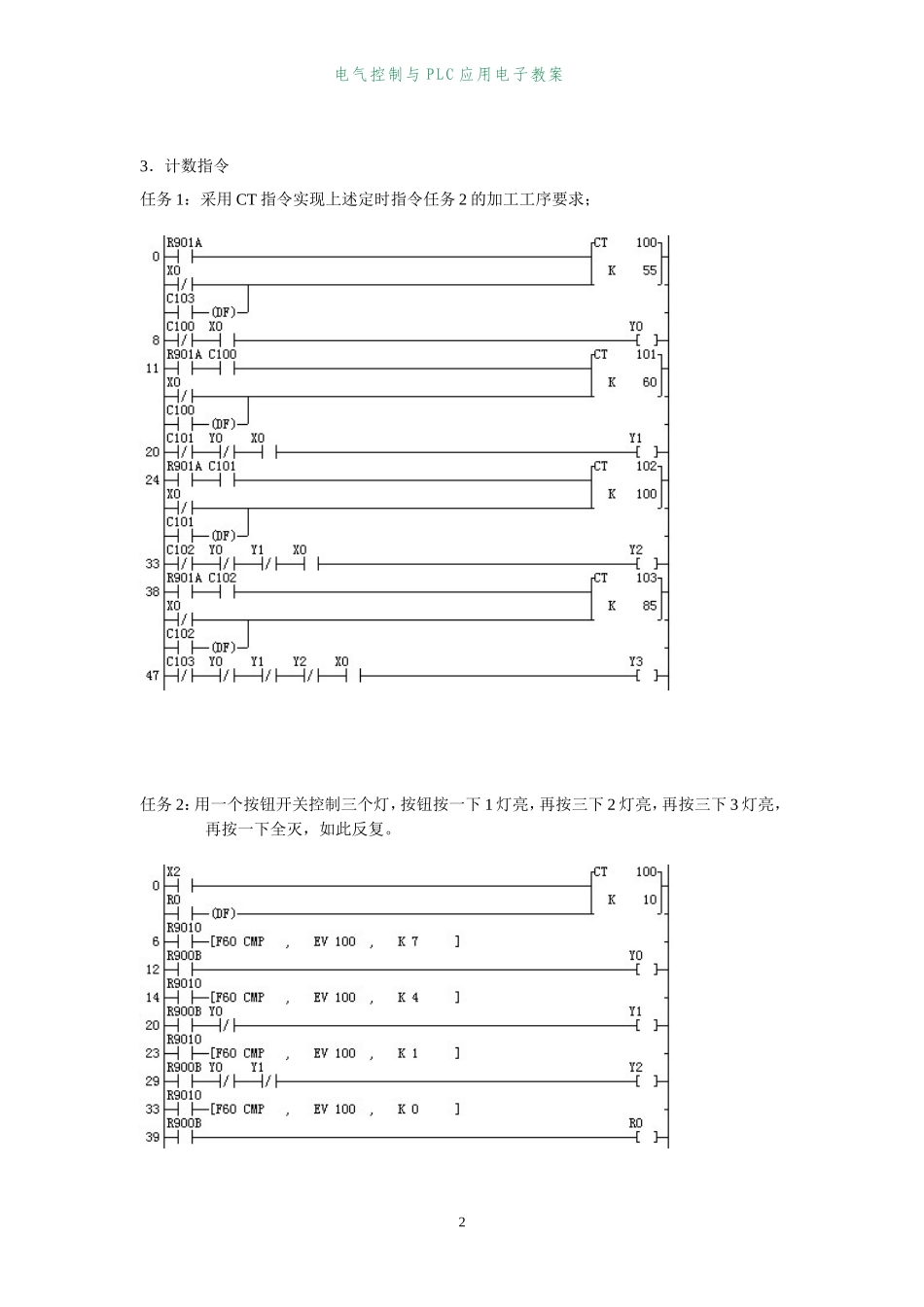

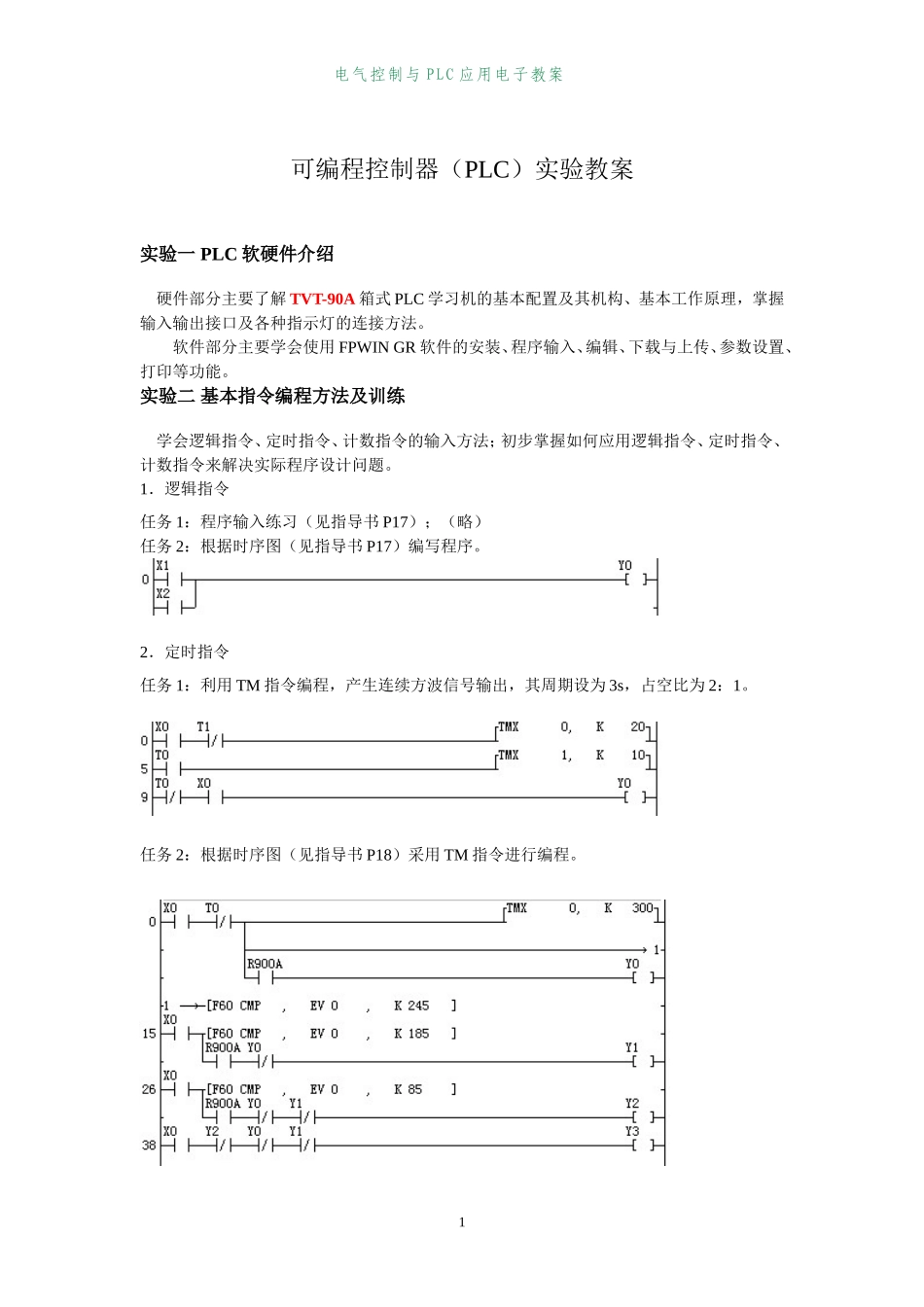

电气控制与PLC应用电子教案可编程控制器（PLC）实验教案实验一PLC软硬件介绍硬件部分主要了解TVT-90A箱式PLC学习机的基本配置及其机构、基本工作原理，掌握输入输出接口及各种指示灯的连接方法。软件部分主要学会使用FPWINGR软件的安装、程序输入、编辑、下载与上传、参数设置、打印等功能。实验二基本指令编程方法及训练学会逻辑指令、定时指令、计数指令的输入方法；初步掌握如何应用逻辑指令、定时指令、计数指令来解决实际程序设计问题。1．逻辑指令任务1：程序输入练习（见指导书P17）；（略）任务2：根据时序图（见指导书P17）编写程序。2．定时指令任务1：利用TM指令编程，产生连续方波信号输出，其周期设为3s，占空比为2：1。任务2：根据时序图（见指导书P18）采用TM指令进行编程。1电气控制与PLC应用电子教案3．计数指令任务1：采用CT指令实现上述定时指令任务2的加工工序要求；任务2：用一个按钮开关控制三个灯，按钮按一下1灯亮，再按三下2灯亮，再按三下3灯亮，再按一下全灭，如此反复。2电气控制与PLC应用电子教案任务3：用可逆计数指令实现图示时序图（见指导书P17）的控制过程。（根据学生知识掌握水平可增删）。解1：3电气控制与PLC应用电子教案解2：4电气控制与PLC应用电子教案解3：实验三高级指令编程方法及训练学会基本及高级传送指令、移位、算术运算指令的输入方法；初步掌握如何应用传送指令、移位、算术运算指令来解决实际程序设计问题。1．传送指令任务1：用传送指令实现当按钮X1按下时，将“1949，10，1”这组数据分别送入DT0~DT2中，当X0按下时又可全清且清零优先。5电气控制与PLC应用电子教案任务2：用传送指令实现输入开关对输出灯亮多少的控制：X7=OFF时Xn=ON：输出端n个灯亮，其余灭；X7=ON时Xn=ON：输出端n个灯灭，其余亮。6电气控制与PLC应用电子教案2．数据移位指令任务1：利用移位指令使输出的8个灯从左到右以s速度依次亮；当灯全亮后再从左到右依次灭。如此反复运行。任务2：利用左右移位指令，使一个亮灯以0.2s的速度自左向右移动，到达最右侧后，再自右向左返回最左侧，如此反复。X2=ON时移位开始，X22=OFF时，清零。（根据学生知识掌握水平可增删）3．算术运算指令任务1：分别用BIN算术运算指令和BCD算术运算指令完成下式的计算：（1）BIN算术运算指令7电气控制与PLC应用电子教案（2）BCD算术运算指令实验四电机控制实验/八段码显示实验掌握电机控制、八段码实验板的接线方法，弄清楚电机控制、八段码实验板的控制原理，并完成相应的程序设计任务。1．电机控制实验任务1：利用电机控制实验板编程实现电动机的Y/⊿启动控制；任务2：利用电机控制实验板编程实现电动机的正反转和Y/⊿启动控制。8电气控制与PLC应用电子教案2．八段码显示实验任务1：将指导书P23中四组抢答器的PLC程序输入PLC进行调试，并领会的程序设计思路与方法；解：另一种设计方法：9电气控制与PLC应用电子教案任务2：在任务1的基础上完成五组抢答器的程序设计。10电气控制与PLC应用电子教案实验五数值运算实验/天塔之光实验掌握八段码显示实验板、天塔之光实验板的接线方法，弄清楚八段码、天塔之光实验板的控制原理，并学会利用八段码显示实验板完成相应的数值运算程序设计任务，利用天塔之光实验板完成相应的流水灯控制程序设计任务。1．数值运算实验任务1：将指导书P24中两位BCD代码相加的PLC程序输入PLC进行调试，并领会的程序设计思路与方法；（略）任务2：完成一位BCD码减一位BCD码的运算，显示运算结果，有借位则小数点亮；任务3：完成一位BCD码乘一位BCD码的运算，循环显示运算结果，小数点亮的表示个位，无小数点的表示十位；11电气控制与PLC应用电子教案任务4：完成一位BCD码除一位BCD码的运算，循环显示运算结果，小数点亮的表示商，无小数点的表示余数。12电气控制与PLC应用电子教案2．天塔之光实验任务1：用PLC控制灯光闪烁：L1、L4、L7亮，1s后灭，接着L2、L5、L8亮，1s后灭，接着13电气控制与PLC应用电子教案L3、L6亮，1s后灭，接着L1、L4、L7亮，1s后灭……，如此反复。任务2：用PLC控制灯光闪烁：L1亮2s后灭，接着L2、L3、L4亮2s后灭，接着L6、L7、L8亮2s...
