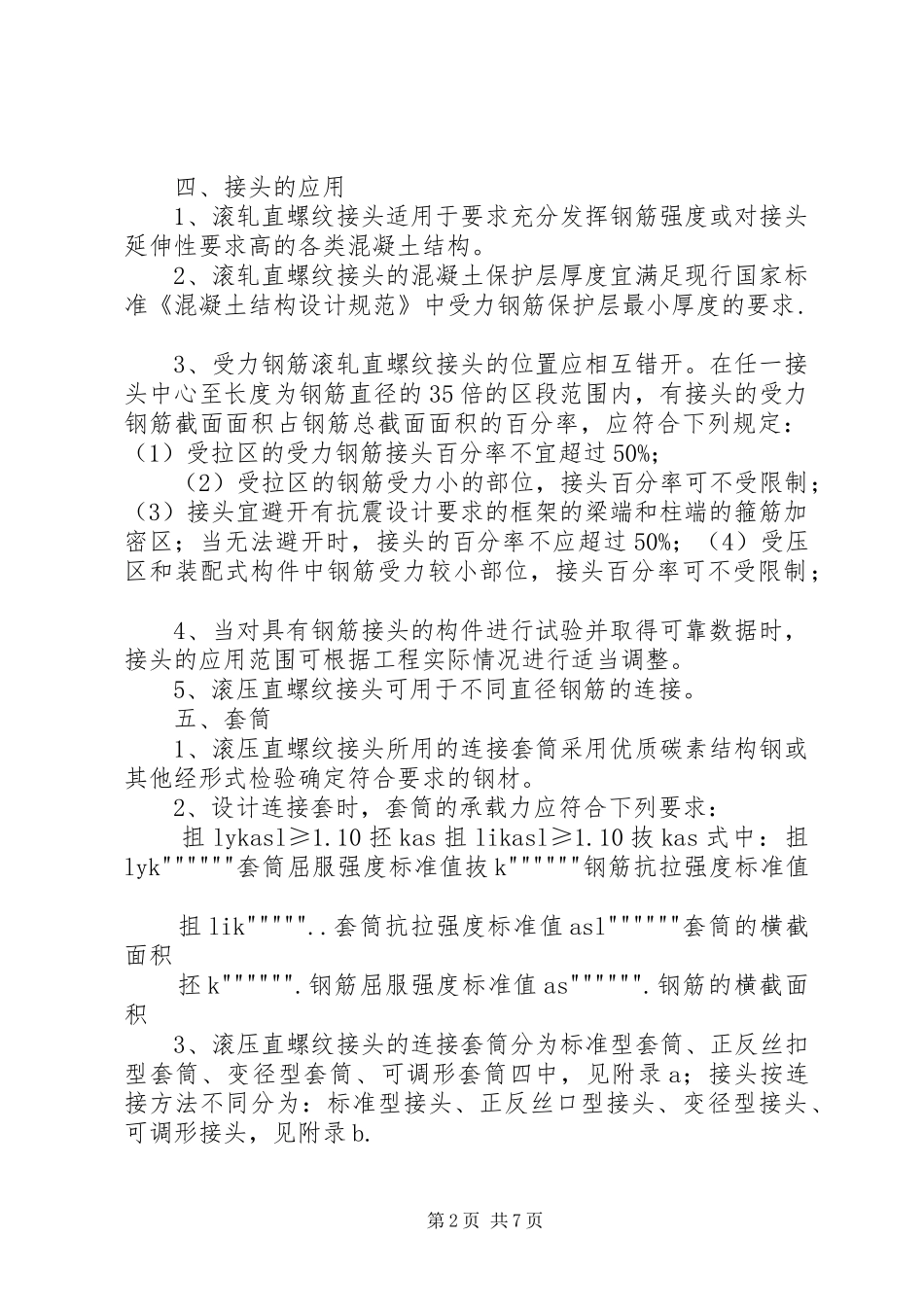

《钢筋等强度剥肋滚轧直螺纹连接技术规程》五篇范文钢筋等强度剥肋滚轧直螺纹连接技术规程（2007-08-1517：09：27）一、总则1、为在混凝土结构中使用钢筋等强度剥肋滚轧直螺纹接头，做到经济合理，确保质量，特制定本规程。2、本规程适用于钢筋剥肋滚轧直螺纹接头的施工应用与验收。剥肋滚轧直螺纹接头适用于工业与民用建筑的混凝土结构中直径为16—40mm的hrb335、hrb400带肋钢筋的连接。3、用于等强度剥肋滚轧直螺纹钢筋接头的钢筋应符合现行国家标准的要求。本规程应与现行行业标准《钢筋机械连接通用技术规程》jgj107-2003配套使用，尚应符合国家现行标准的有关规定。二、术语1、钢筋等强度剥肋滚轧直螺纹接头（以下简称直螺纹接头）fullpcrformanccknob-cutrolledparallelthreeadsplicingofredars把待连接的钢筋端部剥肋后滚轧成直螺纹，通过连接套筒将两根钢筋连接成一体的钢筋接头。2、完整丝扣onccompletescrewthtead。（完整一圈的螺纹）3、丝头rcbarsheadwithscrewthrcad。（加工成螺纹的钢筋端部）4、套筒slecve。（连接钢筋用的带内螺纹的连接件）5、可调套筒adjustableslecve。（两端连接钢筋，中间由过渡螺纹组成的组合体，用于不能转动处钢筋的连接）三、接头的性能滚轧直螺纹接头的性能应符合《钢筋机械连接通用技术规程》jgj107-2003种i级接头性能的要求。第1页共7页四、接头的应用1、滚轧直螺纹接头适用于要求充分发挥钢筋强度或对接头延伸性要求高的各类混凝土结构。2、滚轧直螺纹接头的混凝土保护层厚度宜满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求.3、受力钢筋滚轧直螺纹接头的位置应相互错开。在任一接头中心至长度为钢筋直径的35倍的区段范围内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：（1）受拉区的受力钢筋接头百分率不宜超过50%；（2）受拉区的钢筋受力小的部位，接头百分率可不受限制；（3）接头宜避开有抗震设计要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50%；（4）受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制；4、当对具有钢筋接头的构件进行试验并取得可靠数据时，接头的应用范围可根据工程实际情况进行适当调整。5、滚压直螺纹接头可用于不同直径钢筋的连接。五、套筒1、滚压直螺纹接头所用的连接套筒采用优质碳素结构钢或其他经形式检验确定符合要求的钢材。2、设计连接套时，套筒的承载力应符合下列要求：抯lykasl≥1.10抷kas抯likasl≥1.10抜kas式中：抯lyk""""""套筒屈服强度标准值抜k""""""钢筋抗拉强度标准值抯lik"""""..套筒抗拉强度标准值asl""""""套筒的横截面积抷k"""""".钢筋屈服强度标准值as"""""".钢筋的横截面积3、滚压直螺纹接头的连接套筒分为标准型套筒、正反丝扣型套筒、变径型套筒、可调形套筒四中，见附录a；接头按连接方法不同分为：标准型接头、正反丝口型接头、变径型接头、可调形接头，见附录b.第2页共7页4、标准型套筒的几何尺寸应符合表5.4的规定：表5.4标准型套筒的几何尺寸（mm）规格螺纹直径套筒外径套筒长度1616.324451818.2275020XX.231552222.233602525.437652828.441703232.247753636.253854040.258905、变径型套筒：变径型套筒用以连接不同直径的钢筋，长度与大规格普通套筒长度相同。常用变径型套筒几何尺寸见表5.5。表5.5常用变径型套筒几何尺寸mm套筒规格外径小端螺纹大端螺纹套筒总长16~182716.318.25016~203116.320.25518~203118.220.25518~223318.222.26020~223320.222.26020~253720.225.46522~253722.225.46522~284422.228.47025~284425.428.47025~324725.432.27528~324728.432.27528~365328.436.28532~365332.236.28532~405832.240.29036~405836.240.2906、套筒出厂应有合格证。套筒在运输和储存中，应防止锈蚀（不含轻微浮锈）和沾污。六、接头施工1、施工准备。（1）加滚轧直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。（2）钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头有弯曲、马蹄现象的应切去，不得用气割下料。2、钢筋丝头加工（1）按钢筋规格所需的...
