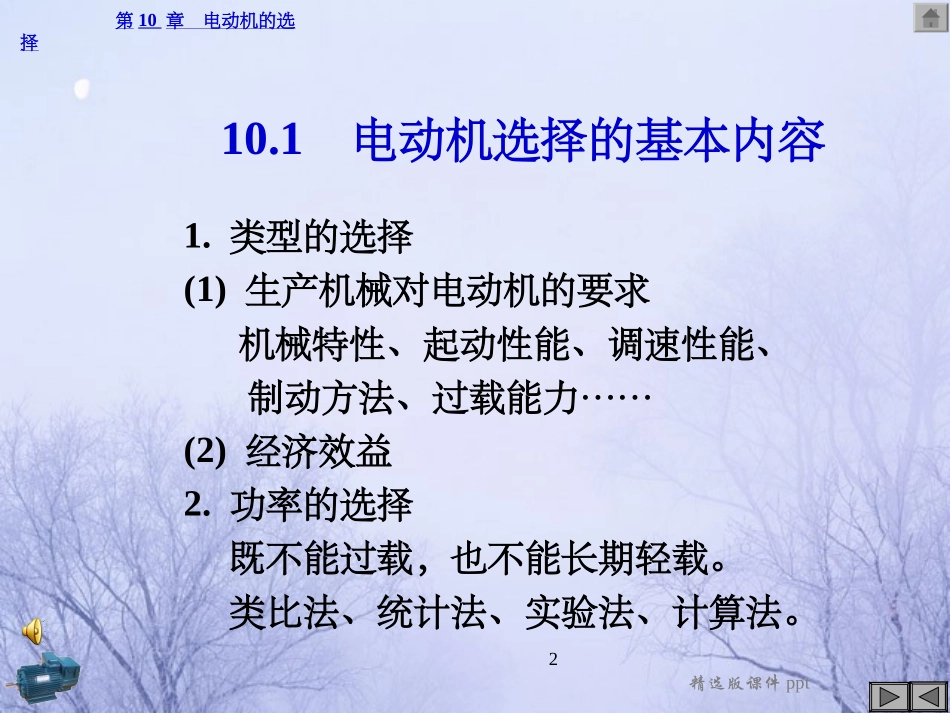

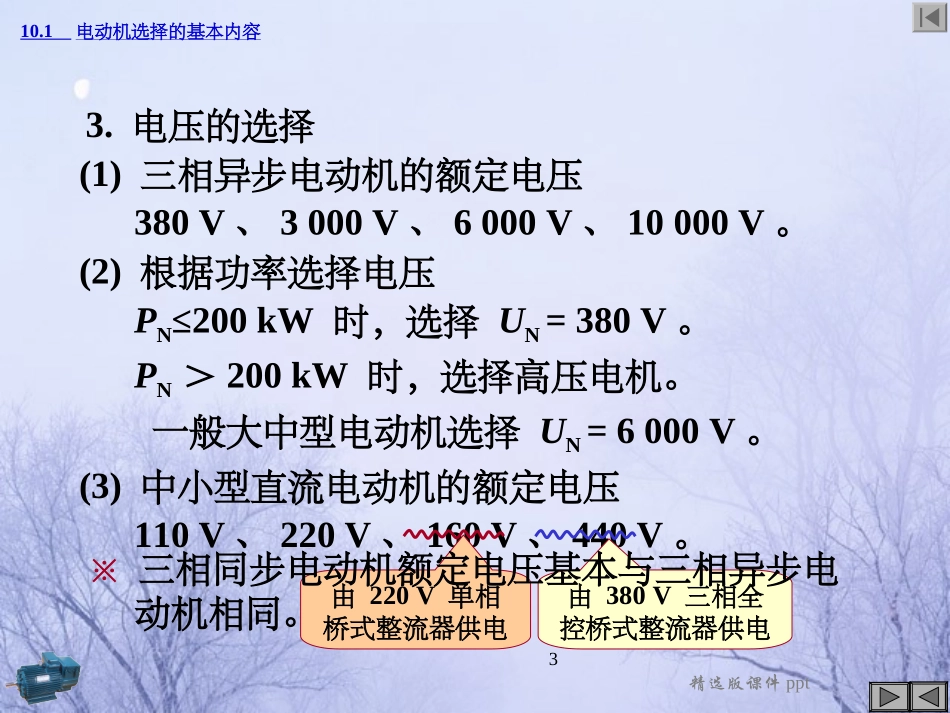

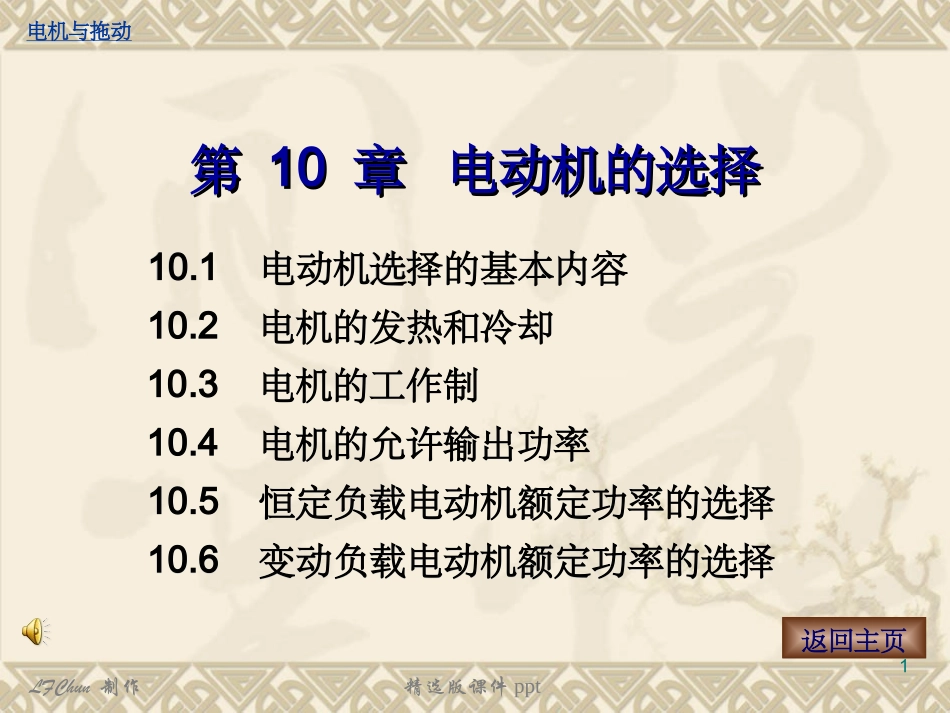

精选版课件ppt1LFChun制作10.2电机的发热和冷却10.2电机的发热和冷却第10章电动机的选择10.1电动机选择的基本内容10.3电机的工作制10.4电机的允许输出功率10.5恒定负载电动机额定功率的选择10.6变动负载电动机额定功率的选择第第1010章电动机的选择章电动机的选择10.1电动机选择的基本内容10.3电机的工作制10.4电机的允许输出功率10.5恒定负载电动机额定功率的选择10.6变动负载电动机额定功率的选择返回主页电机与拖动精选版课件ppt210.1电动机选择的基本内容1.类型的选择(1)生产机械对电动机的要求机械特性、起动性能、调速性能、制动方法、过载能力……(2)经济效益2.功率的选择既不能过载，也不能长期轻载。类比法、统计法、实验法、计算法。第10章电动机的选择精选版课件ppt33.电压的选择(1)三相异步电动机的额定电压380V、3000V、6000V、10000V。(2)根据功率选择电压PN≤200kW时，选择UN=380V。PN＞200kW时，选择高压电机。一般大中型电动机选择UN=6000V。(3)中小型直流电动机的额定电压110V、220V、160V、440V。由220V单相桥式整流器供电由380V三相全控桥式整流器供电※三相同步电动机额定电压基本与三相异步电动机相同。10.1电动机选择的基本内容精选版课件ppt44.转速的选择5.外形结构的选择开启式、防护式、封闭式、密封式、防爆式。10.1电动机选择的基本内容精选版课件ppt5开启式电动机10.1电动机选择的基本内容更多的图片精选版课件ppt6防护式电动机Y系列（IP23）电动机是防护型自扇冷式笼型三相异步电动机10.1电动机选择的基本内容更多的图片精选版课件ppt7封闭式电动机离心制冷机用封闭式电机螺杆制冷机用封闭式电机10.1电动机选择的基本内容更多的图片精选版课件ppt8密封式电动机Y系列（IP44）电动机是全封闭自扇冷式笼型三相异步电动机10.1电动机选择的基本内容更多的图片精选版课件ppt9防爆式电动机（YB系列）YB2-B3510.1电动机选择的基本内容更多的图片精选版课件ppt106.安装型式的选择卧式、立式。10.1电动机选择的基本内容(1)B3，卧式(2)B5，卧式(3)B35，卧式(4)V1，立式精选版课件ppt11B3型10.1电动机选择的基本内容更多的图片精选版课件ppt12B5型10.1电动机选择的基本内容更多的图片精选版课件ppt13B35型10.1电动机选择的基本内容更多的图片精选版课件ppt14立式电动机（V1型）10.1电动机选择的基本内容更多的图片精选版课件ppt157.工作制的选择有九种工作制。如连续工作制、短时工作制、断续周期工作制。8.型号的选择Y系列——封闭式笼型三相异步电动机。YR系列——绕线型三相异步电动机。YD系列——三相多速异步电动机。YB系列——防爆型三相异步电动机。T系列——三相同步电动机。Z系列——直流电动机。…10.1电动机选择的基本内容精选版课件ppt1610.2电机的发热和冷却电机的温升=电机的温度－周围环境温度当发热量=散热量时，=稳定值。电机的热平衡方程式Cd＋Adt=Qdt※Q——热量（单位时间内产生的热量）。C——热容量（温度每升高1K所需的热量）。A——散热系数（为1K时，每秒所散出的热量）。第10章电动机的选择精选版课件ppt17※i——电机的初始温升。s=Q/A——电机的稳定温升。=C/A——电机的发热和冷却时间常数。ddtCA＋=QA=s＋(i－s)e－tOtsiOtis10.2电机的发热和冷却精选版课件ppt1810.3电机的工作制1.连续工作制（S1工作制）OtPsPL应用通风机、水泵、纺织机、造纸机等。第10章电动机的选择精选版课件ppt192.短时工作制（S2工作制）标准运行时间：15、30、60、90min。OtPsMPLtW应用水闸启闭机、冶金用的电动机、起重机中的电动机。10.3电机的工作制精选版课件ppt203.断续周期工作制（S3工作制）OtPPLtWtSsHL负载持续率FC=×100%tWtW＋tS标准负载持续率FC=15%FC=25%FC=40%FC=60%周期：tW＋tS≤10min。应用起重机、电梯、轧钢辅助机械中的电动机。10.3电机的工作制精选版课件ppt214.包括起动的断续周期工作制（S4工作制）5.包括电制动的断续周期工作制（S5工作制）6.连续周期工作制（S6工作制）7.包括电制动的连续周期工作制（S7工作制）8.包括变速变负载的连续周期工作制（S8工作制）9...
