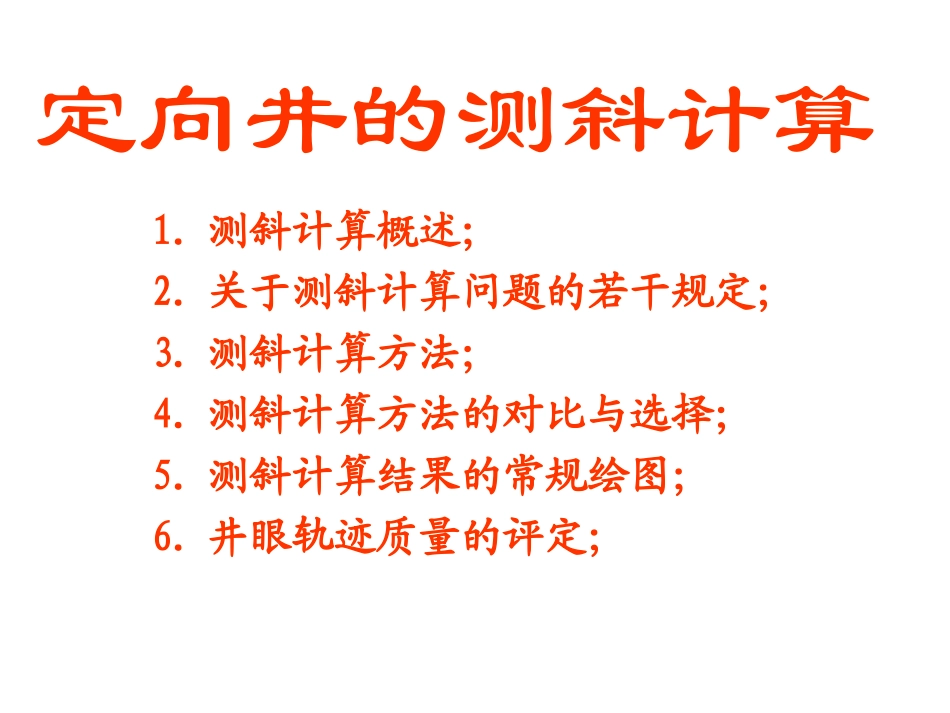

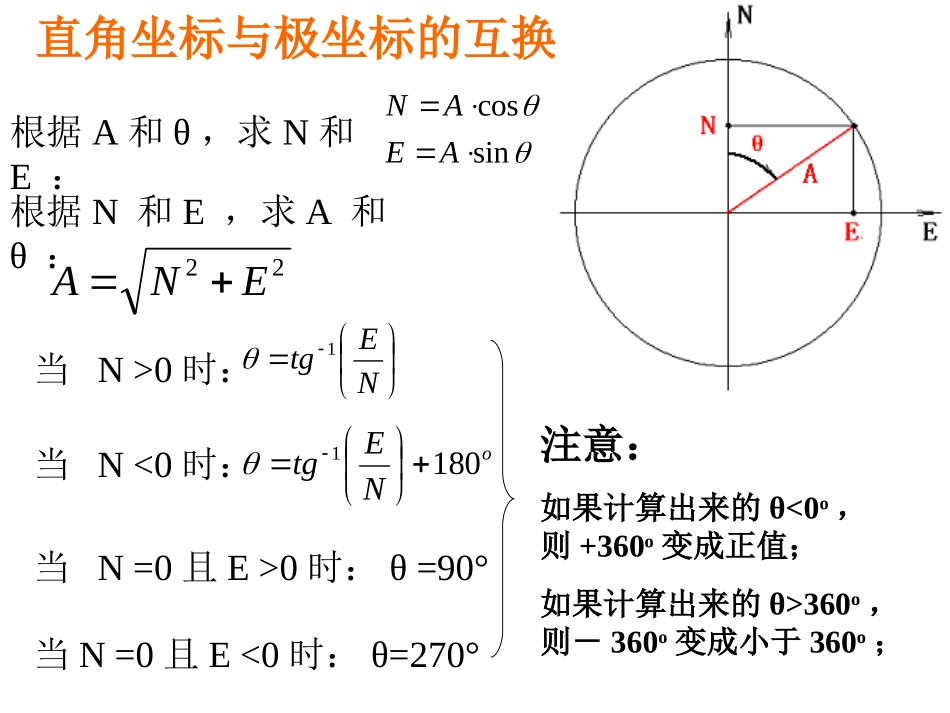

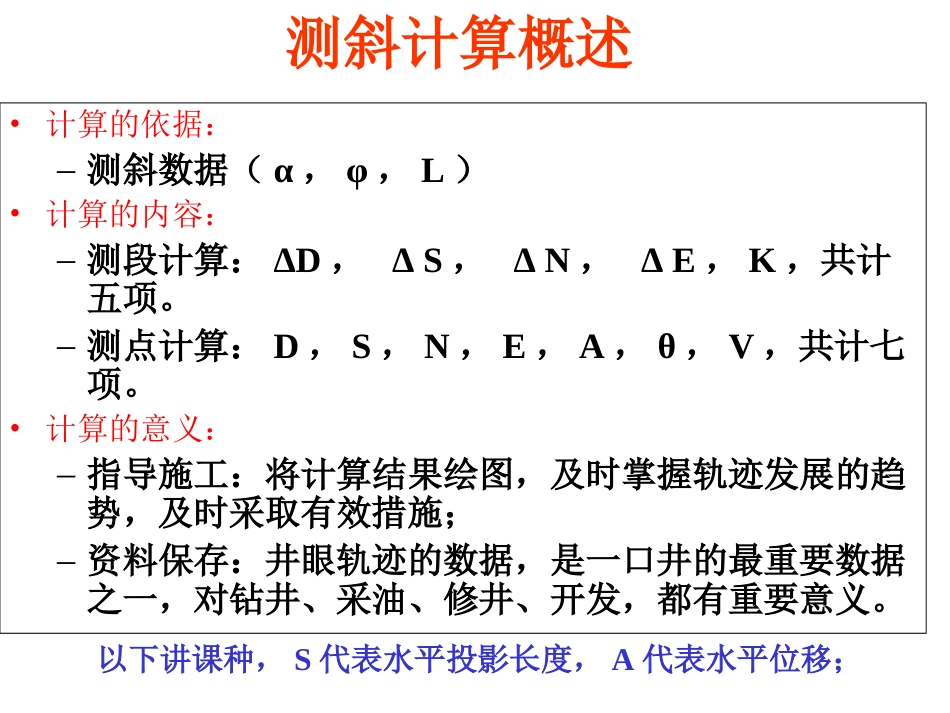

定向井的测斜计算1.测斜计算概述;2.关于测斜计算问题的若干规定;3.测斜计算方法;4.测斜计算方法的对比与选择;5.测斜计算结果的常规绘图;6.井眼轨迹质量的评定;测斜计算概述•计算的依据:–测斜数据(α,φ,L)•计算的内容:–测段计算:ΔD,ΔS,ΔN,ΔE,K,共计五项。–测点计算:D,S,N,E,A,θ,V,共计七项。•计算的意义:–指导施工:将计算结果绘图,及时掌握轨迹发展的趋势,及时采取有效措施;–资料保存:井眼轨迹的数据,是一口井的最重要数据之一,对钻井、采油、修井、开发,都有重要意义。以下讲课种,S代表水平投影长度,A代表水平位移;直角坐标与极坐标的互换NEtg1根据A和θ,求N和E:sincosAEAN根据N和E,求A和θ:当N>0时:22ENAoNEtg1801当N<0时:当N=0且E>0时:θ=90°当N=0且E<0时:θ=270°注意:如果计算出来的θ<0o,则+360o变成正值;如果计算出来的θ>360o,则-360o变成小于360o;测斜计算概述•计算方法的多样性–来源于测段形状的不确定性。经过测斜,人们只知道一个测段的两个端点处的有关参数(井斜角、井斜方位角和井深),对两端点之间的测段形状则一无所知。–一无所知,无法计算,要计算,只好假设。假设不同,则计算方法不同。–假设相同时,对数据的处理不同,也形成不同计算方法;–有人将别的方法进行某种简化,也会得到新的计算方法;–常见的、基本的、有价值的计算方法,有八种。以下讲课种,S代表水平投影长度,A代表水平位移;关于测斜计算问题的若干规定•测斜计算方法:–我国钻井专业标准化委员会制定的标准规定,使用圆柱螺线法或最小曲率法。•对测斜计算数据的规定:–1.测点编号:自上而下,第一个井斜角不为零的测点为第1测点,i=1,2,3,至n–2.测段编号:自上而下编号,第i-1个测点与第i个测点之间所夹的测段为第i个测段–3.第1测段,应该是第0测点和第1测点之间的测段.–4.第0测点:没有连接点时,要规定第0测点:α0=0;L0=L1-25m;φ0=φ1;关于测斜计算问题的若干规定–5.用于计算全井轨迹的计算数据必须是多点测斜仪测得的数据.–6.磁性测斜仪测得的方位角数据,须根据当地当年的磁偏角,进行校正.–7.测点中若有一测点井斜角为零,则该点方位角等于相邻测点的方位角.–8.方位角变化,在一个测段内不超过180°。若方位角增量大于180°,应按反转方向计算。关于测斜计算问题的若干规定–8.方位角变化值,在一个测段内不超过180°。若方位角增量大于180°,应按反转方向计算。φc=?φc=?关于测斜计算问题的若干规定当φ1=250,φ2=2150,当φ1=3550,φ2=150,当φ1=2850,φ2=950,Φc=329.50Φc=250当φ1=3000,φ2=600,则Δφ=-1700φc=-600则:Δφ=200φc=50则Δφ=1700φc=100则Δφ=1200φc=00关于测斜计算问题的若干规定•9.还有一种更特殊的情况:一个测段内,方位角增量正好等于180°。–这种情况应该按照+180o,还是-180o,这牵扯到井眼轨迹的旋转方向问题,需要规定。但标准化委员会尚未对此做出规定。–做出规定的必要性:例如:φ1=45o,φ2=225o。若Δφ=1800,则φc=1350;若Δφ=-1800,则φc=3150;–应根据上测段的方位角变化趋势判断其符号:•上测段若是顺时针旋转,则本测段也按照顺时针处理;•上测段若是反时针旋转,则本测段也按照反时针处理;定向井轨迹计算的原理•1.从已知点开始:–已知点就是第0测点;–已知第0测点的坐标位置。•2.根据已知点坐标,计算相邻下测点的坐标:–先计算测段增量;–再把增量值加到上测点坐标中,即可得到下测点坐标;•依此类推;测斜计算的一般过程:•先进行测段计算:算出ΔD,ΔS,ΔN,ΔE,K,。–由于井眼曲率K的计算,所有方法均采用同一公式,所以方法不同,只是ΔD,ΔS,ΔN,ΔE四个参数的计算公式不同。–在测段计算的基础上,进行测点计算。不管那种方法,测点计算所用公式都是一样的。–测点计算的其他公式:EEENNNSSSDDD121212122212NEtg02212180NEtg(N2<0)(N2>0)22222ENA)cos(2022AV以下各种不同方法,仅仅在于...
