消防弱电电系统施工方案

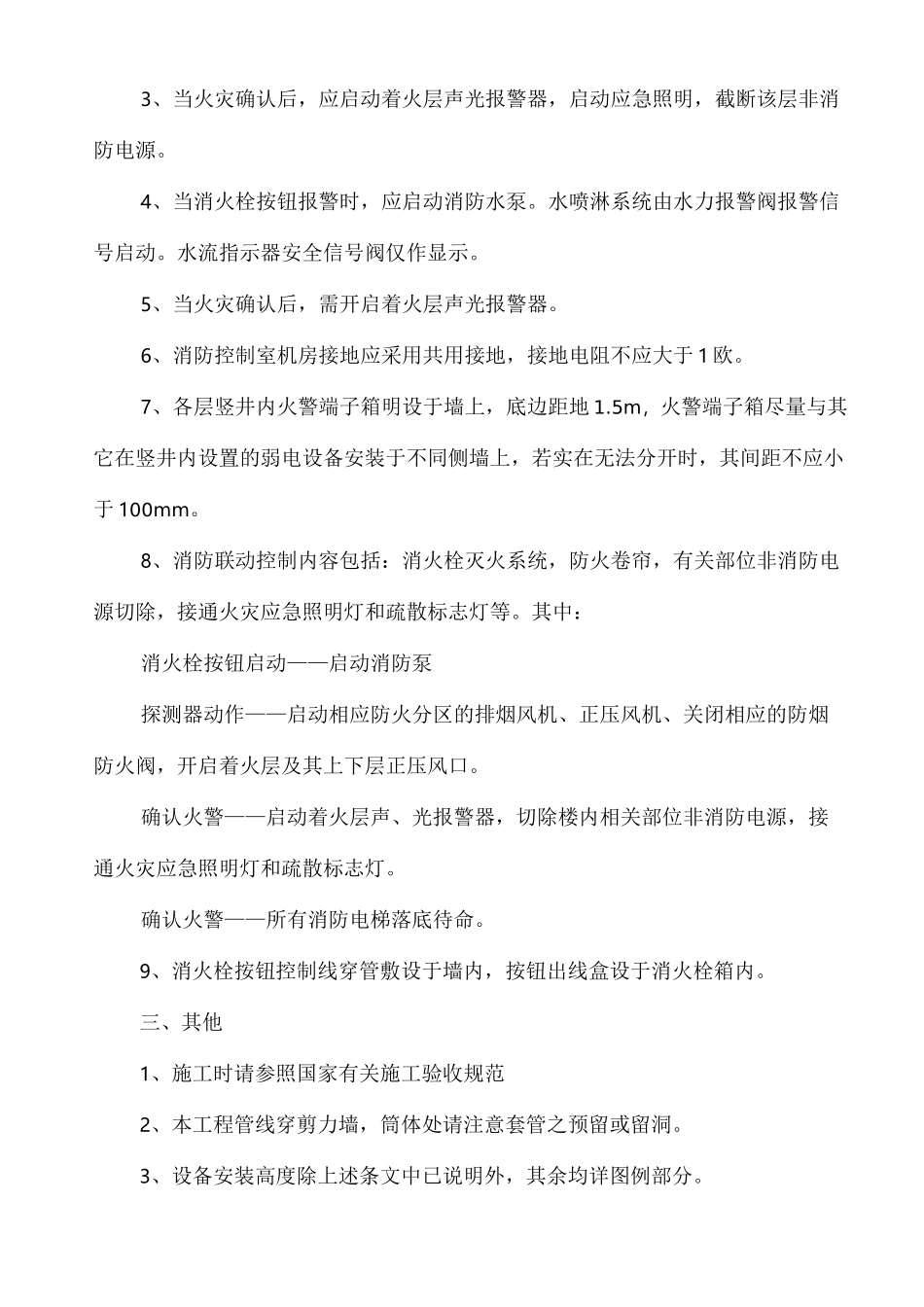

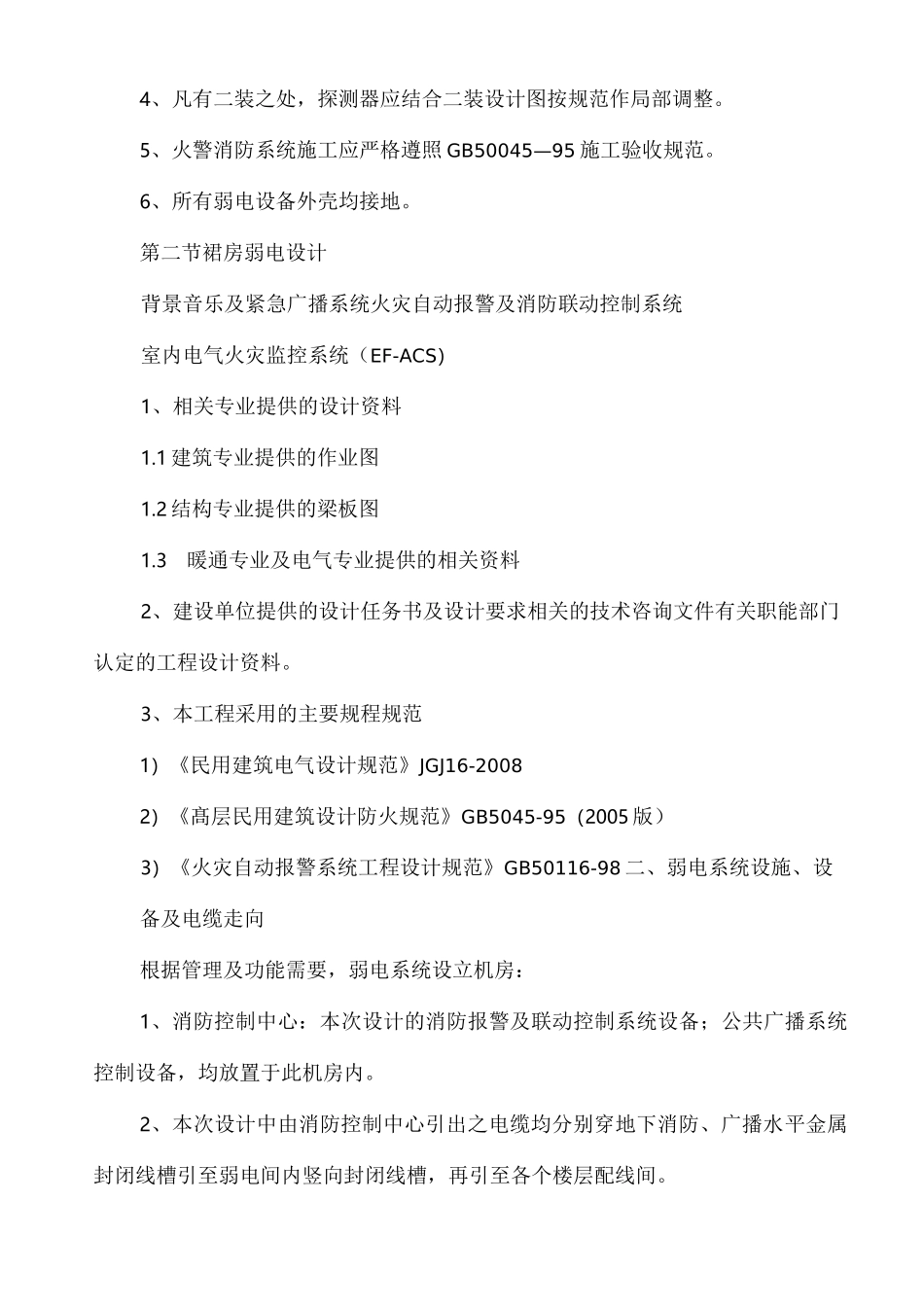

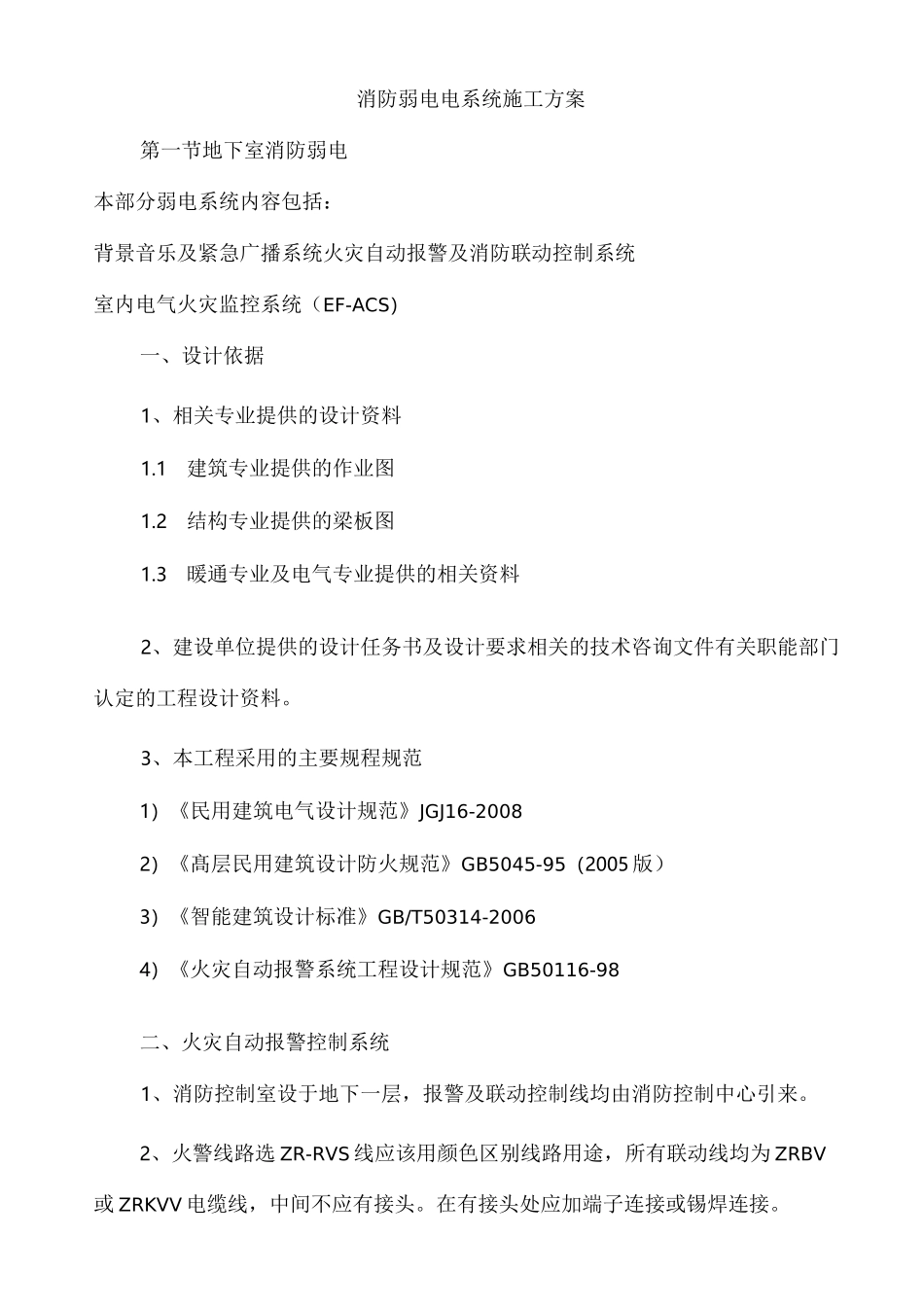

消防弱电电系统施工方案第一节地下室消防弱电本部分弱电系统内容包括：背景音乐及紧急广播系统火灾自动报警及消防联动控制系统室内电气火灾监控系统（EF-ACS）一、设计依据1、相关专业提供的设计资料1.1建筑专业提供的作业图1.2结构专业提供的梁板图1.3暖通专业及电气专业提供的相关资料2、建设单位提供的设计任务书及设计要求相关的技术咨询文件有关职能部门认定的工程设计资料。3、本工程采用的主要规程规范1）《民用建筑电气设计规范》JGJ16-20082）《髙层民用建筑设计防火规范》GB5045-95（2005 版）3）《智能建筑设计标准》GB/T50314-20064）《火灾自动报警系统工程设计规范》GB50116-98二、火灾自动报警控制系统1、消防控制室设于地下一层，报警及联动控制线均由消防控制中心引来。2、火警线路选 ZR-RVS 线应该用颜色区别线路用途，所有联动线均为 ZRBV或 ZRKVV 电缆线，中间不应有接头。在有接头处应加端子连接或锡焊连接。3、当火灾确认后，应启动着火层声光报警器，启动应急照明，截断该层非消防电源。4、当消火栓按钮报警时，应启动消防水泵。水喷淋系统由水力报警阀报警信号启动。水流指示器安全信号阀仅作显示。5、当火灾确认后，需开启着火层声光报警器。6、消防控制室机房接地应采用共用接地，接地电阻不应大于 1 欧。7、各层竖井内火警端子箱明设于墙上，底边距地 1.5m，火警端子箱尽量与其它在竖井内设置的弱电设备安装于不同侧墙上，若实在无法分开时，其间距不应小于 100mm。8、消防联动控制内容包括：消火栓灭火系统，防火卷帘，有关部位非消防电源切除，接通火灾应急照明灯和疏散标志灯等。其中：消火栓按钮启动——启动消防泵探测器动作——启动相应防火分区的排烟风机、正压风机、关闭相应的防烟防火阀，开启着火层及其上下层正压风口。确认火警——启动着火层声、光报警器，切除楼内相关部位非消防电源，接通火灾应急照明灯和疏散标志灯。确认火警——所有消防电梯落底待命。9、消火栓按钮控制线穿管敷设于墙内，按钮出线盒设于消火栓箱内。三、其他1、施工时请参照国家有关施工验收规范2、本工程管线穿剪力墙，筒体处请注意套管之预留或留洞。3、设备安装高度除上述条文中已说明外，其余均详图例部分。4、凡有二装之处，探测器应结合二装设计图按规范作局部调整。5、火警消防系统施工应严格遵照 GB50045—95 施工验收规范。6、所有弱电设备外壳均接地。第二节裙房弱电设计背景音乐及紧急广播系统火灾自动报警...
