2017冲压模具设计A答案

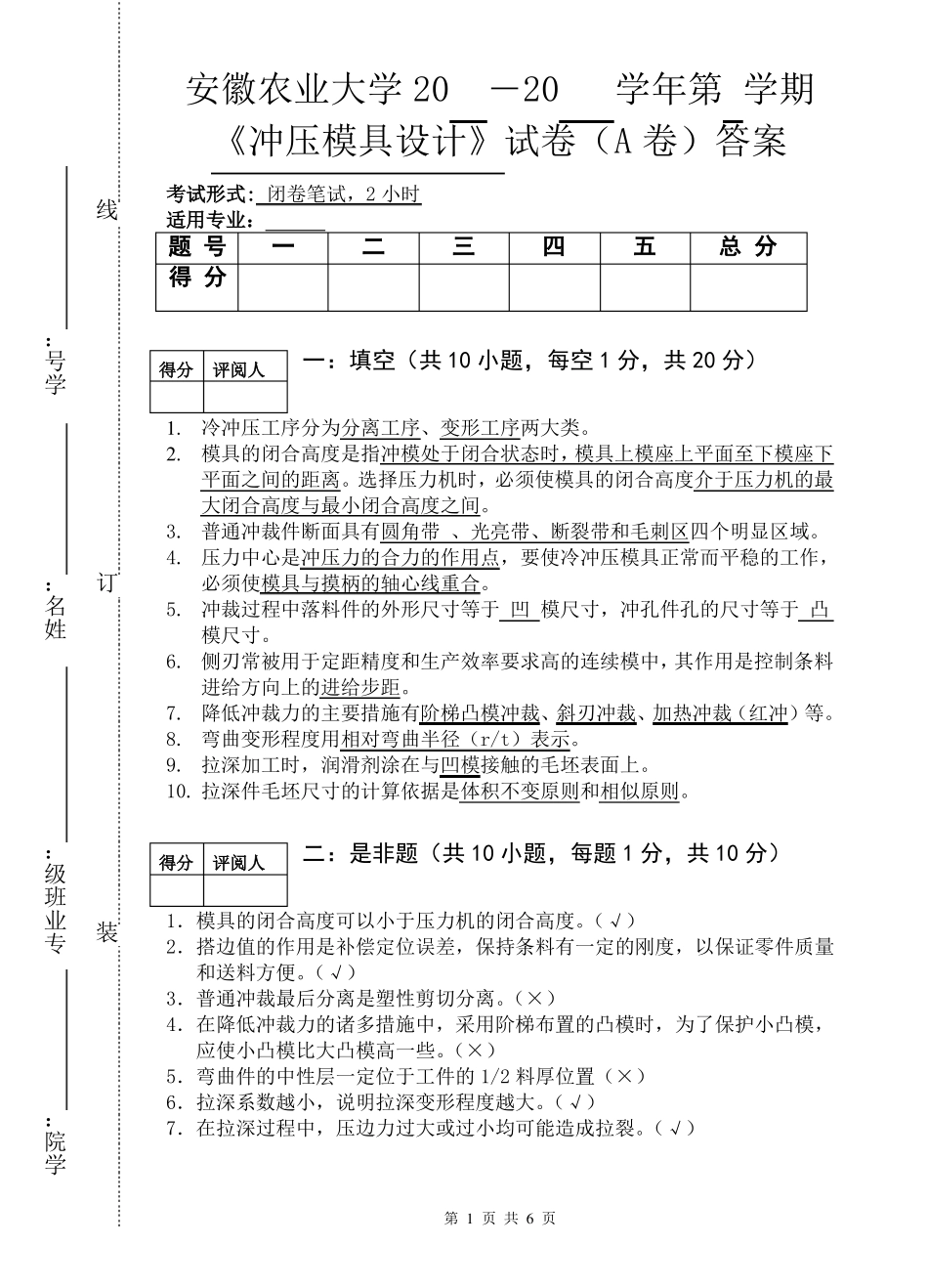

2017冲压模具设计A答案_第1页
1/6

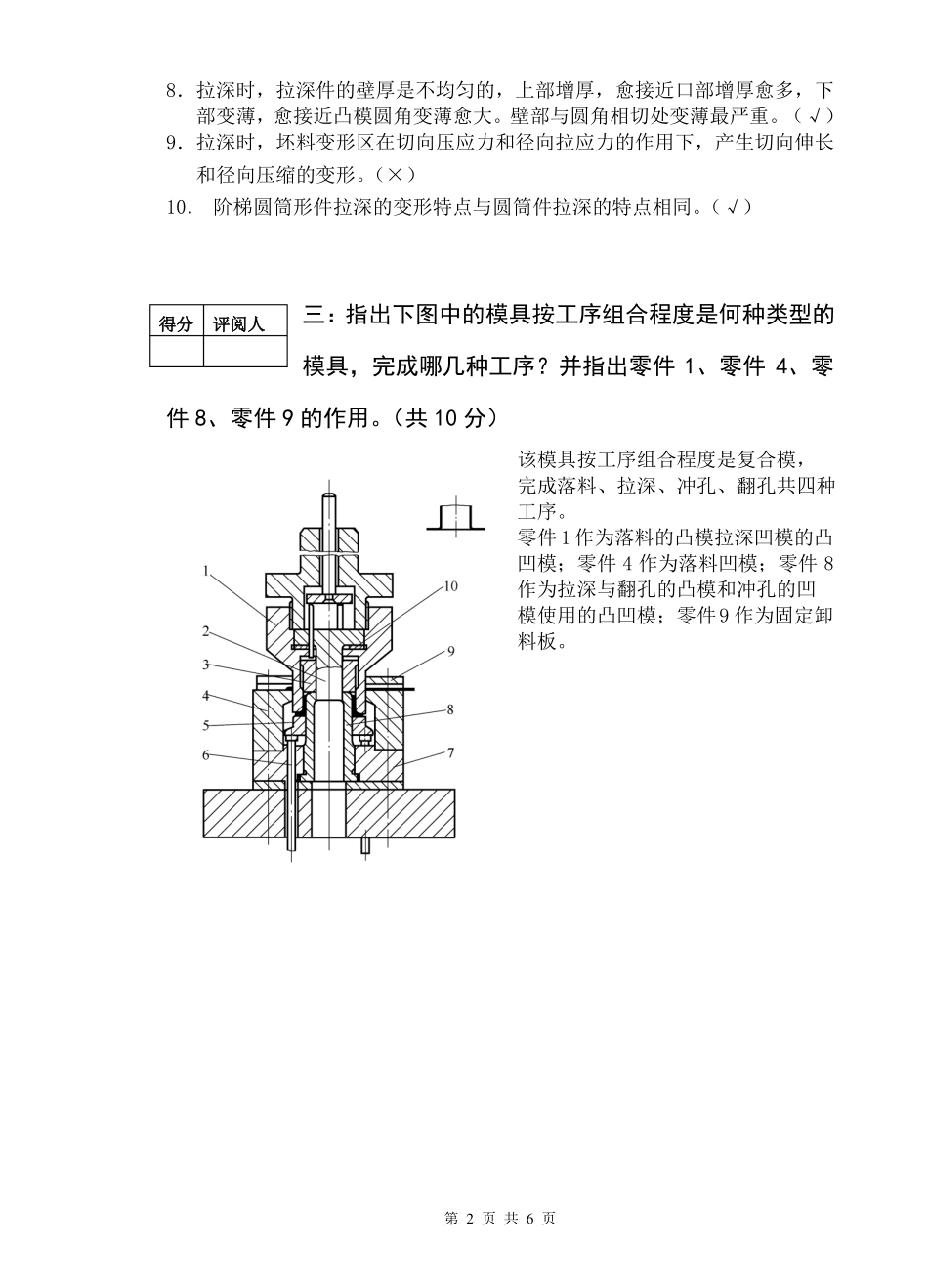

2017冲压模具设计A答案_第2页
2/6

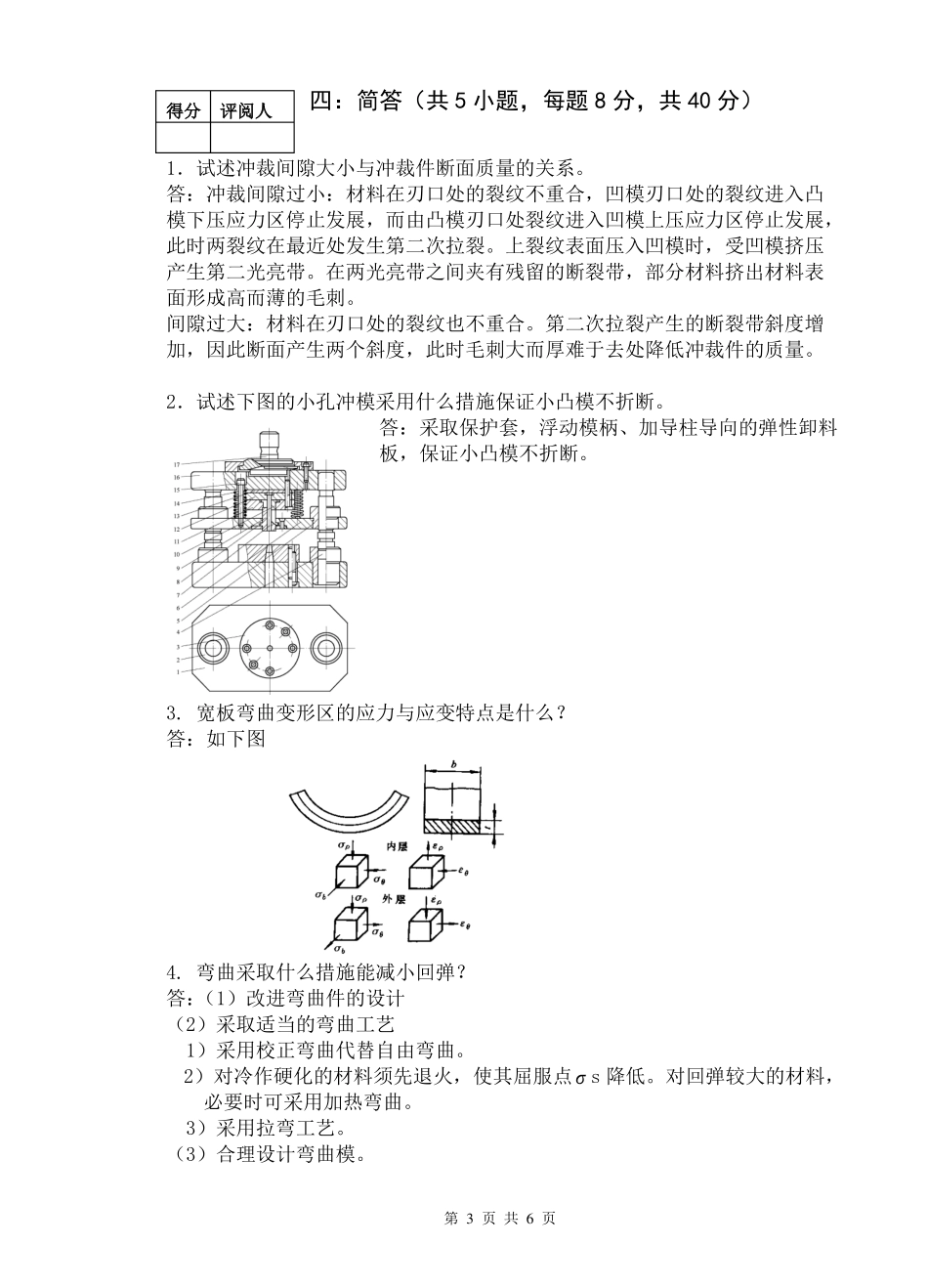

2017冲压模具设计A答案_第3页
3/6
线:号学:订名姓:级班业专装:院学安徽农业大学 20―20学年第 学期《冲压模具设计》试卷(A 卷)答案考试形式: 闭卷笔试,2 小时适用专业:题 号一二三四五总 分得 分得分评阅人一:填空(共 10 小题,每空 1 分,共 20 分)1.冷冲压工序分为分离工序、变形工序两大类。2.模具的闭合高度是指冲模处于闭合状态时,模具上模座上平面至下模座下平面之间的距离。选择压力机时,必须使模具的闭合高度介于压力机的最大闭合高度与最小闭合高度之间。3. 普通冲裁件断面具有圆角带 、光亮带、断裂带和毛刺区四个明显区域。4. 压力中心是冲压力的合力的作用点,要使冷冲压模具正常而平稳的工作,必须使模具与摸柄的轴心线重合。5. 冲裁过程中落料件的外形尺寸等于 凹 模尺寸,冲孔件孔的尺寸等于 凸模尺寸。6. 侧刃常被用于定距精度和生产效率要求高的连续模中,其作用是控制条料进给方向上的进给步距。7. 降低冲裁力的主要措施有阶梯凸模冲裁、斜刃冲裁、加热冲裁(红冲)等。8. 弯曲变形程度用相对弯曲半径(r/t)表示。9. 拉深加工时,润滑剂涂在与凹模接触的毛坯表面上。10. 拉深件毛坯尺寸的计算依据是体积不变原则和相似原则。得分评阅人二:是非题(共 10 小题,每题 1 分,共 10 分)1.模具的闭合高度可以小于压力机的闭合高度。(√)2.搭边值的作用是补偿定位误差,保持条料有一定的刚度,以保证零件质量和送料方便。(√)3.普通冲裁最后分离是塑性剪切分离。(×)4.在降低冲裁力的诸多措施中,采用阶梯布置的凸模时,为了保护小凸模,应使小凸模比大凸模高一些。(×)5.弯曲件的中性层一定位于工件的 1/2 料厚位置(×)6.拉深系数越小,说明拉深变形程度越大。(√)7.在拉深过程中,压边力过大或过小均可能造成拉裂。(√)第 1 页 共 6 页8.拉深时,拉深件的壁厚是不均匀的,上部增厚,愈接近口部增厚愈多,下部变薄,愈接近凸模圆角变薄愈大。壁部与圆角相切处变薄最严重。(√)9.拉深时,坯料变形区在切向压应力和径向拉应力的作用下,产生切向伸长和径向压缩的变形。(×)10. 阶梯圆筒形件拉深的变形特点与圆筒件拉深的特点相同。(√)得分评阅人三:指出下图中的模具按工序组合程度是何种类型的模具,完成哪几种工序?并指出零件 1、零件 4、零件 8、零件 9 的作用。(共 10 分)该模具按工序组合程度是复合模,完成落料、拉深、冲孔、翻孔共四种工序。零件 1 作为落...
