台山电厂主厂房钢结构施工方案VIP免费

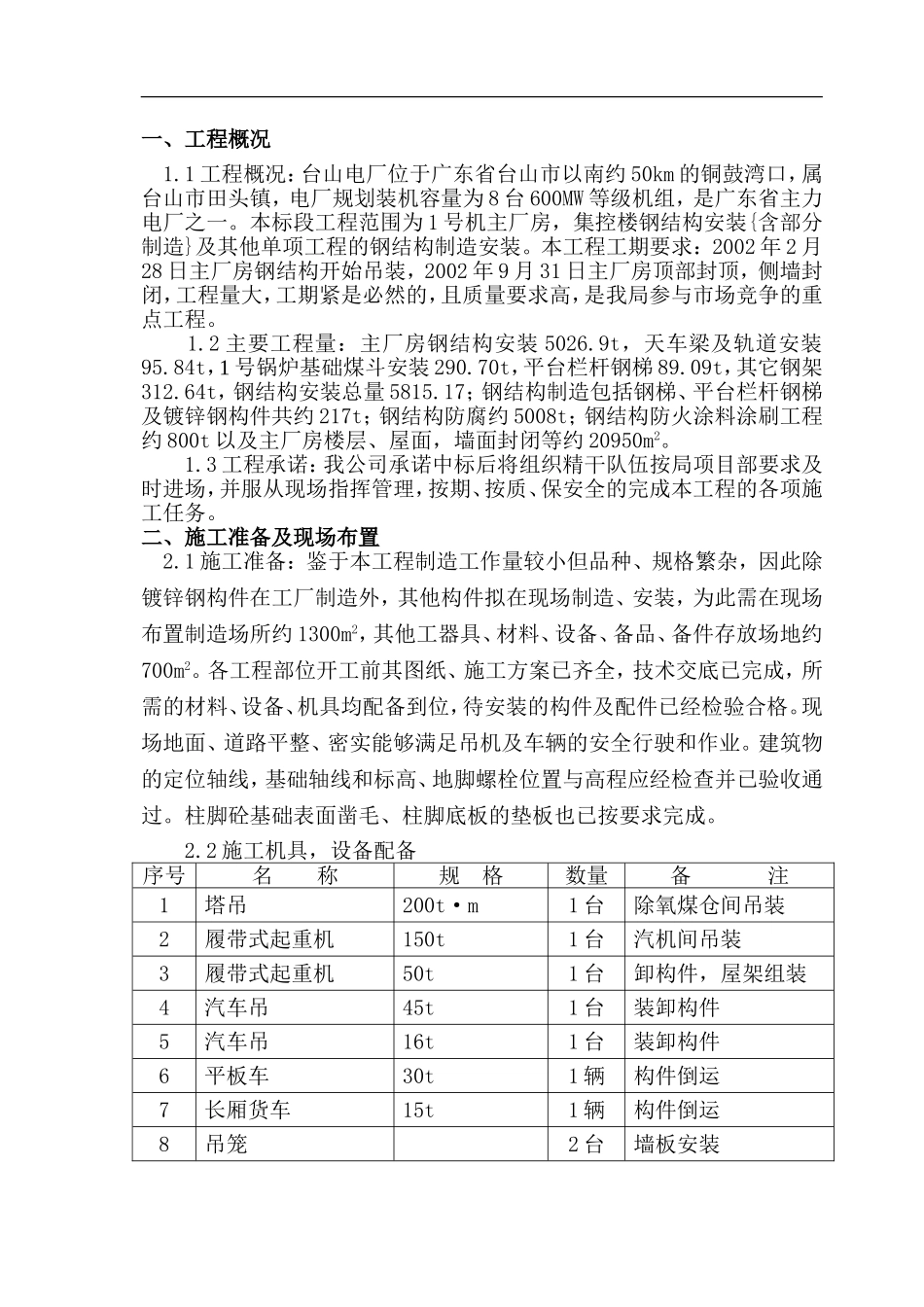

一、工程概况1.1工程概况：台山电厂位于广东省台山市以南约50km的铜鼓湾口，属台山市田头镇，电厂规划装机容量为8台600MW等级机组，是广东省主力电厂之一。本标段工程范围为1号机主厂房，集控楼钢结构安装{含部分制造}及其他单项工程的钢结构制造安装。本工程工期要求：2002年2月28日主厂房钢结构开始吊装，2002年9月31日主厂房顶部封顶，侧墙封闭，工程量大，工期紧是必然的，且质量要求高，是我局参与市场竞争的重点工程。1.2主要工程量：主厂房钢结构安装5026.9t，天车梁及轨道安装95.84t，1号锅炉基础煤斗安装290.70t，平台栏杆钢梯89.09t，其它钢架312.64t，钢结构安装总量5815.17；钢结构制造包括钢梯、平台栏杆钢梯及镀锌钢构件共约217t；钢结构防腐约5008t；钢结构防火涂料涂刷工程约800t以及主厂房楼层、屋面，墙面封闭等约20950m2。1.3工程承诺：我公司承诺中标后将组织精干队伍按局项目部要求及时进场，并服从现场指挥管理，按期、按质、保安全的完成本工程的各项施工任务。二、施工准备及现场布置2.1施工准备：鉴于本工程制造工作量较小但品种、规格繁杂，因此除镀锌钢构件在工厂制造外，其他构件拟在现场制造、安装，为此需在现场布置制造场所约1300m2，其他工器具、材料、设备、备品、备件存放场地约700m2。各工程部位开工前其图纸、施工方案已齐全，技术交底已完成，所需的材料、设备、机具均配备到位，待安装的构件及配件已经检验合格。现场地面、道路平整、密实能够满足吊机及车辆的安全行驶和作业。建筑物的定位轴线，基础轴线和标高、地脚螺栓位置与高程应经检查并已验收通过。柱脚砼基础表面凿毛、柱脚底板的垫板也已按要求完成。2.2施工机具，设备配备序号名称规格数量备注1塔吊200t·m1台除氧煤仓间吊装2履带式起重机150t1台汽机间吊装3履带式起重机50t1台卸构件，屋架组装4汽车吊45t1台装卸构件5汽车吊16t1台装卸构件6平板车30t1辆构件倒运7长厢货车15t1辆构件倒运8吊笼2台墙板安装台山电厂1号机汽机房、除氧煤仓间钢结构施工方案9栓钉焊机1台10电动卷扬机0.5～1t2台11空压机6～9m31台12防火防腐喷涂设备2套13手提圆盘锯3台14电动螺丝批10把15手电钻10把16电（气）动扳手视螺栓型号定5把紧固螺栓17扭矩扳手280-760N.M2把紧固螺栓18扭矩扳手750-2000N.M2把紧固螺栓19活动扳手20把紧固螺栓20梅花扳手视螺栓型号定10把紧固螺栓21水准仪2台调整、测量22经纬仪2台调整、测量23千斤顶10t10个顶紧、调整序号名称规格数量备注24千斤顶20t5个顶紧、调整25链条葫芦5t10个拉紧、起吊、调整26链条葫芦1-3t40个拉紧、起吊、调整27安全网40张安全防护28钢搭接梯500*2500200架上、下高空29对讲机3对工程联系30铰刀视螺栓孔定5把铰扩孔31钢丝绳一批起吊32脚手架一批搭平台33电焊机5台焊接34氧气乙炔气割一批切割35辅助工作平台一批施工平台注：根据工程进度及现场具体情况，设备及工具的数量可适当调整。2.3施工用水、用电：本工程施工用水较少可由项目部统一安排；本工程施工用电现场制造车间80KVA，主厂房等安装180KVA。台山电厂1号机汽机房、除氧煤仓间钢结构施工方案三、施工组织与劳动力安排3.1施工组织机构（见下页）3.2劳动力安排（104人）管理人员：12人安装工：30人铆工：15人油漆工：15人起重工：12人焊工：8人电工：2人车辆驾驶员、吊机手：10人根据现场情况，各项工作人员可作适当调整。3.3人员进场安排：四、施工方案4.1制造4.1.1严格按照质保体系运作，制造前技术人员对图纸校核，必要时台山电厂1号机汽机房、除氧煤仓间钢结构施工方案进行二次设计，以满足安装连接的要求;对制造人员作好技术交底，明确工艺要求、质量标准;4.1.2材料进货须检验材质证书，保证材质符合设计要求;4.1.3所有放样应有专人负责检查，保证尺寸规格正确无误，并做标记，切割采用自动或半自动切割机，配件编号标记，跟踪管理，保证齐全无错乱。4.1.4构件点对成型后的焊接应由持证焊工按照图纸标注的焊接要求进行，不得有咬边、夹渣现象，气孔数量控制在规范要求内。焊接工序作为关键工序管理控制;4.1.5构件完成后应进行矫正，矫正后的构件各部尺寸经检验应符合图纸和规程规范要求。4.1...
