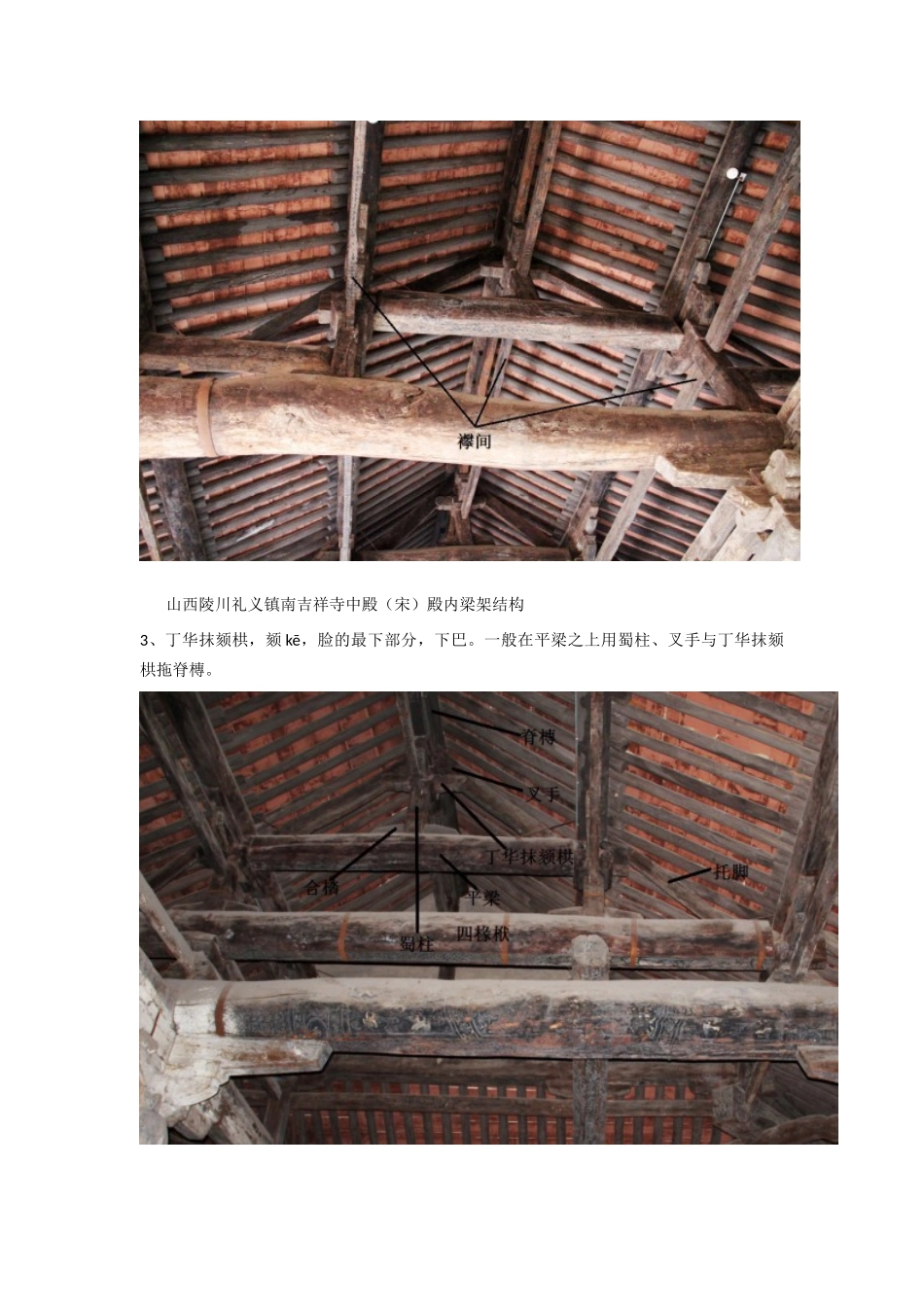

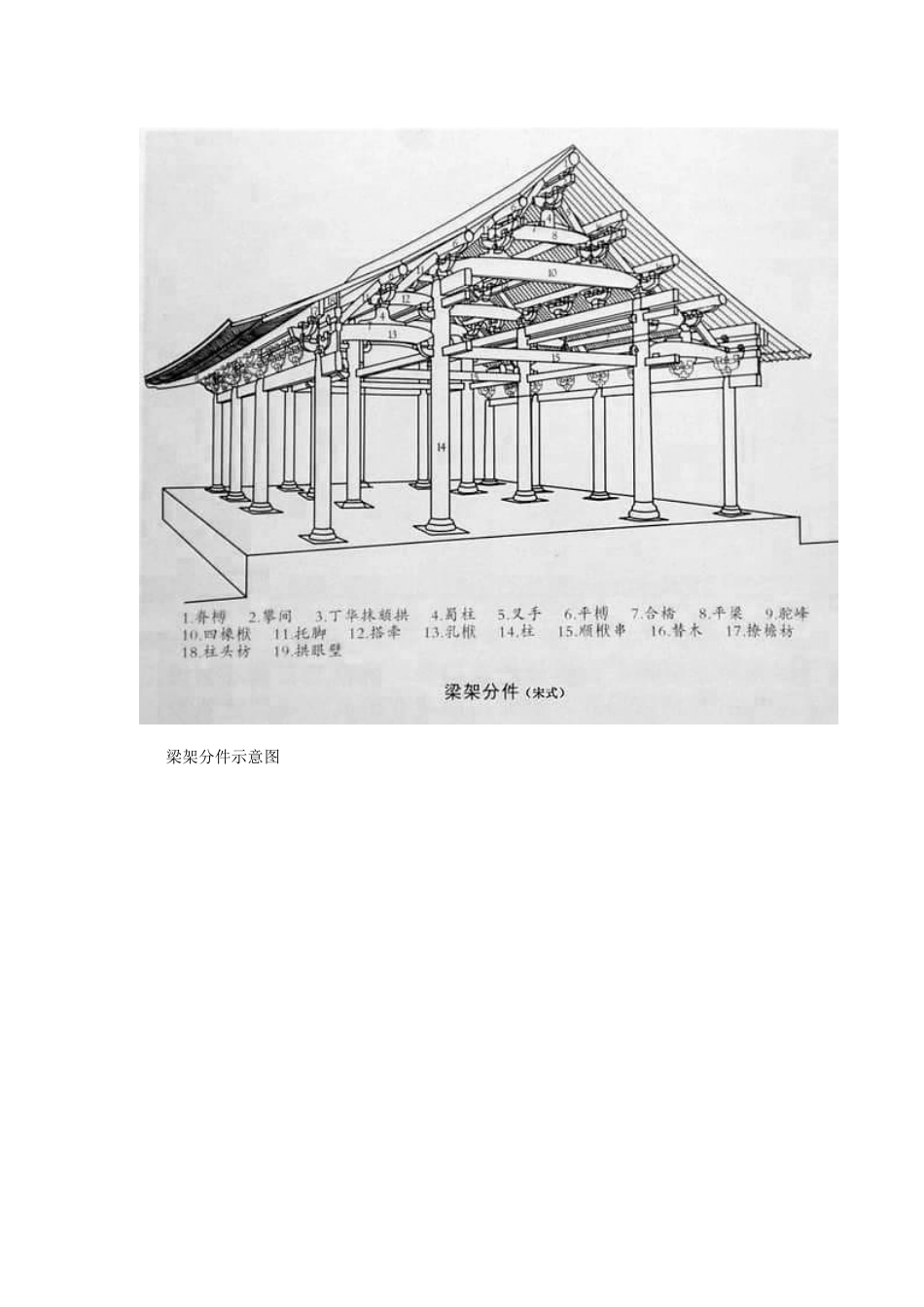

梁架分件示意图梁架内部的结合点，称为结点。1、脊槫，又称脊檩，架在木结构屋架上面最高的一根横木。明清之前用叉手支撑，后用侏儒柱支撑。2、襻间，中国古代建筑的一种构件。襻间用于椽下，是联系各梁架的重要构件，以加强结构的整体性，有单材、两材、实拍等组合形式。明清时期檩下只用垫板、枋，合称一檩三件，废除襻间。明清时襻间改称枋，并在它与檩间空隙处加竖板，称垫板。檩、垫板、枋联用是明清官式建筑通常做法。山西陵川礼义镇南吉祥寺中殿（宋）殿内梁架结构3、丁华抹颏栱，颏kē，脸的最下部分，下巴。一般在平梁之上用蜀柱、叉手与丁华抹颏栱拖脊槫。山西陵川礼义镇南吉祥寺前殿（宋）殿内梁架结构4、蜀柱，即瓜柱，蜀柱是宋代名称，又叫侏儒柱，意思为短柱。早期只用在平梁上，支撑脊槫，而在其他承梁处用斗栱、矮木和驼峰。蜀柱头也安斗，柱头间用襻间，柱角处装木㭼。5、叉手，叉手也用在平梁上支撑脊槫。实际是一对人字型的支撑。叉手的上述用法通用于汉至唐，晚唐五代起，逐渐改用蜀柱支撑脊槫，叉手成为托在两侧的加强稳定的构件。明清时期，各梁均用瓜柱支撑，瓜柱下用角背，取消了叉手。6、平槫，除脊槫和檐槫以外，跟脊槫平行的槫子。7、合㭼（tà），置于平梁上与蜀柱交接处，可加固梁与柱的连接。明清称角背，缴背或脚背。8、平梁，宋式建筑称谓，位于脊槫下的梁，长二椽。明清称三架梁。山西平顺大云院弥陀殿（五代）梁架结构9、驼峰，驼峰系用在各梁架之间配合斗栱承托梁栿的构件，因起外形似骆驼之背，故名之。驼峰有全驼峰和半驼峰之分。全驼峰又有鹰嘴、掐瓣、戾帽、卷云多种形式。半驼峰比较少见，仅山西五台山佛光寺大殿（唐）上使用了半驼峰。山西万荣稷王庙正殿（宋金）驼峰山西五台佛光寺东大殿梁架示意图（唐）之半驼峰10、四椽栿，宋称谓，承传五个檩的力，长（四步）四架椽。两槫之间的水平距离称为一椽，四椽栿就是长四椽的梁，即五檩之间距离的梁。清称五架梁。11、托脚，托脚是支撑平槫的构件。唐至元代使用较多，明清时期已极少用。12、搭牵，又称剳牵，zhā，长一椽的梁。明清称抱头梁。13、乳栿，长两椽的梁。14、柱，是建筑物中垂直放置的主结构件，承托其上方构件的重量。15、顺栿串，在最下一梁之下安于两柱之间与梁平行的枋,称顺栿串(跨空随梁枋)，明清时又有紧贴梁下的枋，称随梁枋。16、替木，起拉接作用的辅助构件，常用于对接的槫（檩）、枋之下，与檩、枋平行，用于两构件对接的接口之下，以增加连接的强度，有防止檩、枋拔榫的作用，并产生缩短跨距的作用。替木在唐宋是必用的，明清建筑已不用。山西陵川礼义镇南吉祥寺前殿（宋）柱头铺作17、撩檐枋，亦称橑檐枋，宋斗栱外端用以承托屋檐之枋料。此枋荷载大，故断面高度为其他枋之1倍，如用圆料，则称撩风槫，其下以小枋料或替木托之，此法多见于北方之唐（山西五台佛光寺大殿）、辽（天津蓟县独乐寺观音阁）建筑。18、柱头枋，斗栱内泥道栱或慢栱承托的枋料，称谓柱头枋，最上的柱头枋，称为压槽枋。19、栱眼壁，两斗栱中泥道栱、慢栱之间的墙壁，即两攒斗栱间的墙壁。山西五台佛光寺东大殿（唐）栱眼壁枋，在柱子之间起联系和稳定作用的水平向的穿插构件，它往往是随着梁或檩而设置。枋以其位置之不同而名称不同，在檐柱上的称为额枋，在脊瓜柱上的称为脊枋。一般来说，枋都是沿面阔方向水平放置，而梁是沿进深方向水平放置。枋的断面多为矩形，而梁的断面为矩形或圆形。明清建筑构架分件1、脊檩、金檩和檐檩相当于宋式的脊槫、金槫和檐槫。2、抱头梁、三架梁和五架梁相当于宋式的剳牵、平梁和四椽栿。斗栱，又称斗科、欂栌，是中国木构架建筑结构的关键性部件，在横粱和立柱之间挑出以承重，将屋檐的荷载经斗栱传递到立柱。主要由方形的斗和前后左右挑出的弓形横木栱经多重交叉组合而成，它可传递荷载，将建筑物上部的重量平均分配在这承托的构架上以分散横梁和立柱衔接的地方横梁所受的集中剪力，使梁木不易折损。每一组合称一攒。斗栱对屋檐有支撑和减震作用，也有较强的装饰性，因此，多用于较高等级建筑上。斗栱发明后逐步成为大型建筑物所不可缺少的构件，也是中...
