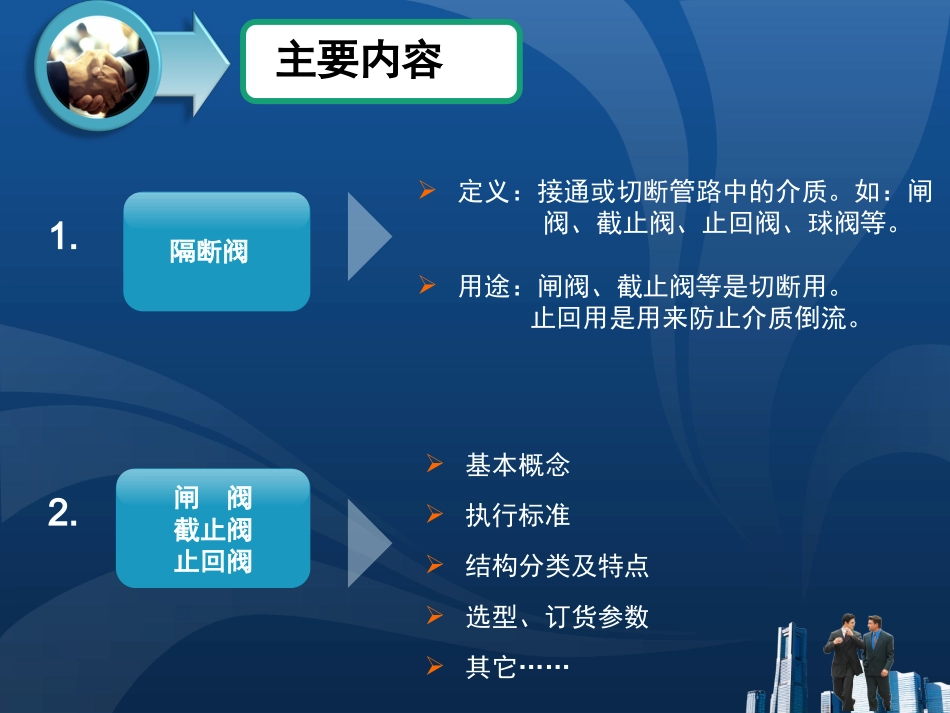

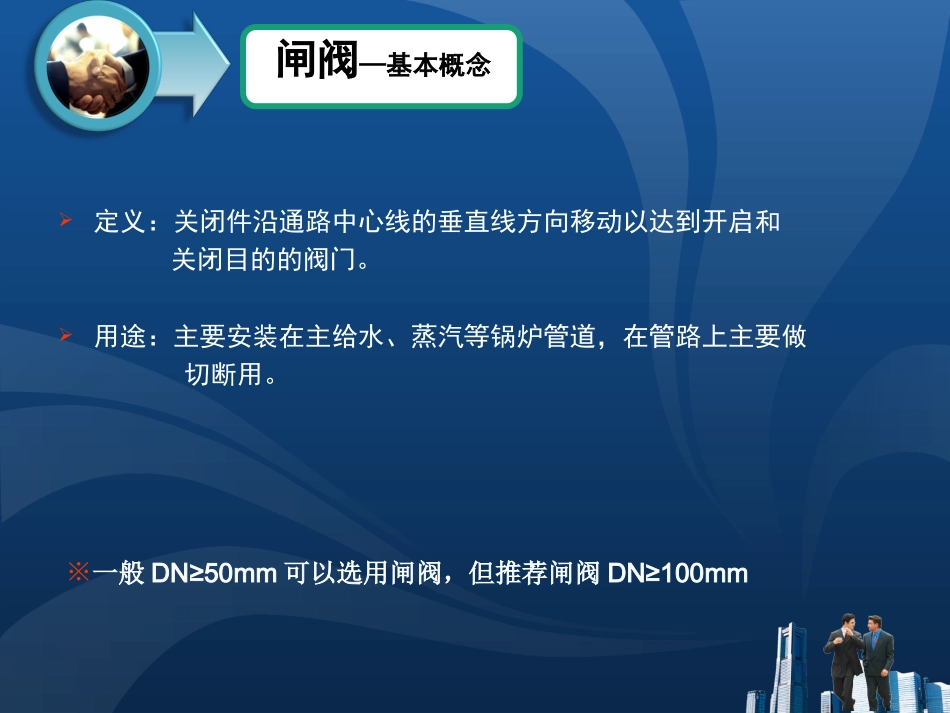

LOGO阀门基础知识阀门基础知识阀门基础知识阀门基础知识隔断阀--闸阀、截止阀、止回阀、堵阀隔断阀--闸阀、截止阀、止回阀、堵阀主要内容2.1.隔断阀定义：接通或切断管路中的介质。如：闸阀、截止阀、止回阀、球阀等。用途：闸阀、截止阀等是切断用。止回用是用来防止介质倒流。基本概念执行标准结构分类及特点选型、订货参数其它……闸阀截止阀止回阀定义：关闭件沿通路中心线的垂直线方向移动以达到开启和关闭目的的阀门。用途：主要安装在主给水、蒸汽等锅炉管道，在管路上主要做切断用。闸阀—基本概念※一般DN≥50mm可以选用闸阀，但推荐闸阀DN≥100mm优点：流阻小，介质在流道内是直通的，不改变流动方向；结构长度较小，相对于截止阀而言；启闭较省力，启闭时闸板运动方向与介质流动方向相互垂直；介质流向不受限制，介质从闸阀两侧任意方向流过闸阀，均能达到接通或截断的目的，适用于介质流动方向改变的管路中。方便按装；密封面受介质冲蚀小；外形简单，铸造工艺性好；不适用于含有固形物的介质。缺点：高度大，启闭时间长；外形尺寸大，所需安装空间大；启闭过程中，密封面间有相对摩擦，磨损量大，易擦伤；零件多，结构复杂，制造成本高；加工、研磨、维修较困难。闸阀—基本概念闸阀—执行标准NB/T47044-2014电站阀门GB/T12224-2005钢制阀门一般要求ASMEB16.34法兰、螺纹和焊连接阀门GB/T12234石油、天然气、工业用螺栓连接阀盖的钢制闸阀闸阀—执行标准平行式闸阀：两个密封面互相平行。楔式闸阀：两个密封面成楔形的闸阀。按阀瓣结构分闸阀—分类及特点优点：自研磨；启闭力小；自动密封；加工、维修简单。缺点：易擦伤；对密封面、介质要求高。优点：密封力大，密封性好缺点：制造、维修困难，所需的阀杆力大。双闸板双闸板单闸板弹性闸板1楔式闸阀：两个密封面成楔形的闸阀。闸阀—分类及特点双闸板双闸板单闸板弹性闸板2楔式闸阀温度变化不易引起楔死密封面角度精度要求低密封面磨损可用垫片补偿结构零件多闸板易脱落结构简单，使用可靠密封面角度精度要求高温度变化易楔死加工维修比较困难结构简单，使用可靠弹性变形可弥补密封面角度加工中产生的偏差温度变化易楔死加工维修比较困难平行式、万向顶、凸镜式、卡箍式明杆闸阀暗杆闸阀按阀杆构造分闸阀—分类及特点阀杆螺母在阀盖或支架上，旋转阀杆螺母实现阀杆升降。利于阀杆的润滑，启闭程度明显，使用广泛3阀杆螺母在阀体内与介质直接接触，旋转阀杆来实现阀瓣的启闭。高度总是不变，安装空间小，适用于大口径或对安装空间限制的闸阀，必须装启闭指示器。阀杆螺纹无法润滑，且与介质直接接触，易侵蚀损坏。结构简图闸阀—分类及特点4结构简图结构简图闸阀—分类及特点5闸阀—分类及特点6闸阀—选型、参数用途、安装位置工作压力工作温度公称尺寸适用介质连接形式结构长度执行标准其它特殊要求焊接：配管尺寸、材质、Dp值法兰连接：法兰标准、形式法兰连接：法兰标准、形式驱动方式闸阀—安装维护手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞;双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部）；带有旁通阀的闸阀在开启前应先打开旁通阀，以平衡进出口的压差及减小开启力，再开启大阀门；关闭阀门时，首先关闭旁通阀，然后再关闭大阀门。合金钢闸阀使用于蒸汽介质，开启时必须先将管道预热，排除凝结水，开启时，要缓慢进行，以免产生水锤现象，损坏阀门和设备。操作阀门时，不能把闸阀作为节流阀用于调节流量，这样容易冲蚀密封面，使阀门过早损坏。由于其双侧的优良密封,在某些场合会产生中腔压力异常升高现象,即当高温高压流体(液体或气体)被封堵于阀门中腔时,若上游侧(见图1)流体温度升高,中腔(见图1)流体会被热传递同步升高,由于中腔体积无法扩大,封堵中腔流体由冷态变为热态时,液体可能迅速汽化,导致压力急剧升高,增高的压力常常是几何级数。阀门超压工作的后果是十分严重的。阀门中腔异常升压时,其承压件及启闭件的工作应力(如阀杆及闸板架的使用应力)均会急剧增加,驱动机构的驱动力会不堪重...
