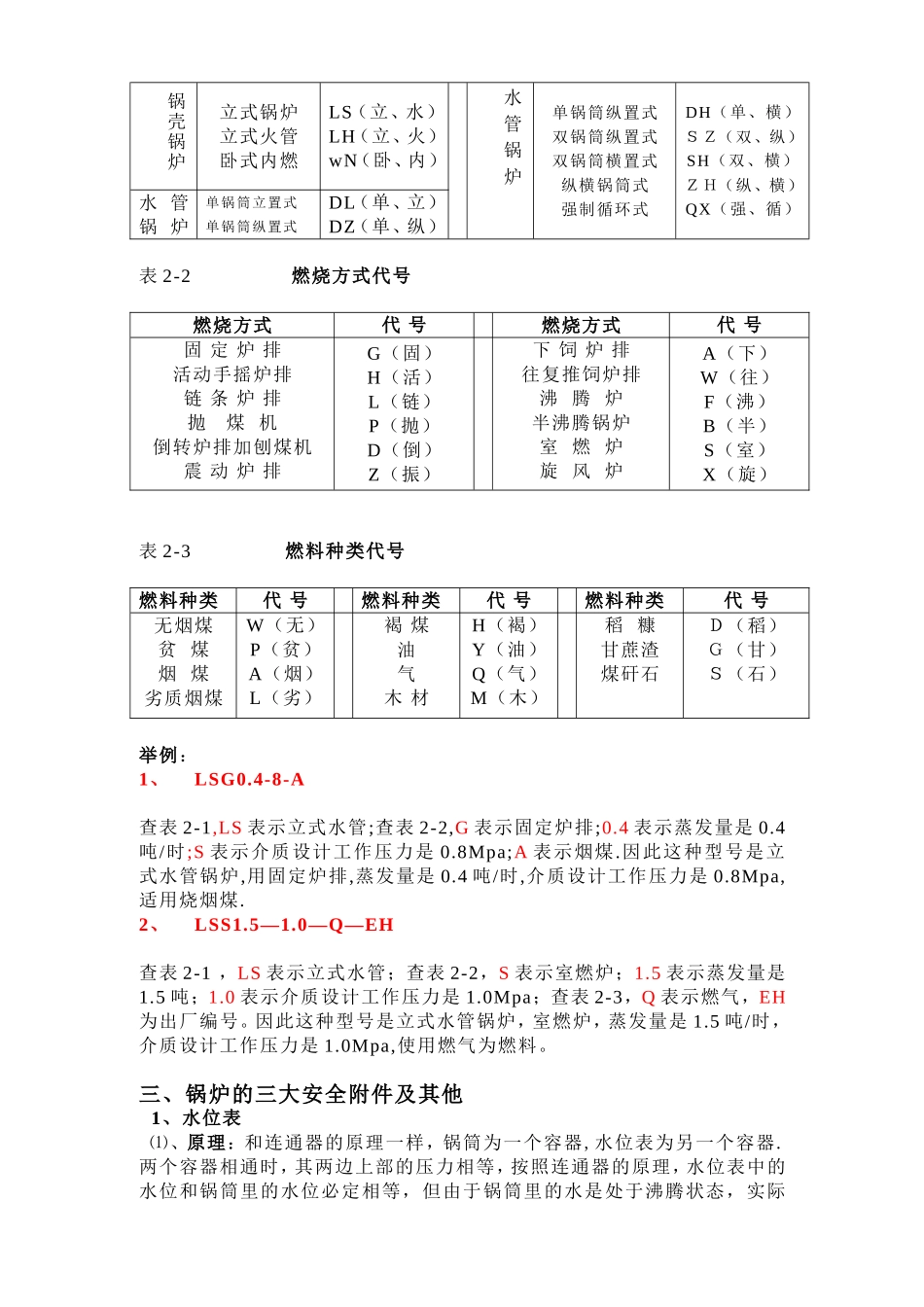

司炉工培训资料一、锅炉的定义与用途从广义上讲，锅炉是将燃料内的热量，经过燃烧释放，把水加热到能产生规定温度和压力的蒸汽，是供生产和生活上使用的一种热能设备。锅炉是由“锅”和“炉”以及为保证“锅”与“炉”安全、运行所必需的附件、控制仪表、附属设备等三大部分组成。锅-----它的作用事吸收“炉”放出的热量，从而使低温水变成高温水（热水锅炉），或者变成具有一定压力和温度的蒸汽（蒸汽锅炉）。它主要包括：锅筒、对流管、水冷壁、集箱、过热器和省煤器等。炉-----指锅炉中使燃料进行燃烧产生热源的部分，他的作用是将燃料燃烧释放出的热量供“锅”使用。主要包括：燃烧设备、炉墙、炉拱和钢架等。二、锅炉的种类锅炉的种类大致可分为三类：1、蒸汽锅炉：用于承压、以水为介质，固定式，容积大于或等于30升2、热水锅炉：以水为介质，固定式，没有蒸汽，温度为104℃----109℃，额定功率大于或等于0.1兆瓦。3、有机热载体加热炉：以油为介质（热媒油）固定式锅炉。三、锅炉的型号表示方法型号的第一部分表示锅炉型式、燃烧方式和蒸发量，共分三段。见表2-1和表2-2；型号的第二部分表示介质的参数，分为两段，中间以斜线相连；第一段阿拉伯数字表示设计工作压力，单位是Mpa，第二段阿拉伯数字表示过热蒸汽温度，单位是℃，无过热器时，则无斜线和第二段；型号的第三部分表示燃料种类和设计次序。见表2-3所示。工业锅炉的型号按JB/T1626—93规定的方法是：第一部分第二部分第三部分ΔΔΔ××--××/×××--Δ×蒸发量设计次序燃烧方式燃料种类型式代号过热蒸汽温度设计工作压力表2-1锅炉型式代号锅炉整体型式代号锅炉整体型式代号锅壳锅炉立式锅炉立式火管卧式内燃LS（立、水）LH（立、火）wN（卧、内）水管锅炉单锅筒纵置式双锅筒纵置式双锅筒横置式纵横锅筒式强制循环式DH（单、横）ＳＺ（双、纵）SH（双、横）ＺＨ（纵、横）QX（强、循）水管锅炉单锅筒立置式单锅筒纵置式DL（单、立）DZ（单、纵）表2-2燃烧方式代号燃烧方式代号燃烧方式代号固定炉排活动手摇炉排链条炉排抛煤机倒转炉排加刨煤机震动炉排G（固）H（活）L（链）P（抛）D（倒）Z（振）下饲炉排往复推饲炉排沸腾炉半沸腾锅炉室燃炉旋风炉A（下）W（往）F（沸）B（半）S（室）X（旋）表2-3燃料种类代号燃料种类代号燃料种类代号燃料种类代号无烟煤贫煤烟煤劣质烟煤W（无）P（贫）A（烟）L（劣）褐煤油气木材H（褐）Y（油）Q（气）M（木）稻糠甘蔗渣煤矸石Ｄ（稻）Ｇ（甘）Ｓ（石）举例：1、LSG0.4-8-A查表2-1,LS表示立式水管;查表2-2,G表示固定炉排;0.4表示蒸发量是0.4吨/时;S表示介质设计工作压力是0.8Mpa;A表示烟煤.因此这种型号是立式水管锅炉,用固定炉排,蒸发量是0.4吨/时,介质设计工作压力是0.8Mpa,适用烧烟煤.2、LSS1.5—1.0—Q—EH查表2-1，LS表示立式水管；查表2-2，S表示室燃炉；1.5表示蒸发量是1.5吨；1.0表示介质设计工作压力是1.0Mpa；查表2-3，Q表示燃气，EH为出厂编号。因此这种型号是立式水管锅炉，室燃炉，蒸发量是1.5吨/时，介质设计工作压力是1.0Mpa,使用燃气为燃料。三、锅炉的三大安全附件及其他1、水位表⑴、原理：和连通器的原理一样，锅筒为一个容器,水位表为另一个容器.两个容器相通时，其两边上部的压力相等，按照连通器的原理，水位表中的水位和锅筒里的水位必定相等，但由于锅筒里的水是处于沸腾状态，实际上锅筒里的水位和水位表中的水位是有一定误差的，特别是在蒸汽负荷变化较大的时候。⑵、作用：用于监视锅炉内的实际水位的高低，监视和控制水位在正常范围内。防止锅炉发生满水和缺水。⑶、要求：1.每台锅炉应装两个彼此独立的水位表。2.水位计应有指示最高、最低安全和中水位的明显标志。3.更换水位计时应首先暖管，后进水。⑷、其他1.水位计不见水位时，应采取冲洗水位计。2.严重缺水后严禁立即向锅炉加水。3.运行时如发现水位表不见水位时，应立即停止加水。4.冲洗水位计的步骤及合格标准。1.排放阀2.水阀3气阀1223311.开放水阀冲洗汽水连管及玻璃管。2.关水阀冲洗气管及玻璃管。3.开水阀，关气阀，冲洗水管。4.开气阀，关排放阀，冲洗完毕。合格标准1.水位立即上...
