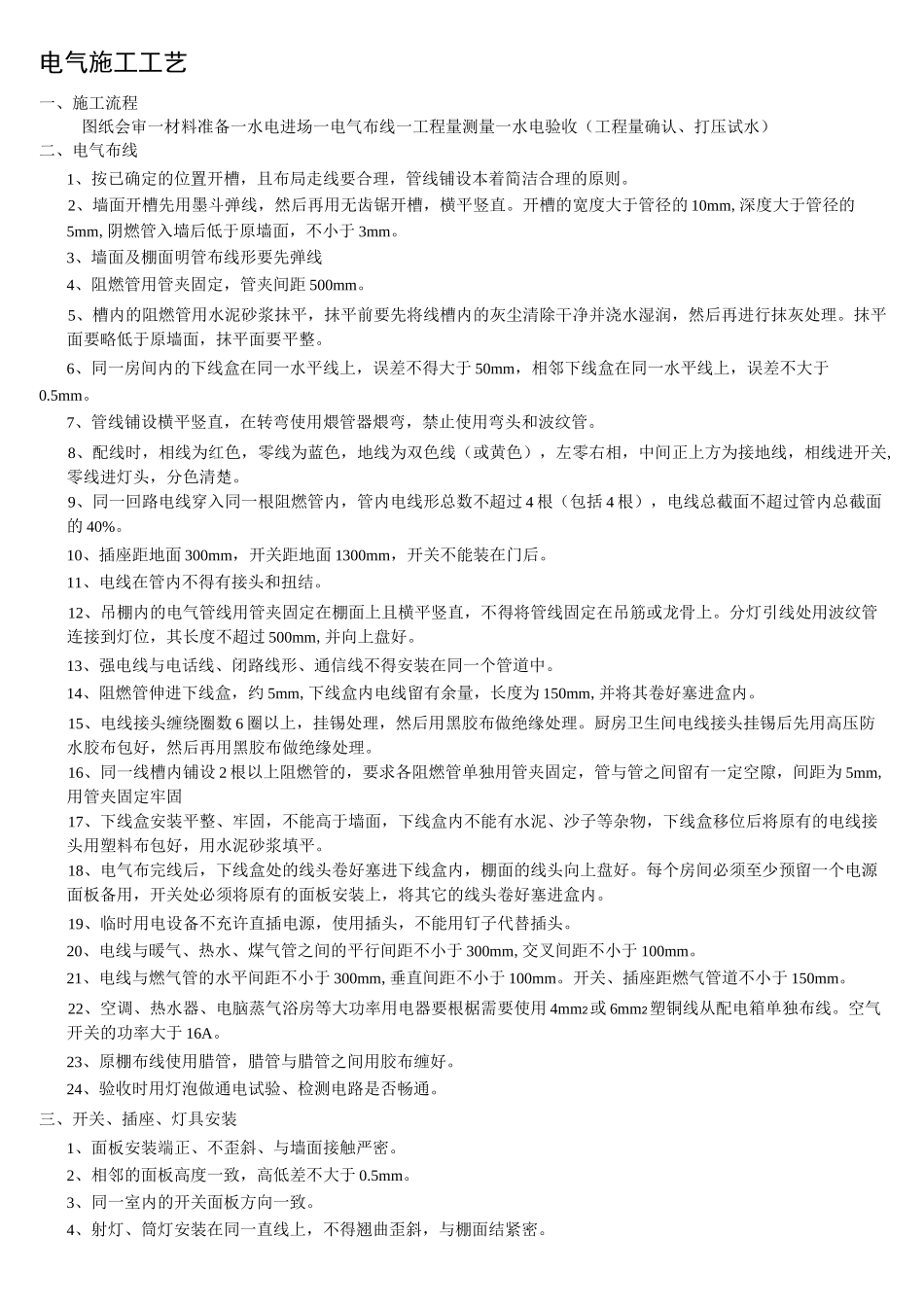

电气施工工艺一、施工流程图纸会审一材料准备一水电进场一电气布线一工程量测量一水电验收(工程量确认、打压试水)二、电气布线1、按已确定的位置开槽,且布局走线要合理,管线铺设本着简洁合理的原则。2、墙面开槽先用墨斗弹线,然后再用无齿锯开槽,横平竖直。开槽的宽度大于管径的 10mm,深度大于管径的5mm,阴燃管入墙后低于原墙面,不小于 3mm。3、墙面及棚面明管布线形要先弹线4、阻燃管用管夹固定,管夹间距 500mm。5、槽内的阻燃管用水泥砂浆抹平,抹平前要先将线槽内的灰尘清除干净并浇水湿润,然后再进行抹灰处理。抹平面要略低于原墙面,抹平面要平整。6、同一房间内的下线盒在同一水平线上,误差不得大于 50mm,相邻下线盒在同一水平线上,误差不大于0.5mm。7、管线铺设横平竖直,在转弯使用煨管器煨弯,禁止使用弯头和波纹管。8、配线时,相线为红色,零线为蓝色,地线为双色线(或黄色),左零右相,中间正上方为接地线,相线进开关,零线进灯头,分色清楚。9、同一回路电线穿入同一根阻燃管内,管内电线形总数不超过 4 根(包括 4 根),电线总截面不超过管内总截面的 40%。10、插座距地面 300mm,开关距地面 1300mm,开关不能装在门后。11、电线在管内不得有接头和扭结。12、吊棚内的电气管线用管夹固定在棚面上且横平竖直,不得将管线固定在吊筋或龙骨上。分灯引线处用波纹管连接到灯位,其长度不超过 500mm,并向上盘好。13、强电线与电话线、闭路线形、通信线不得安装在同一个管道中。14、阻燃管伸进下线盒,约 5mm,下线盒内电线留有余量,长度为 150mm,并将其卷好塞进盒内。15、电线接头缠绕圈数 6 圈以上,挂锡处理,然后用黑胶布做绝缘处理。厨房卫生间电线接头挂锡后先用高压防水胶布包好,然后再用黑胶布做绝缘处理。16、同一线槽内铺设 2 根以上阻燃管的,要求各阻燃管单独用管夹固定,管与管之间留有一定空隙,间距为 5mm,用管夹固定牢固17、下线盒安装平整、牢固,不能高于墙面,下线盒内不能有水泥、沙子等杂物,下线盒移位后将原有的电线接头用塑料布包好,用水泥砂浆填平。18、电气布完线后,下线盒处的线头卷好塞进下线盒内,棚面的线头向上盘好。每个房间必须至少预留一个电源面板备用,开关处必须将原有的面板安装上,将其它的线头卷好塞进盒内。19、临时用电设备不充许直插电源,使用插头,不能用钉子代替插头。20、电线与暖气、热水、煤气管之间的平行间距不小于 300mm,交叉间距不小于 100mm...
