冷冻水水管施工工艺标准[详]

冷冻水水管施工工艺标准[详]_第1页
1/6

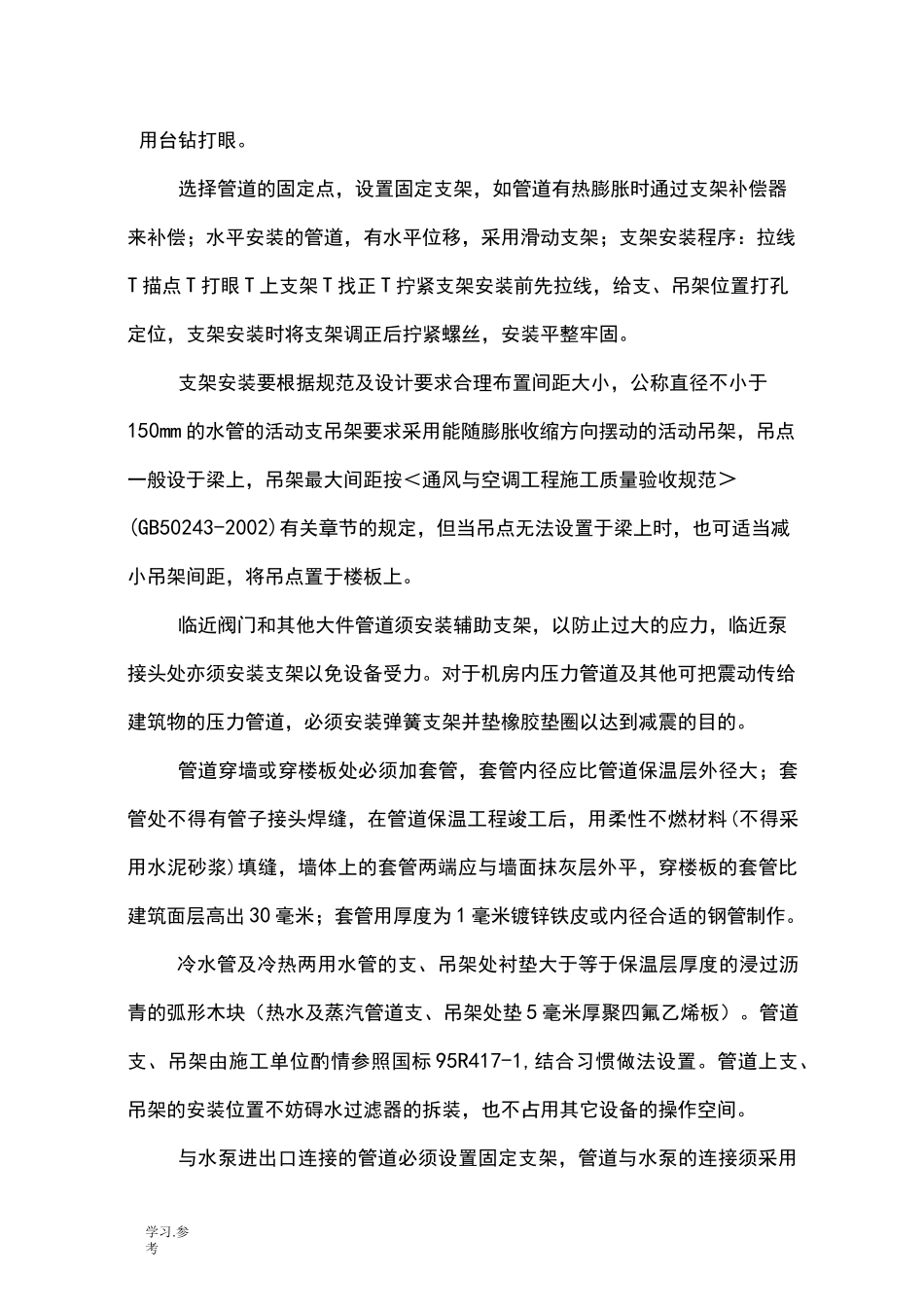

冷冻水水管施工工艺标准[详]_第2页
2/6

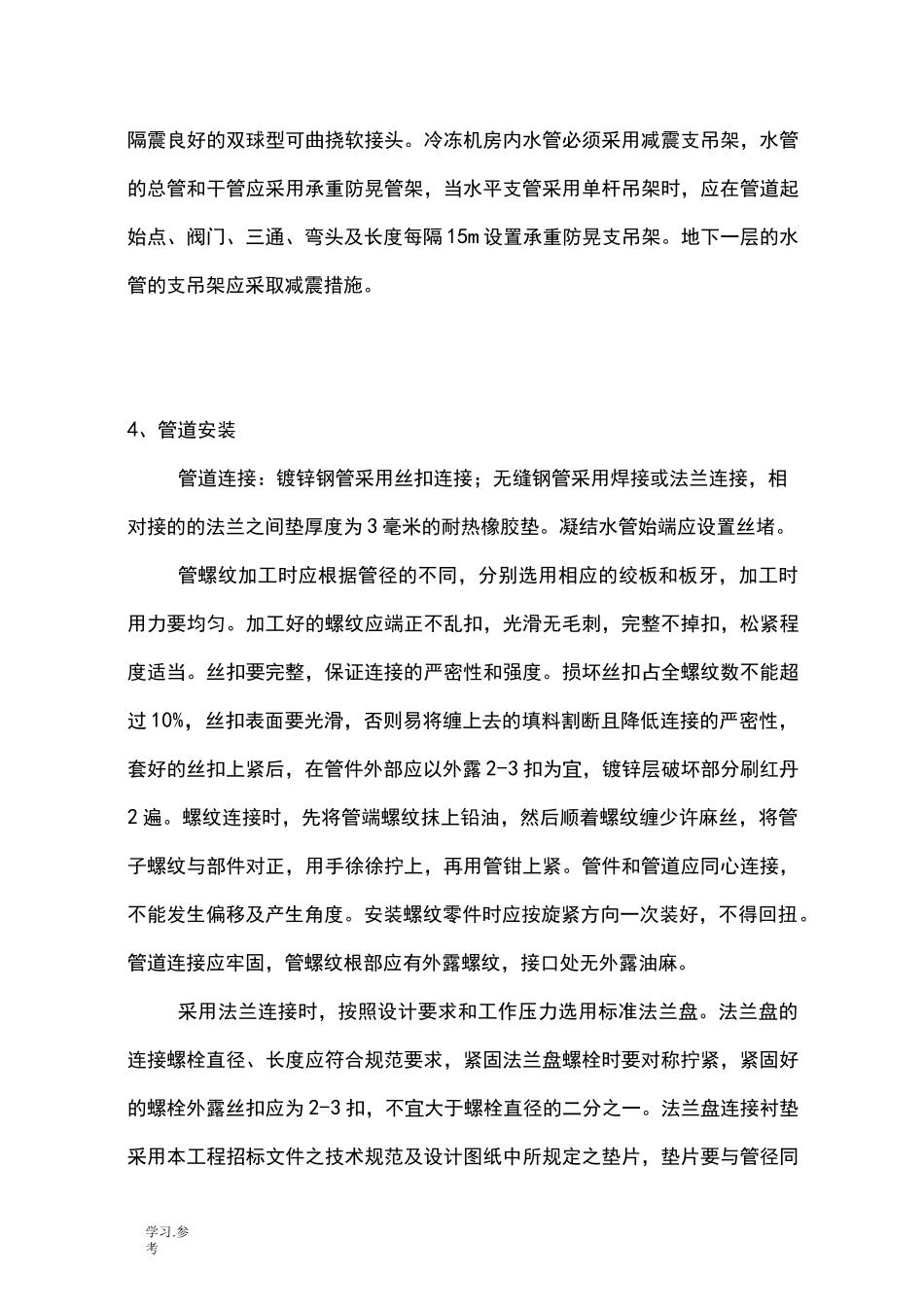

冷冻水水管施工工艺标准[详]_第3页
3/6
学习.参考通风空调水系统施工工艺1、空调水管施工程序2、空调水管道预制加工施工准备时,将无缝纲管除锈且刷防锈漆一道,需要开焊接坡口处将坡开好,需法兰连接的将法兰片焊接好;需丝接的加工好丝扣。同时按设计图纸画出管道分路、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置上做上标记,记录在施工草图上,然后按草图测得的尺寸预制加工。3、管道支架制作安装管道支架加工制作前根据管道的材质、管径大小等按标准图集进行选型。支架的高度与其它专业进行协调后确定,防止施工过程中管道与其它专业的管线发生冲突。参照标准准图集 05R417-1 并结合支架设置的部位选择相应形式的支架,采用适当的型钢制作,以便控制管道水平和垂直位移,以保证管道系统的安全运行。根据管道规格和安装高度,准确下料,成直角焊接并防止变形,支架制作完后涂刷防护漆。支架螺栓孔位置须经过计算确定,定位后学习.参考用台钻打眼。选择管道的固定点,设置固定支架,如管道有热膨胀时通过支架补偿器来补偿;水平安装的管道,有水平位移,采用滑动支架;支架安装程序:拉线T 描点 T 打眼 T 上支架 T 找正 T 拧紧支架安装前先拉线,给支、吊架位置打孔定位,支架安装时将支架调正后拧紧螺丝,安装平整牢固。支架安装要根据规范及设计要求合理布置间距大小,公称直径不小于150mm 的水管的活动支吊架要求采用能随膨胀收缩方向摆动的活动吊架,吊点一般设于梁上,吊架最大间距按<通风与空调工程施工质量验收规范>(GB50243-2002)有关章节的规定,但当吊点无法设置于梁上时,也可适当减小吊架间距,将吊点置于楼板上。临近阀门和其他大件管道须安装辅助支架,以防止过大的应力,临近泵接头处亦须安装支架以免设备受力。对于机房内压力管道及其他可把震动传给建筑物的压力管道,必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。管道穿墙或穿楼板处必须加套管,套管内径应比管道保温层外径大;套管处不得有管子接头焊缝,在管道保温工程竣工后,用柔性不燃材料(不得采用水泥砂浆)填缝,墙体上的套管两端应与墙面抹灰层外平,穿楼板的套管比建筑面层高出 30 毫米;套管用厚度为 1 毫米镀锌铁皮或内径合适的钢管制作。冷水管及冷热两用水管的支、吊架处衬垫大于等于保温层厚度的浸过沥青的弧形木块(热水及蒸汽管道支、吊架处垫 5 毫米厚聚四氟乙烯板)。管道支、吊架由施工单位酌情参照国标 95R417-1,结合习惯做法设置。管道上支、吊架的安...
