钢筋直螺纹套筒连接方案

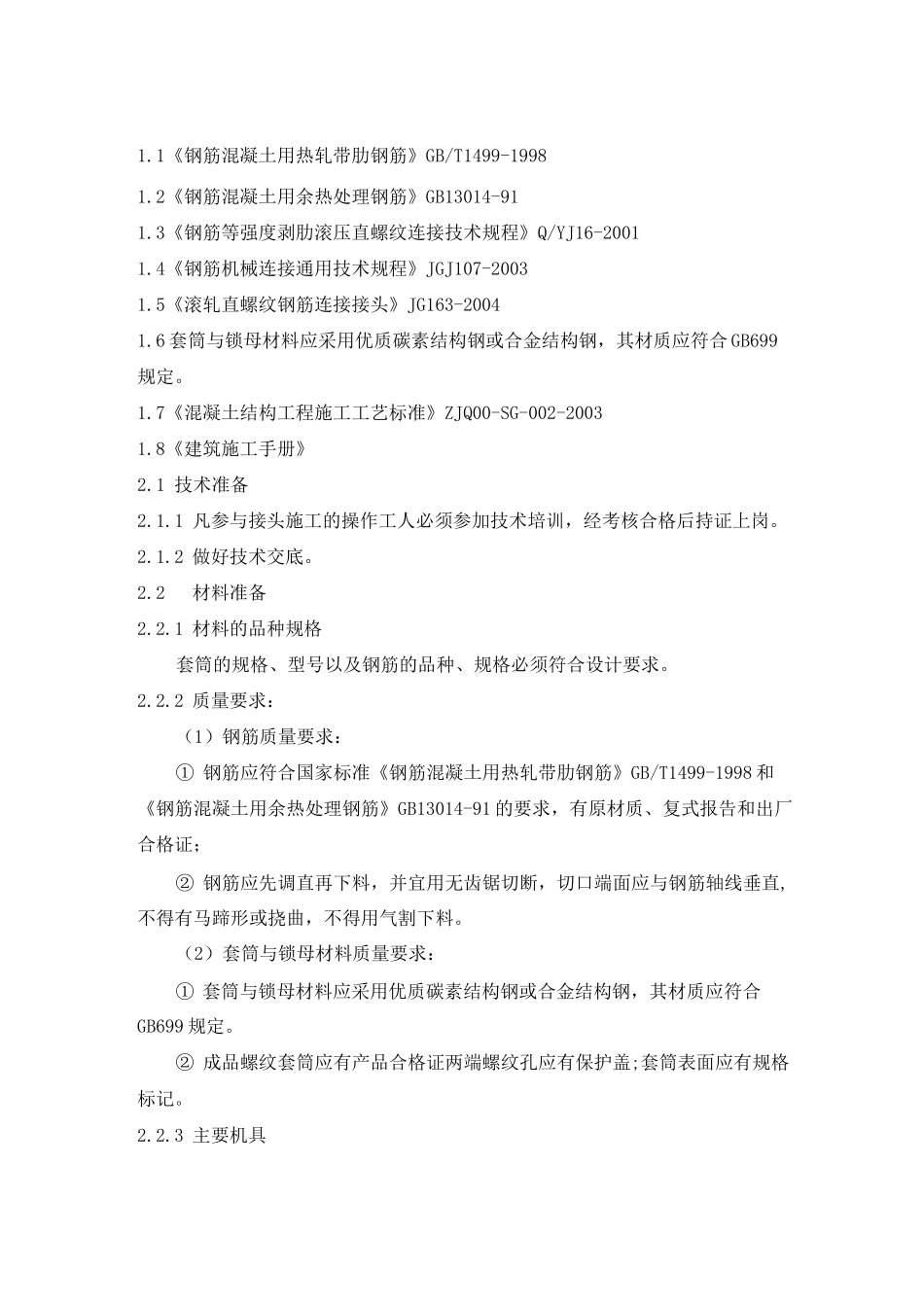

钢筋直螺纹套筒连接方案_第1页
1/8
钢筋直螺纹套筒连接方案_第2页
2/8
钢筋直螺纹套筒连接方案_第3页
3/8
1.1《钢筋混凝土用热轧带肋钢筋》GB/T1499-19981.2《钢筋混凝土用余热处理钢筋》GB13014-911.3《钢筋等强度剥肋滚压直螺纹连接技术规程》Q/YJ16-20011.4《钢筋机械连接通用技术规程》JGJ107-20031.5《滚轧直螺纹钢筋连接接头》JG163-20041.6 套筒与锁母材料应采用优质碳素结构钢或合金结构钢,其材质应符合 GB699规定。1.7《混凝土结构工程施工工艺标准》ZJQ00-SG-002-20031.8《建筑施工手册》2.1 技术准备2.1.1 凡参与接头施工的操作工人必须参加技术培训,经考核合格后持证上岗。2.1.2 做好技术交底。2.2材料准备2.2.1 材料的品种规格套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。2.2.2 质量要求:(1)钢筋质量要求:① 钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》GB/T1499-1998 和《钢筋混凝土用余热处理钢筋》GB13014-91 的要求,有原材质、复式报告和出厂合格证;② 钢筋应先调直再下料,并宜用无齿锯切断,切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料。(2)套筒与锁母材料质量要求:① 套筒与锁母材料应采用优质碳素结构钢或合金结构钢,其材质应符合GB699 规定。② 成品螺纹套筒应有产品合格证两端螺纹孔应有保护盖;套筒表面应有规格标记。2.2.3 主要机具无齿锯、钢筋滚压直螺纹套丝机、普通扳手及量规(牙形规、环规、塞规)。2.2.4 作业条件:① 钢筋端头螺纹已加工完毕,检查合格,且已具备现场钢筋连接条件;② 钢筋连接用套筒已检查合格,进入现场挂牌码放整齐;③ 布筋图及施工穿筋顺序等已进行技术交底。3 施工工艺3.1 钢筋滚压直螺纹连接(钢筋剥肋滚压直螺纹连接)工艺流程。3.2 操作工艺3.2.1 钢筋滚压直螺纹连接钢筋滚压直螺纹连接,是采用专门的滚压机床对钢筋端部进行滚压,螺纹一次成型。钢筋通过滚压螺纹,螺纹底部的材料没有被切削掉,而是被挤出来,加大了原有的直径。螺纹经滚压后材质发生硬化,强度约提高 6%~8%,使螺纹对母材的削弱大为减少,其抗拉强度是母材实际抗拉强度的 97%~100%,强度性能十分稳定。(1)加工要求钢筋示意图见下:丝头钢筋加丝头白[從卜螺跖◎-钢筋直径 L-螺纹长度钢筋螺纹加工参数表*18201225283136滚址轮型号A20A25A3OA3OT153.D3.0剥肋尺寸15.1+0.1S16.P±0.1518.8±0.1520.8+0.1523.7+0.1526.6+0.1530.5+0.1534.5+0.15M16.1-16.41S.2-18.520.2-20.522.2^22.525.2-25.528.MS.532.2-32.536.4-36.7L20-22.522.5-2525-27.527-3029.5...
