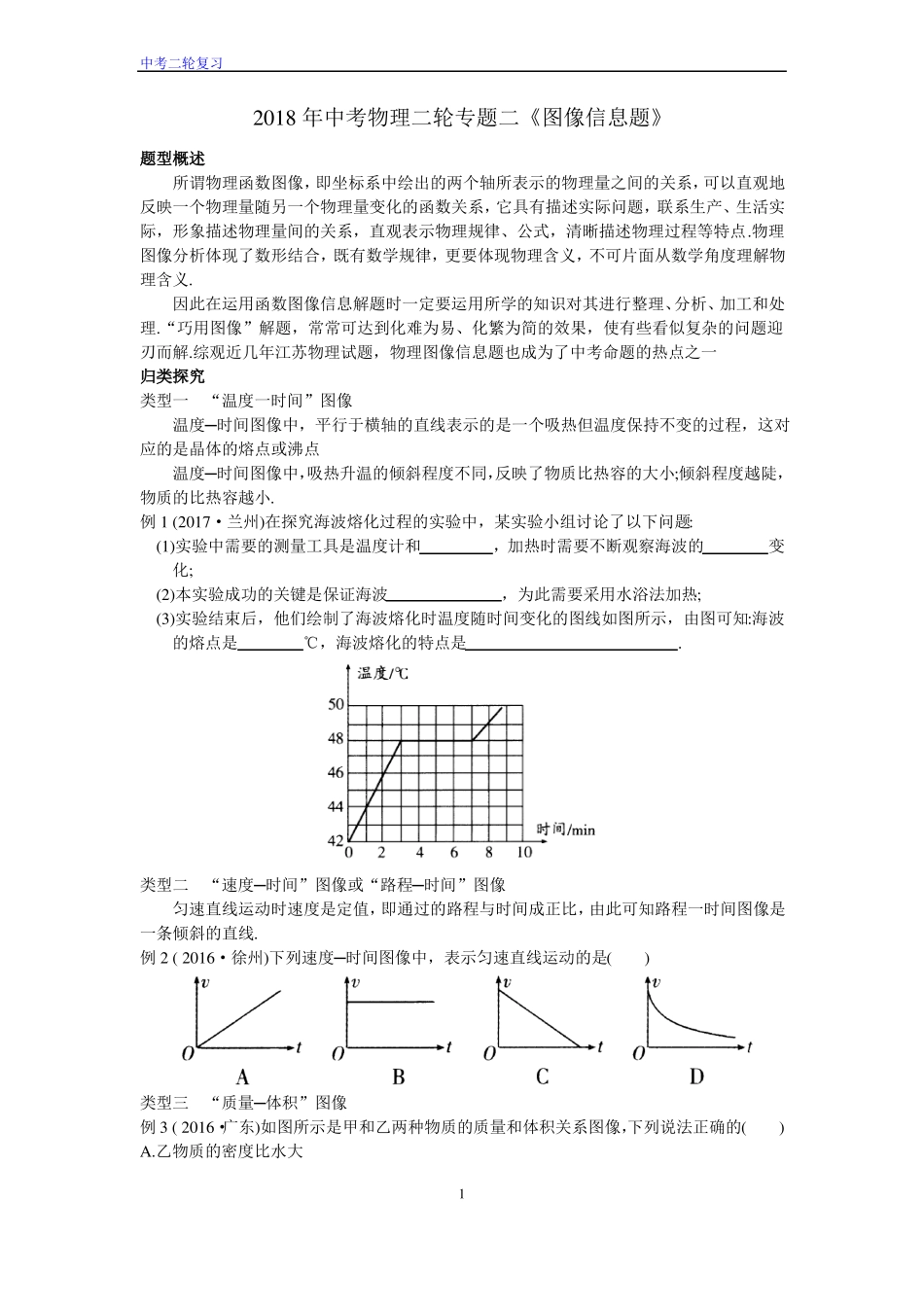

中考二轮复习2018 年中考物理二轮专题二《图像信息题》题型概述所谓物理函数图像，即坐标系中绘出的两个轴所表示的物理量之间的关系，可以直观地反映一个物理量随另一个物理量变化的函数关系，它具有描述实际问题，联系生产、生活实际，形象描述物理量间的关系，直观表示物理规律、公式，清晰描述物理过程等特点.物理图像分析体现了数形结合，既有数学规律，更要体现物理含义，不可片面从数学角度理解物理含义.因此在运用函数图像信息解题时一定要运用所学的知识对其进行整理、分析、加工和处理.“巧用图像”解题，常常可达到化难为易、化繁为简的效果，使有些看似复杂的问题迎刃而解.综观近几年江苏物理试题，物理图像信息题也成为了中考命题的热点之一归类探究类型一“温度一时间”图像温度─时间图像中，平行于横轴的直线表示的是一个吸热但温度保持不变的过程，这对应的是晶体的熔点或沸点温度─时间图像中，吸热升温的倾斜程度不同，反映了物质比热容的大小;倾斜程度越陡，物质的比热容越小.例 1 (2017·兰州)在探究海波熔化过程的实验中，某实验小组讨论了以下问题:(1)实验中需要的测量工具是温度计和，加热时需要不断观察海波的变化;(2)本实验成功的关键是保证海波，为此需要采用水浴法加热;(3)实验结束后，他们绘制了海波熔化时温度随时间变化的图线如图所示，由图可知:海波的熔点是℃，海波熔化的特点是.类型二“速度─时间”图像或“路程─时间”图像匀速直线运动时速度是定值，即通过的路程与时间成正比，由此可知路程一时间图像是一条倾斜的直线.例 2 ( 2016·徐州)下列速度─时间图像中，表示匀速直线运动的是()类型三“质量─体积”图像例 3 ( 2016·广东)如图所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的()A.乙物质的密度比水大1中考二轮复习B.体积为 50 cm3 的乙物质的质量为 35 gC.质量为 25 g 的甲物质的体积为 30 cm3D.当甲和乙两物质的质量相同时，乙物质的体积较大类型四“电流─电压”图像或“电流─电阻”图像例 4 ( 2016·桂林)甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成(选填“正比”或“反比”)，阻值 R甲(选填“>”“=”或“<”)R乙.类型五其他物理图像例 5 (2017·安徽)物理学中，一些物理量间的变化关系，常用图像来表示，下列图像表示正确的是()A.汽车做匀速直线运动时其速度与运动时间之间的关系B.通过恒定电阻的电流与其两端电...
