2019年中考物理真题分类汇编——焦耳定律专题

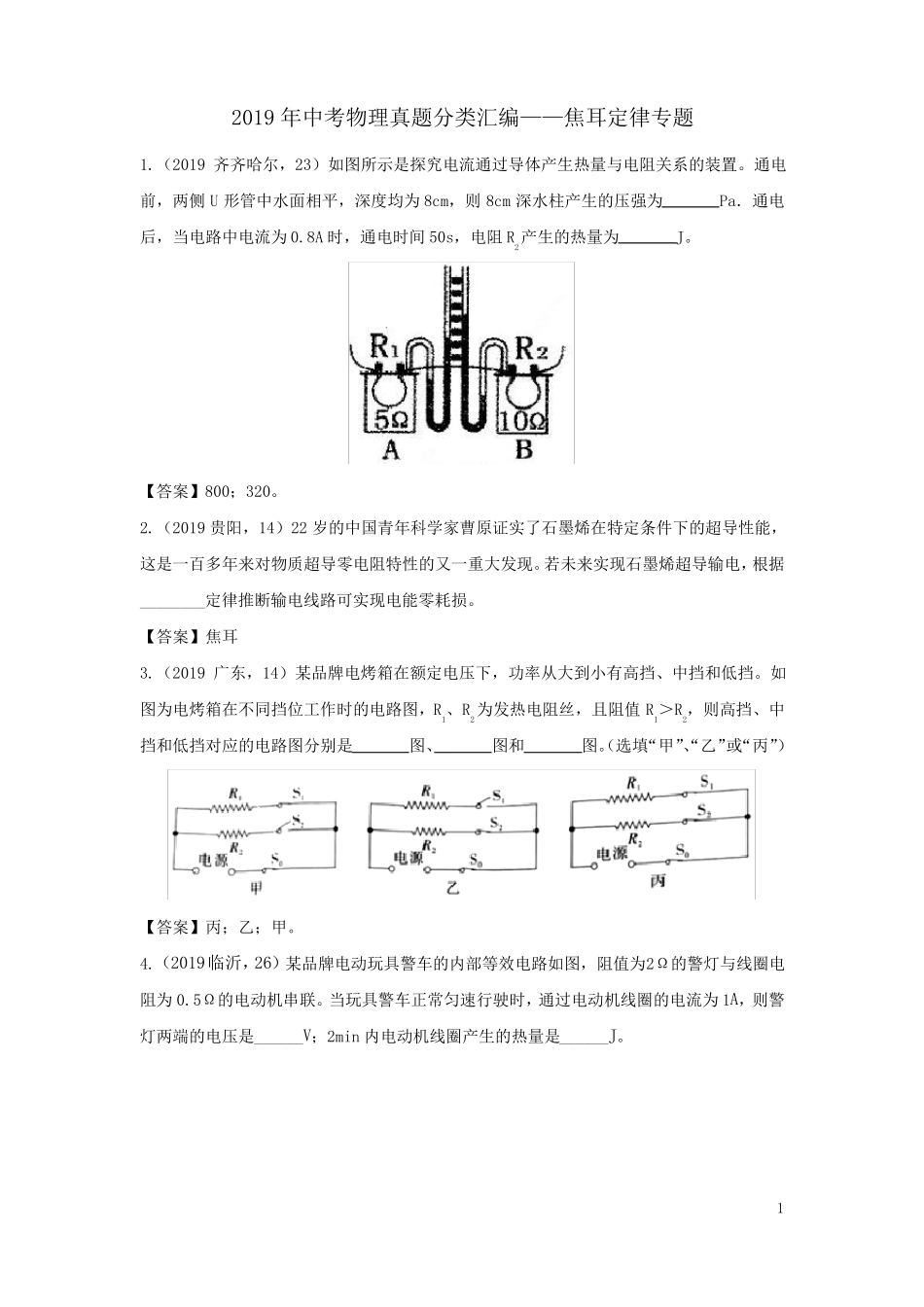

2019 年中考物理真题分类汇编——焦耳定律专题1.（2019 齐齐哈尔，23）如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧 U 形管中水面相平，深度均为 8cm，则 8cm 深水柱产生的压强为Pa．通电后，当电路中电流为 0.8A 时，通电时间 50s，电阻 R2产生的热量为J。【答案】800；320。2.（2019 贵阳，14）22 岁的中国青年科学家曹原证实了石墨烯在特定条件下的超导性能，这是一百多年来对物质超导零电阻特性的又一重大发现。若未来实现石墨烯超导输电，根据________定律推断输电线路可实现电能零耗损。【答案】焦耳3.（2019 广东，14）某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值 R1＞R2，则高挡、中挡和低挡对应的电路图分别是图、图和图。（选填“甲”、“乙”或“丙”）【答案】丙；乙；甲。4.（2019临沂，26）某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为 0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为 1A，则警灯两端的电压是______V；2min 内电动机线圈产生的热量是______J。1【答案】2 605.（2019 玉林，）已知电风扇线圈的电阻为 20Ω，若加在该电风扇的电压为 220V，此时通过的电流为 1A，则电风扇的电功率为 W ，电风扇连续工作10min 产生的热量为J.【答案】220 1.2×106.（2019 菏泽，2）下列电器中，利用电流热效应工作的是（）A．电风扇B．电暖气C．电视机D．电磁继电器【答案】B7.（2019 鸡西，26）一个标有“6V 3W”的小灯泡，接在电源电压为 9V 的电路中，为使其正常发光，应串联一个Ω的电阻，该电阻在 10 秒内产生的热量是J。【答案】6；15。8.（2019 安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和 R2是两根电热丝，S 为温控开关，1、2 为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S 在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为 100W（忽略温度对电阻的影响），则电路中 R2＝Ω．在使用过程中，若热水器连续工作 10min 消耗电能 1.2×10 J，此过程中热水器的保温工作时间是s。54【答案】363；400。9.（2019 鸡西，25）如图为某同学家电能表的表盘，现在他要用该电能表测量家里电饭煲的实际功率，让该电饭煲单独工作 30min，消耗的电能是 0.5...
