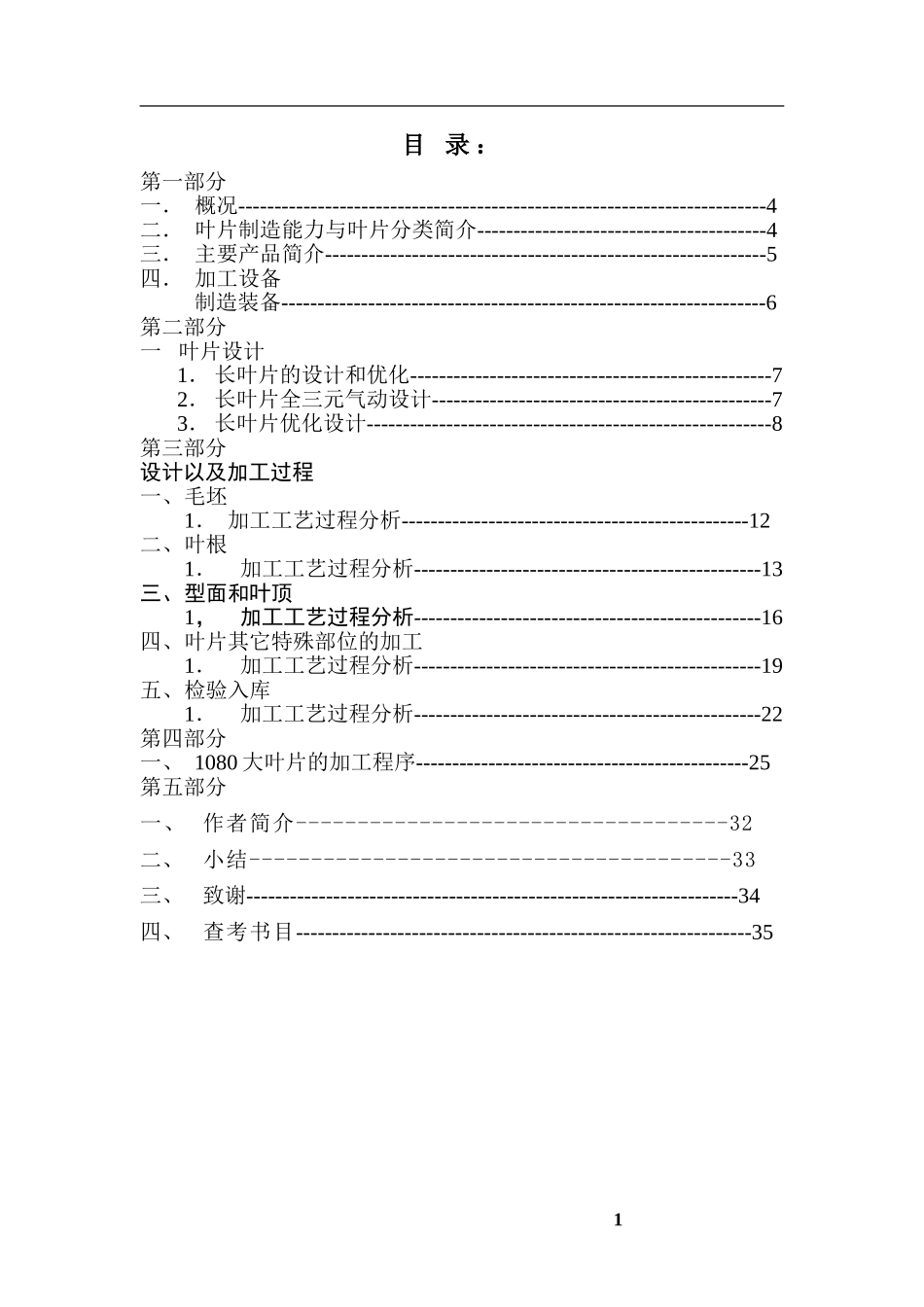

目录：第一部分一．概况-------------------------------------------------------------------------4二．叶片制造能力与叶片分类简介----------------------------------------4三．主要产品简介-------------------------------------------------------------5四．加工设备制造装备-------------------------------------------------------------------6第二部分一叶片设计1．长叶片的设计和优化--------------------------------------------------72．长叶片全三元气动设计-----------------------------------------------73．长叶片优化设计--------------------------------------------------------8第三部分设计以及加工过程一、毛坯1．加工工艺过程分析------------------------------------------------12二、叶根1．加工工艺过程分析------------------------------------------------13三、型面和叶顶1，加工工艺过程分析------------------------------------------------16四、叶片其它特殊部位的加工1．加工工艺过程分析------------------------------------------------19五、检验入库1．加工工艺过程分析------------------------------------------------22第四部分一、1080大叶片的加工程序----------------------------------------------25第五部分一、作者简介-----------------------------------32二、小结---------------------------------------33三、致谢--------------------------------------------------------------------34四、查考书目---------------------------------------------------------------351论大型汽轮机组叶片加工工艺过程分析摘要：1080叶片应用于电站330MW/600MW330MW（后三级叶片）汽轮机低压缸叶片成品净重48KG/片，总长1190mm，叶根为直型榫齿形，宽度360mm，有叶冠（自锁），叶身（型面）有凸台，叶冠方向叶身进汽边侧焊接司钛立合金片。此叶片2004年主要从国外进口，同时委托WTB制造，首台于2004年6月交货，叶身全部采用型面铣削，叶根采用ELB强力磨机床磨削，装配非常成功，2005年客户取消国外采购，将全部订单转给WTB制造，WTB致力于成为产能充沛、装备精良、品质一流的中、长叶片的专业制造商。关键字：叶根，叶身，型面和叶顶，中间体2大型汽轮机组叶片加工工艺分析和设计第一部分一．概况汽轮机单机功率越大，电站单位功率的投资成本越低，机组的经济性越高。大的电网为了便于运行管理及环保，也要求增加单机功率。所以大功率汽轮机已逐步成为大电网的主力机型。而开发大功率机组的关键之一就是排气面积大，也就是更长的末级叶片。我国每年40％以上的煤用于发电，发电耗煤每年达到5.7亿吨。面对如此巨大的燃料消耗，提高汽轮机机组的经济性将具有巨大的经济效益。由于末级长叶片占整个汽轮机出力的10％左右，它的气动性能直接影响整个机组的经济性，因此，紧密结合各相关学科的发展，不断研制新的长叶片历来是汽轮机行业开发的重点。新的1米级长叶片的开发和应用标志着我国大功率汽轮机的技术开发已达到当代国际先进水平。提高效率、保证安全可靠是长叶片开发的两个基本要求，长叶片与高速气动力学、固体力学、材料学科的发展直接相关。按现有冶金材料的性能，全速3000r/min汽轮机，1米级的叶片高度已接近于极限。随着近代计算机技术、计算气动力学和计算弹性力学的飞速发展，使长叶片的开发研制成为可能。长叶片中动静叶片的出口流速均达到超音速，加上高速旋转及蒸汽迅速膨胀在流道形成的三维复杂流场使长叶片的气动设计始终是高速气动力学最为关注的领域。上海汽轮机有限公司通过广泛的国内外合作，特别是与中科院工程热物理所的合作，为长叶片的开发研制打下了基础。二、叶片制造能力与叶片分类简介由于客户的设计理念和引进技术不同，WTB制造的叶片品种较多，以2004年统计，叶片品种172种，叶片总数量14万片，其中成品大叶片有80种，数量8万片。A、按用途分：电站汽轮机叶片、工业汽轮机叶片、燃气轮机叶片、烟气轮机叶片、鼓风机叶片、大电机风扇叶片、水轮机叶片和其它（如各类增压器叶片、压缩机叶片...
