钢筋混凝土交叉斜柱施工工法VIP免费

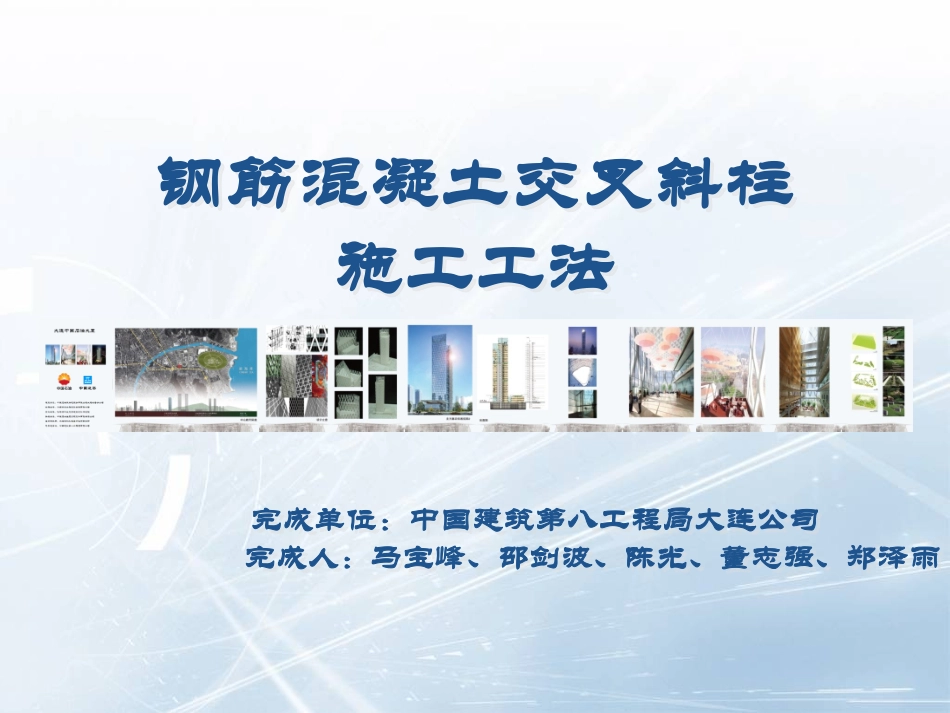

钢筋混凝土交叉斜柱施工工法_第1页
1/45

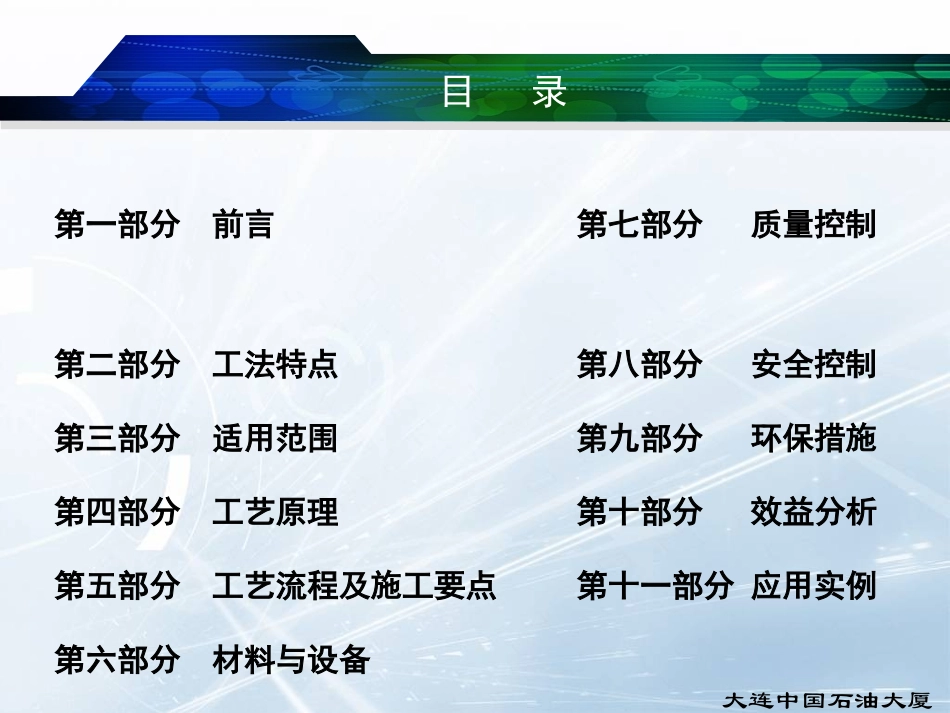

钢筋混凝土交叉斜柱施工工法_第2页
2/45

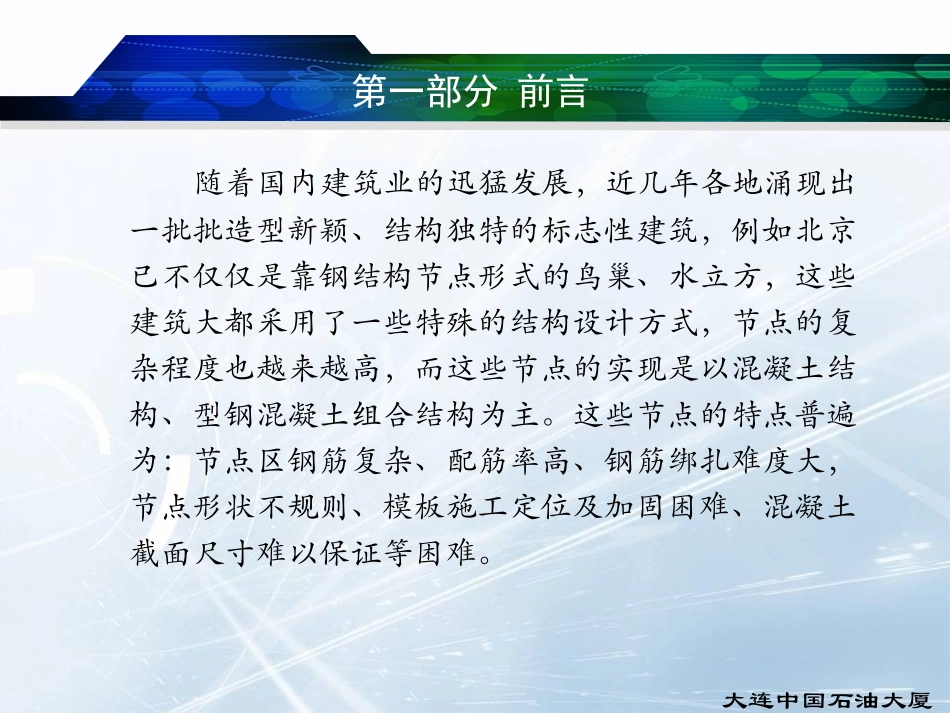

钢筋混凝土交叉斜柱施工工法_第3页
3/45
钢筋混凝土交叉斜柱施工工法钢筋混凝土交叉斜柱施工工法完成单位:中国建筑第八工程局大连公司完成人:马宝峰、邵剑波、陈光、董志强、郑泽雨完成单位:中国建筑第八工程局大连公司完成人:马宝峰、邵剑波、陈光、董志强、郑泽雨大连中国石油大厦目录第一部分前言第七部分质量控制第二部分工法特点第八部分安全控制第三部分适用范围第九部分环保措施第四部分工艺原理第十部分效益分析第五部分工艺流程及施工要点第十一部分应用实例第六部分材料与设备大连中国石油大厦第一部分前言随着国内建筑业的迅猛发展,近几年各地涌现出一批批造型新颖、结构独特的标志性建筑,例如北京已不仅仅是靠钢结构节点形式的鸟巢、水立方,这些建筑大都采用了一些特殊的结构设计方式,节点的复杂程度也越来越高,而这些节点的实现是以混凝土结构、型钢混凝土组合结构为主。这些节点的特点普遍为:节点区钢筋复杂、配筋率高、钢筋绑扎难度大,节点形状不规则、模板施工定位及加固困难、混凝土截面尺寸难以保证等困难。大连中国石油大厦大连中国石油大厦大连中国石油大厦工程是异型复杂节点施工的典型工程。本工程为钢筋混凝土筒中筒结构4层至42层外筒为钢筋混凝土交叉斜柱,每两层形成一次交叉,交叉点所在楼层边框梁为后张法有粘结预应力梁,斜柱截面尺寸经8次变化,最大为1000×700,最小为500×500外饰面为全封闭通透式玻璃幕墙第一部分前言大连中国石油大厦大连中国石油大厦钢筋混凝土交叉斜柱第一部分前言大连中国石油大厦第二部分工法特点本工法主要包含交叉斜柱钢筋、模板与混凝土施工技术。通过钢筋密集点空间排布优化,采用“对拉封闭箍”、“外包钢板箍”等技术,解决复杂节点钢筋绑扎问题;通过实施交叉斜柱墙体模板施工技术,采用“间断式定位卡”、“大板中线法”等模板加固和定位校验技术;通过自密实混凝土及外挂式振捣棒解决密集钢筋节点区混凝浇筑问题,从而解决异型多变交叉斜柱模板施工难题。大连中国石油大厦大连中国石油大厦第三部分适用范围本工法适用于钢筋混凝土节点复杂、钢筋密集、截面变化多端,角度控制难度大的工程施工。大连中国石油大厦第四部分工艺原理1、斜柱密集节点区钢筋:利用3D模型图进行钢筋放样及优化,采取“对拉封闭箍”和“外包钢板箍”等创新工艺实现钢筋绑扎。2、交叉斜柱模板设计与施工:通过对组拼式全钢大模板设计和改良,采用“间断式定位卡”“可拆卸接高盒子”“大板中线法”等手段实现大模板的周转使用。3、高标号混凝土浇筑:本工法通过自密实混凝土和外挂式振捣棒来实现混凝土浇筑。大连中国石油大厦钢筋混凝土交叉斜柱的测量放线是本工程的重点和难点。斜柱空间控制归结一下几点:Y型和X型节点需在放出柱边线和20cm模板控制线,且需放出斜柱的中线。KK节点需放出斜柱分支上口的投影线。钢筋绑扎完成后在主筋上放出1m标高线,标记出交叉节点高度。大连中国石油大厦第五部分工艺流程及施工要点——测量放线大连中国石油大厦大连中国石油大厦钢筋绑扎前测量放线(四线)中线控制线边线标高线第五部分工艺流程及施工要点——测量放线大连中国石油大厦利用3D图形查看节点多层交叉重叠钢筋的分布状况,提前进行设计优化,调整钢筋位置及尺寸,明确复杂节点各种钢筋绑扎的施工顺序,使施工能够顺利进行。第五部分工艺流程及施工要点——钢筋优化大连中国石油大厦(一)钢筋空间排布优化第五部分工艺流程及施工要点——钢筋优化优化后斜柱钢筋原设计斜柱钢筋钢筋混凝土交叉斜柱核心区重叠钢筋及预应力波纹管理论尺寸叠加超出结构截面尺寸120mm,为保证预应力波纹管在核心区顺利通过,实现斜柱节点钢筋在有限的空间内排布,在满足最大允许间距的条件下,采取将斜柱主筋加大直径减少数量、梁主筋由单排调整为双排的优化措施,由于柱箍筋肢数随主筋数量减少而减少,为满足配箍率要求,将外箍直径加大。大连中国石油大厦(二)对拉封闭箍交叉斜柱节点核心区纵筋交错,普通复合箍筋难以施工,内箍采用“对拉封闭箍”对拉每个外箍的两肢,操作步骤如下:第五部分工艺流程及施工要点——钢筋优化大连中国石油大厦(三)外包钢板箍斜柱...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

钢筋混凝土交叉斜柱施工工法
